234BA702KDS

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 7KΩ ±10% 2.4W 通孔安装 28.6mm(长度)
供应商型号: 1945137
供应商: 海外现货
标准整包数: 1

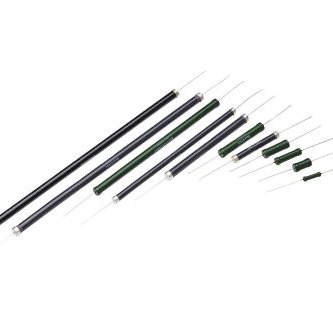

OHMITE 通孔电阻 234BA702KDS

234BA702KDS概述

    电子元器件技术手册:100 & 200 系列陶瓷轴向电阻

    1. 产品简介


    100 & 200 系列陶瓷轴向电阻是采用先进的“整体陶瓷”结构设计的无感电阻器,旨在处理高脉冲功率和能量,同时提供卓越的性能。这些电阻器适用于需要小尺寸和高可靠性的应用场合,如电力电子设备、工业控制系统以及通讯设备等。

    2. 技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C 至 +350°C (Type SP),-55°C 至 +230°C (Type AS/BA) |
    | 阻值范围 | 1 Ω 至 1 MΩ |
    | 功率等级 | 1.5 W 至 70 W |
    | 能量额定值 | 75 J 至 4600 J |
    | 最大电压 | 375 V 至 25000 V |
    | 封装尺寸 | 0.2 英寸 (5.1 mm) 至 0.44 英寸 (11.1 mm) |

    3. 产品特点和优势


    - 非感应性:整体陶瓷结构避免了感应效应,提供了更稳定的性能。
    - 均匀能量分布:整体陶瓷体内部能量分布均匀,增强了可靠性。
    - 碳成分电阻替代品:可作为碳成分电阻的理想替代品,尤其适用于新设计或重新设计的需求。
    - 大峰值能量:在小尺寸内能够承载较高的峰值能量。
    - 高功率耗散:具有极高的功率耗散能力(Type SP)。
    - 高电压吸收能力:最高可承受高达25000V的电压(Type AS)。
    - 安装方式:可通过穿孔或插件方式安装。

    4. 应用案例和使用建议


    应用案例:
    - 软启动/限流器:例如用于电机控制电路中的预充电。
    - RC消噪电路:在高频电源供应中使用以减少电磁干扰。
    - 高压电源供应:如用于医疗设备或科研仪器。
    - EMI/EFI测试电路:进行电磁干扰测试时的重要组成部分。
    - 测量和测试负载:在各种测试环境中提供稳定可靠的负载条件。
    使用建议:
    - 根据不同的应用场景选择合适的型号和配置,特别是需要注意阻值、功率和电压等关键参数。
    - 在高温环境下使用时,应选择能够在高温度下工作的型号,例如Type SP系列。
    - 在高能量脉冲情况下,选择能够承受高能量的型号,例如Type AS系列。

    5. 兼容性和支持


    - 兼容性:这些电阻器可以与多种标准电子元件配合使用,适用于各种电源模块和电路板设计。
    - 支持和服务:OHMITE 提供全面的技术支持和售后服务,包括安装指导、维护咨询以及故障排查服务。如有需要,可以通过官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的电阻器型号?
    - 解答:根据实际应用中的功率、电压和能量需求来选择。可以参考产品手册中的规格表和应用场景部分。

    - 问题2:长时间使用后发现阻值变化,怎么办?
    - 解答:这可能是由于长期高温运行引起的,建议定期进行负载寿命测试,或者选择更高温稳定性型号。
    - 问题3:如果需要更高的功率输出,应该选择哪种型号?
    - 解答:可以选择Type SP系列,其最大功率可达70W,适合高功率应用场合。

    7. 总结和推荐


    综合评估:
    100 & 200 系列陶瓷轴向电阻在处理高脉冲功率和能量方面表现优异,且具有出色的温度稳定性和可靠性。它们适用于广泛的电子应用场合,特别适合需要小尺寸、高功率及耐高温的场合。其多样化的型号和配置使得设计者能够灵活选择最合适的解决方案。强烈推荐使用,特别是在需要高性能和可靠性电子设备的设计中。

234BA702KDS参数

参数
电阻值 7KΩ
精度 ±10%
额定功率 2.4W
温度系数 -
长*宽*高 28.6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

234BA702KDS厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

234BA702KDS数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 234BA702KDS 234BA702KDS数据手册

234BA702KDS封装设计

查看详情并下载
Symbol
Footprint
3D Model
