43F1R5E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 1.5Ω ±1% 3W ±50ppm/℃ 导线安装 15.1mm(长度)
供应商型号: 43F1R5E
供应商: Master
标准整包数: 25

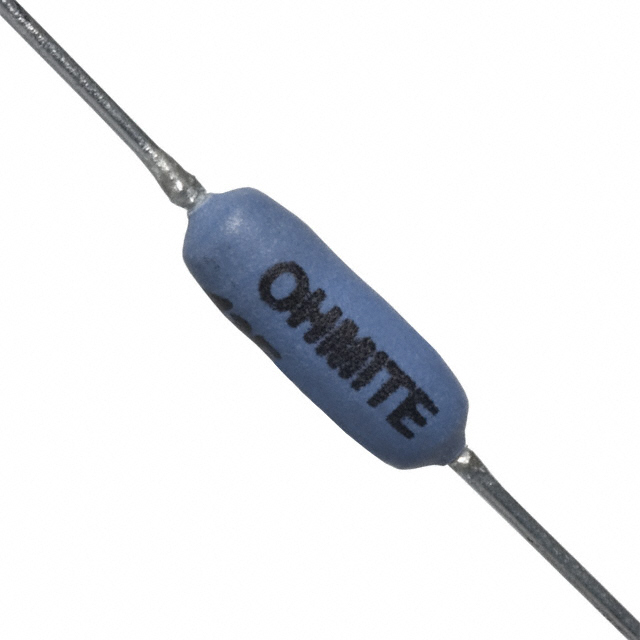

OHMITE 通孔电阻 43F1R5E

43F1R5E概述

    40系列硅陶瓷涂层绕线电阻产品技术手册

    产品简介


    40系列硅陶瓷涂层绕线电阻(Ohmicone®)是美国Ohmite公司推出的一款高性价比电子元器件,具有出色的耐高温稳定性和电气性能。它采用陶瓷芯和硅陶瓷涂层设计,能够适应广泛的商业、工业和通讯设备应用场景。此外,其采用焊接结构,确保了极高的可靠性和耐用性。电阻可提供1%和5%两种标准公差版本,并且可以定制无感绕法以满足特定需求。

    技术参数


    - 温度系数:小于1Ω:±90 ppm/°C;1Ω到9.99Ω:±50 ppm/°C;10Ω及以上:±20 ppm/°C
    - 额定功率:基于25°C自由空气环境下的额定功率
    - 过载能力:小于5W:5倍额定功率5秒内;大于等于5W:10倍额定功率5秒内
    - 温升特性:自25°C起线性降额至275°C为零
    - 电气参数:
    - 额定电压范围:150V至1000V
    - 阻值范围:0.1Ω至150KΩ
    - 尺寸和外形:
    - 尺寸:长度为0.437英寸到1.900英寸不等;直径为0.125英寸到0.406英寸不等
    - 引脚规格:24号到18号不等

    产品特点和优势


    - 经济性:高性价比的设计使其成为广泛应用的理想选择。
    - 稳定性:硅陶瓷涂层提供了良好的防潮和防腐蚀保护,使电阻能够在-55°C至275°C的极端环境中保持稳定的性能。
    - 可靠性:所有产品均采用全焊结构,提高了长期使用的可靠性和耐用性。
    - 适用范围广:适用于商业、工业及通信领域,尤其是在需要高温环境下稳定工作的场合。
    - 符合RoHS标准:RoHS符合性保证了环保和安全性,同时提供“E”后缀型号以表明符合标准。

    应用案例和使用建议


    应用案例:
    - 商业与工业设备中的温度控制电路
    - 工业自动化设备中的电流限制器
    - 通讯系统中的信号处理电路
    使用建议:
    - 在高温环境中使用时,应考虑降额使用,以避免因过热而损坏。
    - 高精度需求的应用中,建议选用1%公差的型号以获得更准确的阻值。
    - 针对非标准阻值的需求,需确认具体阻值是否在厂商目录中提供。

    兼容性和支持


    - 兼容性:40系列电阻与各种电子设备和电路板兼容,可根据需求选择不同包装形式。
    - 支持服务:Ohmite公司提供全面的技术支持和售后服务,涵盖安装指导、故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不良导致电阻失效 | 确保焊接过程规范,检查引脚是否接触良好 |
    | 电阻值超出公差范围 | 检查是否符合选型条件,如高温、湿度等影响因素 |
    | 长期使用电阻发热严重 | 确认是否达到额定功率并考虑降额使用 |

    总结和推荐


    Ohmite公司的40系列硅陶瓷涂层绕线电阻凭借其卓越的耐高温稳定性、高可靠性以及广泛的应用范围,在众多同类产品中脱颖而出。该系列产品不仅经济实惠,而且具备优异的电气特性,适用于多种工业和商业应用。综合考虑其性能指标和市场定位,我们强烈推荐此款产品给那些需要高性能、高可靠性电阻的用户。
    如果您有任何疑问或需要进一步的帮助,请联系我们的客服团队。

43F1R5E参数

参数
电阻值 1.5Ω
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 15.1mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

43F1R5E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

43F1R5E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 43F1R5E 43F1R5E数据手册

43F1R5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.1167 ¥ 9.458
250+ $ 0.8982 ¥ 7.4678
500+ $ 0.872 ¥ 7.2503
1000+ $ 0.8438 ¥ 7.0118
2500+ $ 0.8356 ¥ 6.8424
5000+ $ 0.8313 ¥ 6.8078
7500+ $ 0.8271 ¥ 6.7733
10000+ $ 0.8271 ¥ 6.7733
库存: 475
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 236.45
