首页  >  产品百科  >  OX120KE

OX120KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 12Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX120KE
供应商: Master
标准整包数: 100

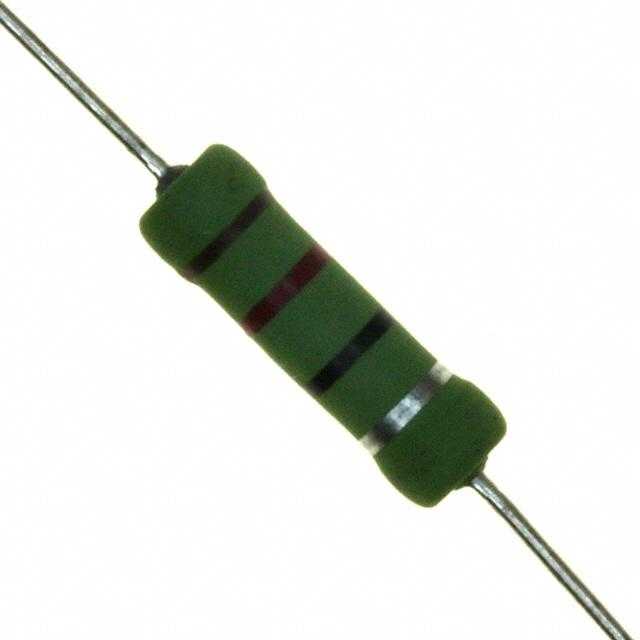

OHMITE 通孔电阻 OX120KE

OX120KE概述

    OX/OY Series 固定陶瓷电阻技术手册

    1. 产品简介


    OX/OY 系列固定陶瓷电阻是专为应对冲击、高峰功率或高能量需求而设计的电子元器件。它们特别适用于高压电源、R-C抑制电路和浪涌限制器等场合。这些电阻器具有卓越的性能,可以替代难以采购的碳化物电阻。

    2. 技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 功率(最大) | 1瓦 | 2瓦 |
    | 电阻范围 | 3.3Ω - 100KΩ | 3.3Ω - 1MΩ |
    | 冲击能量(单次脉冲) | 50焦耳 | 80焦耳 |
    | 最大工作电压 | 300伏 | 400伏 |
    | 击穿电压 | 500伏 | 700伏 |
    | 过载电压 | 600伏 | 800伏 |
    | 脉冲电压(最大) | 14千伏 | 20千伏 |
    | 温度系数 | -1300 ± 300 ppm/°C |

    3. 产品特点和优势


    - 替代现有电阻器:OX/OY 系列可替换1瓦和2瓦的碳化物电阻器。
    - 满足高能密度需求:出色的耐冲击和高能量吸收能力。
    - 高峰值功率:在高压环境下提供稳定的性能。
    - 严格的容差控制:10%的标准容差。
    - 良好的温度适应性:工作温度范围广泛,-40°C 到 +220°C。

    4. 应用案例和使用建议


    - 应用案例:高压电源、R-C抑制电路、浪涌限制器。
    - 使用建议:确保安装环境符合规定的温度范围,避免过热情况。

    5. 兼容性和支持


    - 兼容性:OX/OY系列电阻器与多种电子系统和设备兼容。
    - 支持:制造商提供详细的安装和维护指南,以及技术支持服务。

    6. 常见问题与解决方案


    - 问题一:电阻值不稳定。
    - 解决方案:检查电路连接是否正确,确保符合规定的温度范围。
    - 问题二:过载电压触发。
    - 解决方案:确保电路设计合理,符合电阻器的最大过载电压要求。
    - 问题三:电阻器损坏。
    - 解决方案:更换为更大功率的电阻器或改善散热条件。

    7. 总结和推荐


    OX/OY 系列固定陶瓷电阻在应对高压、高能需求的应用场合中表现出色。它们具备优异的温度稳定性、高能量吸收能力和广泛的电阻范围。如果你需要高性能的电阻器来应对极端工作条件,OX/OY 系列是一个不错的选择。建议在选择时考虑具体的应用场景和要求。

OX120KE参数

参数
电阻值 12Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售

OX120KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX120KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX120KE OX120KE数据手册

OX120KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3462 ¥ 11.1927
300+ $ 1.2895 ¥ 10.7214
500+ $ 0.9952 ¥ 8.2744
1000+ $ 0.9296 ¥ 7.7253
2500+ $ 0.7818 ¥ 6.4018
5000+ $ 0.7702 ¥ 6.3068
7500+ $ 0.7185 ¥ 5.8834
10000+ $ 0.7185 ¥ 5.8834
库存: 1000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1119.27
直接购买
加入购物车
