40F10KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10KΩ ±1% 10W ±20ppm/℃ 通孔安装 48.3mm(长度)
供应商型号: 40F10KE
供应商: Master
标准整包数: 25

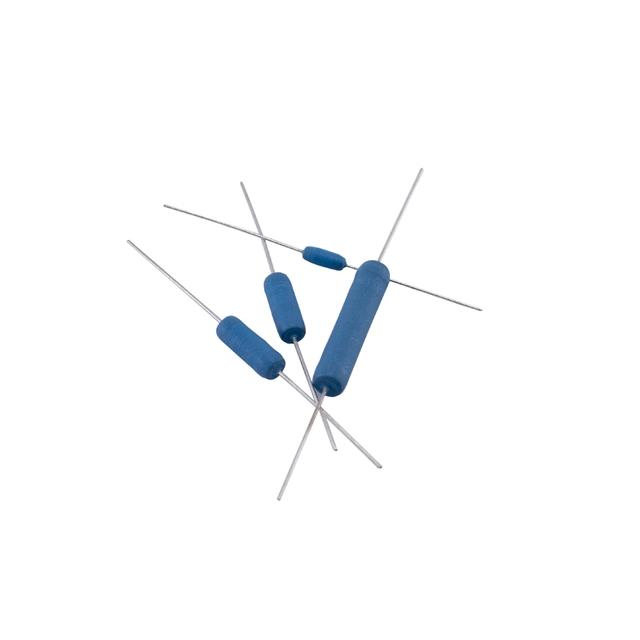

OHMITE 通孔电阻 40F10KE

40F10KE概述

    Ohmite 40 Series 电子元器件产品概述

    1. 产品简介


    Ohmite 40 系列是一款经济实惠的玻璃釉电阻器,专为商业、工业和通信设备的应用设计。这款线绕电阻器采用了硅陶瓷涂层,具有出色的耐高温稳定性,并且所有焊接结构使其在极端条件下表现出色。这些特点使得它成为广泛应用的理想选择,包括但不限于各种电气和电子系统。

    2. 技术参数


    | 参数 | 规格 |

    | 电阻范围 | 0.1Ω 至 150KΩ |
    | 功率等级 | 1W 至 10W |
    | 尺寸(长度 x 直径) | 0.437英寸 x 0.125英寸至1.900英寸x 0.406英寸 |
    | 额定电压 | 150V 至 1000V |
    | 温度系数 | <1Ω: ±90 ppm/°C;1Ω至9.99Ω: ±50 ppm/°C;10Ω及以上: ±20 ppm/°C |
    | 操作温度范围 | -55°C 至 275°C |
    | 端子类型 | 焊锡铜镀轴向端子 |
    | 罗氏标准 | 符合 RoHS 标准 |

    3. 产品特点和优势


    - 成本效益高:价格经济实惠,适合大规模生产。
    - 高稳定性:具有低温度系数和热冲击阻力,适用于各种温度环境。
    - 高可靠性:所有焊接结构,提供优异的电气性能和长寿命。
    - 罗氏标准:产品符合 RoHS 标准,环保无铅。
    - 可选型号:非感应绕法选项可进一步提高性能。

    4. 应用案例和使用建议


    - 通信设备:应用于调制解调器、路由器等设备中的阻抗匹配。
    - 工业设备:用于工业控制系统的反馈回路。
    - 家用电器:例如电饭煲、微波炉中的功率调节电路。
    - 测量设备:用于仪表设备的参考电阻。
    使用建议:在高温环境下使用时,确保散热良好,避免电阻过热损坏。在选择电阻值时,考虑实际应用中的最大电流,以确保不会超过其额定功率。

    5. 兼容性和支持


    - 兼容性:可与其他标准电子元件无缝集成。
    - 支持服务:制造商提供技术咨询和维修服务。

    6. 常见问题与解决方案


    - 问题:电阻器在高温下表现不佳。
    - 解决方案:确保适当的散热措施,如安装散热片。
    - 问题:长期使用后电阻值变化较大。
    - 解决方案:在应用前进行老化处理,以稳定电阻值。
    - 问题:无法承受过载。
    - 解决方案:选择更高功率的型号,以满足实际需求。

    7. 总结和推荐


    Ohmite 40 系列电阻器以其经济实惠的价格、高稳定性和可靠性在市场上具有较强的竞争力。它适用于广泛的电气和电子应用,尤其是在需要高温度稳定性的场合。推荐给需要可靠、低成本解决方案的设计工程师和技术采购人员。

40F10KE参数

参数
电阻值 10KΩ
精度 ±1%
额定功率 10W
温度系数 ±20ppm/℃
长*宽*高 48.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

40F10KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

40F10KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 40F10KE 40F10KE数据手册

40F10KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.955 ¥ 16.5589
100+ $ 1.7767 ¥ 14.7725
250+ $ 1.7331 ¥ 14.41
500+ $ 1.6006 ¥ 13.3013
1000+ $ 1.5509 ¥ 12.6999
2500+ $ 1.5087 ¥ 12.3543
5000+ $ 1.4876 ¥ 12.1816
7500+ $ 1.4876 ¥ 12.1816
库存: 46
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 413.97
