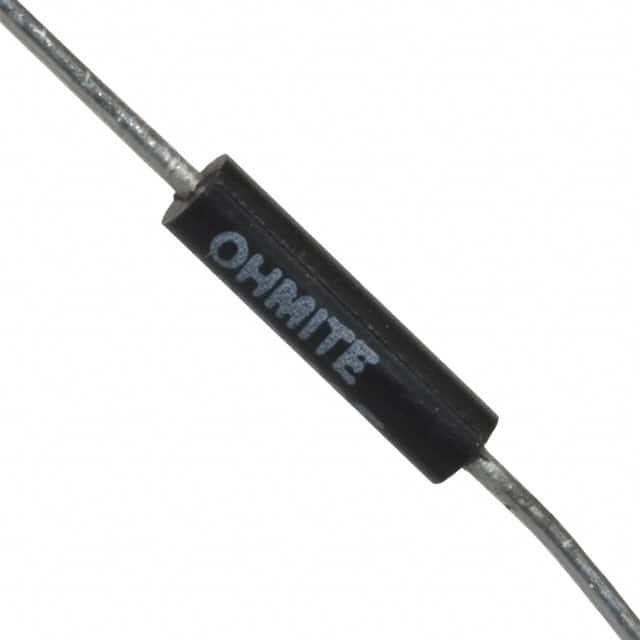

12FR070E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 70mΩ ±1% 2W 通孔安装 10.6mm(长度)
供应商型号: 12FR070E
供应商: Master
标准整包数: 10
OHMITE 通孔电阻 12FR070E

12FR070E概述


    产品简介


    10 Series 四终端轴向线绕电流感测电阻器
    Ohmite公司的10系列四终端轴向线绕电流感测电阻器是专为电流感测应用设计的高性能电子元器件。该系列产品采用轴向线绕结构,具备低电感(低于0.25Ω时非感性)的特点。根据不同的额定功率,该系列电阻器提供不同阻值的选择,广泛应用于各种需要高精度和高温度稳定性的场合,如电力系统、工业控制设备、医疗设备及通讯设备等。

    技术参数


    - 额定功率: 3W、4.5W、7W
    - 阻值范围: 0.005Ω到0.100Ω
    - 精度: 1%标准,其他精度可选
    - 工作温度范围: -55°C 到 +200°C
    - 温度系数: 0°C至85°C时:≥0.015Ω为±50 PPM/°C;<0.015Ω为±100 PPM/°C
    - 引脚镀层: 锡铜镀层
    - 封装材料: 硅胶模制化合物
    - 耐压: 1500VAC(4.5W和7W);1000VAC(3W)
    - 绝缘电阻: 不小于1000MΩ
    - 最大电流: 22安培
    - 自热漂移: 小于±2µV/°C

    产品特点和优势


    1. 精度高: 1%标准精度,适合高精度应用需求。
    2. 低电感: 适用于高频电路,能有效减少信号失真。
    3. 四终端设计: 能消除引脚电阻的影响,提高测量精度。
    4. 温度稳定性好: 具有良好的温度特性,适合恶劣环境应用。
    5. 符合RoHS标准: 无铅,环保。
    6. 大电流处理能力: 最大电流可达22安培,适用于大功率应用场合。

    应用案例和使用建议


    应用案例: 在电力系统中,10系列电阻器用于精确监测线路电流,确保系统的稳定运行。在医疗设备中,这些电阻器用于电流监测,保证仪器的准确性和安全性。
    使用建议:
    - 在使用过程中,确保安装环境温度不超过200°C。
    - 当需要更高精度时,可以考虑选择精度更高的型号(例如,D级精度0.5%)。
    - 使用四终端连接方式,以确保测量的准确性不受引脚电阻影响。

    兼容性和支持


    兼容性: 该系列电阻器与其他标准电气设备兼容,适用于各种电路板设计。
    支持: Ohmite公司提供全面的技术支持和售后服务,包括技术咨询、故障排查及产品维修等服务。

    常见问题与解决方案


    Q1: 电阻器在高温环境下会有什么影响?
    - A1: 高温可能导致电阻器的温度系数增加,从而影响测量精度。应确保工作温度不超过200°C。
    Q2: 为什么需要选择四终端设计?
    - A2: 四终端设计可以消除引脚电阻的影响,提高测量精度,特别是在低阻值应用中更为显著。
    Q3: 如何确定电阻器的精度等级?
    - A3: 标准精度为1%,如果需要更高精度可以选择D级(0.5%)。

    总结和推荐


    综合评估: Ohmite的10系列四终端轴向线绕电流感测电阻器在精度、温度稳定性、抗干扰性等方面表现出色,特别适合需要高精度和高可靠性的应用场合。其四终端设计进一步提高了测量精度,使其成为高端应用的理想选择。
    推荐结论: 推荐给对电流感测精度要求较高且工作环境复杂的用户。对于需要大电流处理能力和良好温度稳定性的应用,该系列产品也是理想的选择。

12FR070E参数

参数
电阻值 70mΩ
精度 ±1%
额定功率 2W
温度系数 -
长*宽*高 10.6mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
