OY183KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 18KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY183KE-ND
供应商: Digi-Key
标准整包数: 1

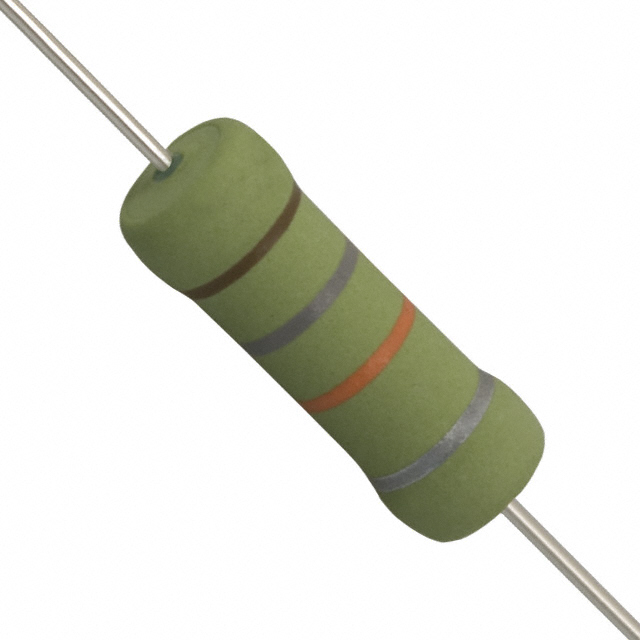

OHMITE 通孔电阻 OY183KE

OY183KE概述

    OX/OY系列陶瓷电阻器技术手册

    产品简介


    OX/OY系列固定陶瓷电阻器适用于需要处理突波、高峰值功率或高能量的应用场合。这类电阻器特别适合于高压电源、R-C吸收电路以及限流器等领域。它们能够替代难以采购的传统碳成分电阻器,从而为设计工程师提供更可靠的解决方案。

    技术参数


    - 型号及规格
    - OX系列:1瓦特,耐压300伏特,最大脉冲电压14千伏
    - OY系列:2瓦特,耐压400伏特,最大脉冲电压20千伏
    - 额定功率
    - OX:1瓦特
    - OY:2瓦特
    - 阻值范围
    - OX:3.3Ω至100KΩ
    - OY:3.3Ω至1兆欧
    - 容差:±10%
    - 温度系数:-1300 ±300 ppm/°C
    - 最高工作温度:-40°C 至 +220°C
    - 涂层:硅酮陶瓷涂层
    - 端子:无铅焊料涂层的轴向端子
    - 防潮性:1000小时,40°C,90%-95%相对湿度
    - 脉冲承受能力
    - OX:20,000次循环,最大脉冲电压14千伏
    - OY:20,000次循环,最大脉冲电压20千伏

    产品特点和优势


    - 高性能:具备优越的高电压功率处理能力,适合高能应用。
    - 易于替代:可以直接替换传统碳成分电阻器。
    - 高温稳定性:工作温度范围宽,从-40°C到+220°C,适应各种恶劣环境。
    - 长期可靠性:通过严格的生命测试,保证产品稳定可靠。
    - 防潮性:出色的防潮性能,确保在潮湿环境下也能正常工作。

    应用案例和使用建议


    - 典型应用:高压电源、R-C吸收电路、限流器、高频滤波器等。
    - 使用建议:
    - 在高能环境中,尽量选择大功率型号以保证稳定运行。
    - 由于产品耐温范围广,可以在极端温度条件下使用。
    - 考虑其出色的防潮性,在湿度较高的环境下也能保持良好的性能。

    兼容性和支持


    - 兼容性:OX/OY系列与标准电路板装配工具兼容。
    - 支持信息:厂家提供详细的技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    - 问题1:如何处理脉冲电压?
    - 解答:根据手册提供的数据,可参考电路图进行测试条件设定。在脉冲期间,使用合适的电路设计来保护电阻器。
    - 问题2:如何防止过热损坏?
    - 解答:避免在超过规定温度范围内工作,并确保良好的散热设计。使用适当的电路保护措施,如熔断器或限流装置。

    总结和推荐


    OX/OY系列陶瓷电阻器是一款性能优异的电子产品,具有广泛的适用性和高可靠性。其卓越的性能和稳定性使其成为各种高能应用的理想选择。如果你需要一个能够在恶劣环境下保持稳定工作的高性能电阻器,OX/OY系列是你的不二之选。强烈推荐这一系列产品给那些寻求高性能、高可靠性的工程师和设计师们。

OY183KE参数

参数
电阻值 18KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY183KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY183KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY183KE OY183KE数据手册

OY183KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2508 ¥ 27.4693
10+ $ 2.1751 ¥ 18.3798
25+ $ 1.8835 ¥ 15.9157
50+ $ 1.6376 ¥ 13.7045
100+ $ 1.4878 ¥ 12.4512
250+ $ 1.3238 ¥ 11.0785
500+ $ 1.2212 ¥ 10.2198
1000+ $ 1.134 ¥ 9.4903
5000+ $ 0.9789 ¥ 8.1925
库存: 191
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.46
