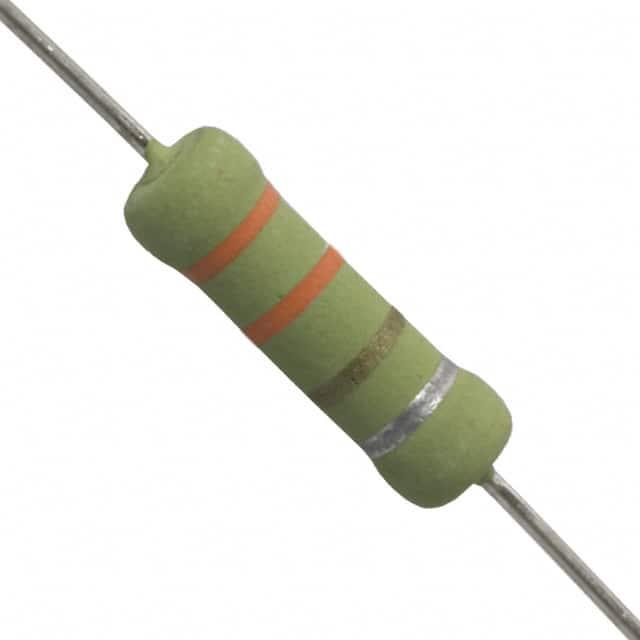

OX33GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 3.3Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX33GKE-ND
供应商: Digi-Key
标准整包数: 1
OHMITE 通孔电阻 OX33GKE

OX33GKE概述

    # OX/OY系列固定陶瓷电阻技术手册

    产品简介


    OX/OY系列是Ohmite公司生产的固定陶瓷电阻器,主要用于处理浪涌、高峰值功率或高能量的应用场景。该系列产品通过提供卓越的高压电源供应性能,在R-C阻尼电路和启动限流器中表现出色。此外,这些电阻器能够替代难以获取的传统碳成分电阻器,提供了良好的替代方案。

    技术参数


    基本参数
    - 型号: OX / OY
    - 功率等级:
    - OX: 1瓦特
    - OY: 2瓦特
    - 阻值范围:
    - OX: 3.3Ω-100KΩ
    - OY: 3.3Ω-1MΩ
    - 温度系数: -1300 ± 300ppm/°C
    - 容差: 10%
    - 最大工作电压:
    - OX: 300V
    - OY: 400V
    - 介电强度:
    - OX: 500V
    - OY: 700V
    - 最大过载电压:
    - OX: 600V
    - OY: 800V
    - 脉冲电压能力:
    - OX: 14KV
    - OY: 20KV
    性能参数
    - 热冲击试验: 符合MIL-STD-202方法107
    - 潮湿抗性: 在40°C,90-95%RH条件下持续1000小时
    - 短时过载能力: 额定电压2倍,70°C下持续5秒
    - 寿命测试: 符合MIL-STD-202方法108,允许的最大电阻变化±5%

    产品特点和优势


    - 高能密度需求: OX/OY系列可以满足高能密度的需求,适合于高功率应用场景。
    - 宽泛阻值范围: 阻值从3.3Ω到1MΩ不等,适用于多种不同的电路设计。
    - 高可靠性: 经过严格的热冲击、潮湿抗性测试,确保长期稳定运行。
    - 替换碳成分电阻器: 可以替代市面上难以获得的碳成分电阻器,提供更加可靠的替代方案。

    应用案例和使用建议


    应用案例
    - 高压电源供应: 在高压电源供应中作为关键部件使用,帮助改善电路性能。
    - R-C阻尼电路: 在交流或直流电路中用于抑制浪涌电压。
    - 启动限流器: 在设备启动阶段限制电流,保护后续电路。
    使用建议
    - 电路设计考虑: 设计时需充分考虑脉冲电压承受能力和瞬态过载条件。
    - 环境适应性: 考虑到宽泛的工作温度范围(-40°C至+220°C),选择合适的封装材料以保证最佳性能。
    - 匹配负载特性: 确保所选阻值与实际电路负载特性相匹配,避免因阻值过高或过低而影响电路性能。

    兼容性和支持


    - 终端材料: 铅自由焊锡涂层轴向引线,可适配各种标准连接方式。
    - 涂层材料: 硅酸陶瓷涂层,具有良好的耐腐蚀性和热稳定性。
    - 厂商支持: Ohmite公司提供详尽的技术文档和支持服务,有助于用户更好地理解和使用该系列产品。

    常见问题与解决方案


    问题1:高脉冲电压导致损坏
    - 解决方法: 检查电路设计,确保电压不超过最大脉冲电压极限。必要时增加额外的保护措施如并联二极管。
    问题2:温度波动引起精度降低
    - 解决方法: 在高温环境中使用时,考虑到温度系数的影响,选择适当的温度补偿策略。
    问题3:湿度引起的故障
    - 解决方法: 在高湿环境下使用时,需要定期进行湿度抗性测试,确保电路稳定。

    总结和推荐


    综上所述,OX/OY系列固定陶瓷电阻器凭借其出色的性能、广泛的应用场景和优异的可靠性,在高压电源、R-C阻尼电路及启动限流器等领域展现出卓越的优势。我们强烈推荐这一系列产品,特别是对需要高可靠性和高性能的应用场合而言,OX/OY系列无疑是理想的选择。

OX33GKE参数

参数
电阻值 3.3Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX33GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX33GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX33GKE OX33GKE数据手册

OX33GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
