OX101KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX101KE
供应商: Master
标准整包数: 100

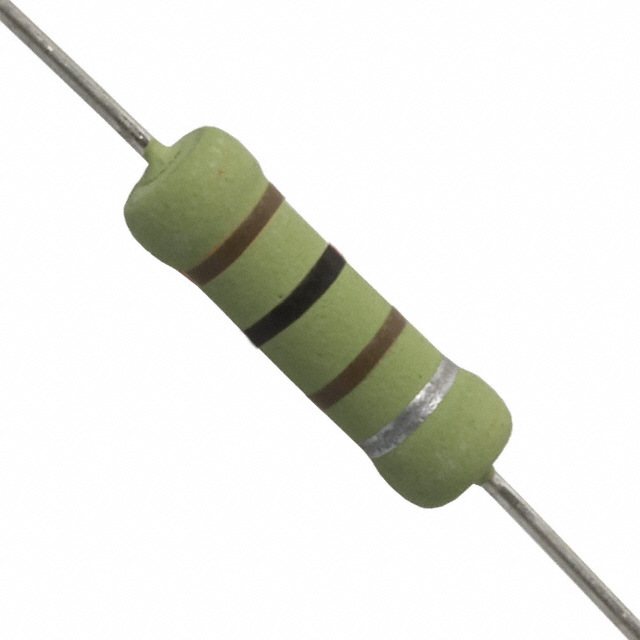

OHMITE 通孔电阻 OX101KE

OX101KE概述

    电子元器件技术手册:OX/OY系列陶瓷电阻

    1. 产品简介


    OX/OY系列是固定式陶瓷电阻,适用于涉及浪涌、高峰值功率或高能量的应用场合。这些电阻特别适合于高压电源、RC吸收电路和输入限制器中。与碳成分电阻相比,OX/OY系列的电阻容易获得,且性能更加优越。这些电阻替代了一瓦特和两瓦特的碳成分电阻,满足了对高能量密度的需求,并能够承受高的峰值功率。

    2. 技术参数


    - 电阻范围:OX系列:3.3Ω-100kΩ;OY系列:3.3Ω-1MΩ
    - 额定功率:OX系列:1瓦特;OY系列:2瓦特
    - 脉冲能量(单次冲击):OX系列:50焦耳;OY系列:80焦耳
    - 最大工作电压:OX系列:300V;OY系列:400V
    - 击穿电压:OX系列:500V;OY系列:700V
    - 过载电压:OX系列:600V;OY系列:800V
    - 脉冲电压(100次脉冲):OX系列:14KV;OY系列:20KV
    - 温度系数:-1300±300ppm/°C
    - 工作温度范围:-40°C至+220°C
    - 湿度耐受性:1000小时 @ 40°C,相对湿度90-95%
    - 温差变化:≤±5%

    3. 产品特点和优势


    - 高能量密度:OX/OY系列电阻能够承受极高的能量负载,非常适合在高能系统中使用。
    - 宽泛的电阻值范围:涵盖从小到大几乎所有的电阻值,以适应不同的应用场景。
    - 稳定性:温度系数小,且在不同温度条件下性能稳定。
    - 可靠性和寿命:通过MIL-STD-202标准认证,确保长期使用中的可靠性。
    - 环保材料:采用无铅焊料,符合RoHS标准。

    4. 应用案例和使用建议


    - 应用实例:在某些开关电源设计中,利用OX/OY系列电阻作为峰值功率吸收组件。
    - 使用建议:在接线时应确保连接正确,避免误接导致过热或损坏。使用前建议先进行老化处理以确保稳定性。

    5. 兼容性和支持


    - 兼容性:OX/OY系列电阻与大多数常见的电子设备和电路板相兼容。
    - 支持:提供全面的技术文档和售后服务支持,包括在线技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题一:电阻在高温下不稳定?
    - 解决方案:检查周围是否有过热源,并确保散热良好。
    - 问题二:电阻值偏移?
    - 解决方案:在焊接过程中尽量减少热影响,并在稳定温度环境下测试。

    7. 总结和推荐


    总体来说,OX/OY系列陶瓷电阻具备优异的性能和广泛应用潜力,特别适合需要高能量、高可靠性的应用环境。由于其出色的稳定性和长期可靠性,强烈推荐用于需要高能量密度、高峰值功率的应用场合。无论是电源设计还是工业控制等领域,这些电阻都是理想的选择。

OX101KE参数

参数
电阻值 100Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX101KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX101KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX101KE OX101KE数据手册

OX101KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.7663 ¥ 6.3712
300+ $ 0.7281 ¥ 6.054
500+ $ 0.6464 ¥ 5.3743
1000+ $ 0.6254 ¥ 5.1972
2500+ $ 0.6193 ¥ 5.0713
5000+ $ 0.6161 ¥ 5.0454
7500+ $ 0.613 ¥ 5.0195
10000+ $ 0.613 ¥ 5.0195
库存: 9931
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 637.12
