TWW5JR10E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100mΩ ±5% 5W ±400ppm/℃ 通孔安装 12.5mm*9mm*26mm
供应商型号: TWW5JR10E
供应商: Master
标准整包数: 500

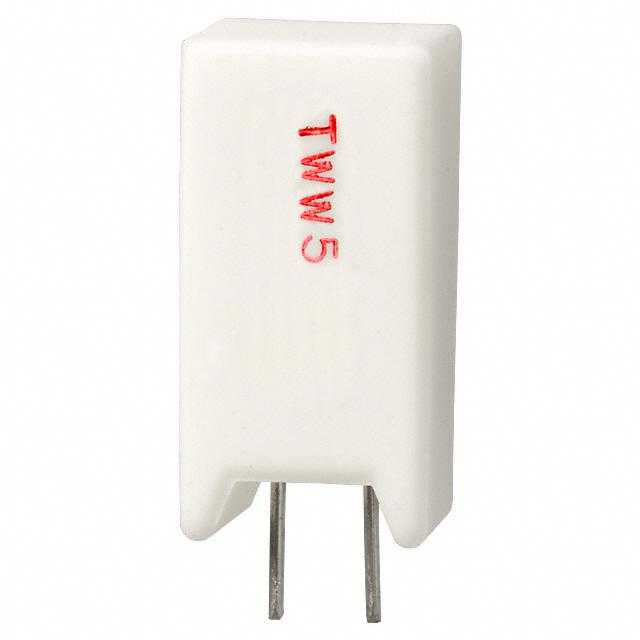

OHMITE 通孔电阻 TWW5JR10E

TWW5JR10E概述

    TWM/TWW 系列陶瓷封装径向引脚功率电阻

    产品简介


    TWM/TWW系列陶瓷封装径向引脚功率电阻是专为高要求的商业应用设计的产品。这类电阻具有高可靠性、宽范围的电阻值和优良的热稳定性。它们不仅能够节省电路板空间,还能够有效地将产生的热量远离电路板,提高系统的稳定性和安全性。

    技术参数


    - 电阻范围:
    - TWW3: 0.01-39Ω
    - TWW5: 0.01-47Ω
    - TWW10: 0.04-990Ω
    - TWM3: 43-50KΩ
    - TWM5: 51-50KΩ
    - TWM10: 1000-50KΩ
    - 额定功率:
    - TWW3: 3W
    - TWW5: 5W
    - TWW10: 10W
    - TWM3: 3W
    - TWM5: 5W
    - TWM10: 10W
    - 最大电压:
    - TWW3: 250V
    - TWW5: 350V
    - TWW10: 750V
    - TWM3: 250V
    - TWM5: 350V
    - TWM10: 750V
    - 降额曲线:
    - 额定功率在60℃以下保持不变,超过60℃开始逐步降额至100℃时完全降额。
    - 尺寸:
    - TWW3: 0.98"/25mm (高度), 0.33"/8.5mm (宽度)
    - TWW5: 0.98"/25mm (高度), 0.35"/9mm (宽度)
    - TWW10: 1.97"/50mm (高度), 0.35"/9mm (宽度)
    - TWM3: 0.98"/25mm (高度), 0.33"/8.5mm (宽度)
    - TWM5: 0.98"/25mm (高度), 0.35"/9mm (宽度)
    - TWM10: 1.97"/50mm (高度), 0.35"/9mm (宽度)
    - 温度系数:
    - 0.01-20Ω: ±400ppm/°C
    - >20-10Ω: ±350ppm/°C
    - 耐压:
    - 1,000VAC
    - 过载能力:
    - TWW: 10倍额定功率持续5秒
    - TWM: 5倍额定功率持续5秒
    - 工作温度范围:
    - -55°C 到 275°C
    - 存储温度范围:
    - 15°C 至 35°C,湿度 25%-75%

    产品特点和优势


    - 经济实惠:适用于一般用途的经济型商用等级电阻。
    - 多种构造:提供绕线和金属氧化物两种构造选项,以适应不同的应用需求。
    - 广泛的阻值范围:覆盖从微小的0.01Ω到高达50KΩ的阻值,满足各种应用场景。
    - 无机阻燃材料:内部结构采用无机材料,具备出色的阻燃性能。

    应用案例和使用建议


    - 应用案例:
    - 电源管理:用于开关电源中,调节输出电压。
    - 测温系统:作为PT100传感器的一部分,用于精确测量温度。
    - 通讯设备:在高频通讯设备中作为负载电阻。
    - 使用建议:
    - 在高温环境中使用时,确保降额曲线符合要求,以避免因过热导致的损坏。
    - 使用过程中需注意散热设计,尤其是在高功率下长时间工作时,合理安排散热路径。

    兼容性和支持


    - 兼容性:
    - 可以与其他标准电气元件和设备配合使用,安装方便。

    - 厂商支持:
    - OHMITE公司提供技术支持,包括产品选择指南、使用手册及售后服务。

    常见问题与解决方案


    - 问题:产品无法承受高温环境。
    - 解决方案:选择阻值和功率更大的型号,或采取适当的散热措施。
    - 问题:焊接过程中损坏。
    - 解决方案:使用低温焊锡,或者增加焊接时间但降低温度,避免对电阻造成损坏。

    总结和推荐


    总体而言,TWM/TWW系列陶瓷封装径向引脚功率电阻以其广泛的应用范围、优良的电气性能和良好的成本效益,在商业级电子设备中表现出色。其坚固的设计和广泛的阻值范围使其适用于多种应用场合。如果您正在寻找一种经济实用且性能稳定的电阻解决方案,强烈推荐选择TWM/TWW系列电阻。

TWW5JR10E参数

参数
电阻值 100mΩ
精度 ±5%
额定功率 5W
温度系数 ±400ppm/℃
长*宽*高 12.5mm*9mm*26mm
安装方式 通孔安装
零件状态 在售

TWW5JR10E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TWW5JR10E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE TWW5JR10E TWW5JR10E数据手册

TWW5JR10E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4091 ¥ 3.4013
1000+ $ 0.3927 ¥ 3.2654
2500+ $ 0.3673 ¥ 3.0522
5000+ $ 0.358 ¥ 2.9313
7500+ $ 0.2953 ¥ 2.4182
10000+ $ 0.2332 ¥ 1.9093
15000+ $ 0.1646 ¥ 1.3477
25000+ $ 0.1646 ¥ 1.3477
库存: 1300
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1700.65
