OA121KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 120Ω ±10% 1W 通孔安装 15mm(长度)
供应商型号: 8933826
供应商: 海外现货
标准整包数: 10

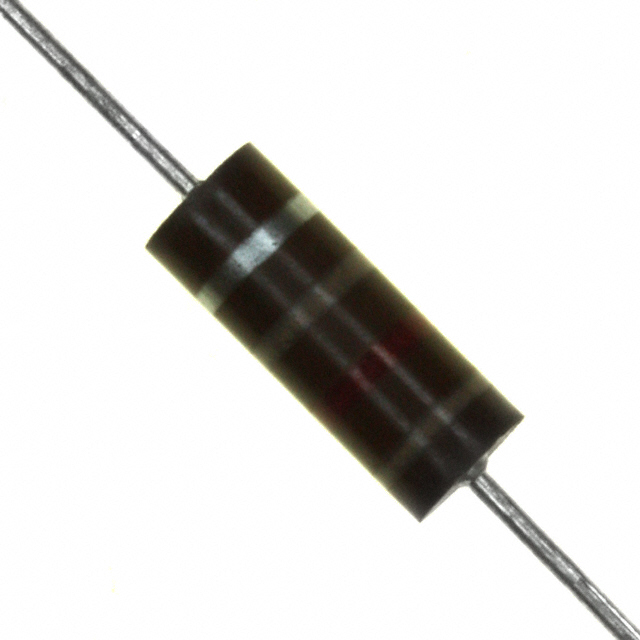

OHMITE 通孔电阻 OA121KE

OA121KE概述

    OD/OF Series: Little Demon® Carbon Composition Molded Resistors

    1. 产品简介


    Little Demon® 系列碳复合材料模具电阻器是 Ohmite 公司推出的高质量电子元件。这些电阻器具有卓越的强度和可靠性,适用于多种应用场合。它们的特点在于小巧的尺寸、低噪声、快速散热能力和高温度稳定性。此外,它们能够在自动插入设备常见的磨损条件下保持清晰的颜色编码,非常适合需要长期稳定性的工业和消费电子应用。

    2. 技术参数


    - 型号: OD, OF
    - 系列: RC07 (OD), RC20 (OF)
    - 额定功率: 0.25W (OD), 0.50W (OF)
    - 阻值范围:
    - OD: 2.2Ω - <100KΩ (±5%), 100KΩ - 5.6MΩ (±10%)
    - OF: 2.2Ω - <100KΩ (±5%), 100KΩ - 20MΩ (±10%)
    - 最大电压:
    - OD: 250VAC
    - OF: 350VAC
    - 最高温度: +130°C
    - 耐热降额: 线性降额,100% 在 +70°C,0% 在 +130°C
    - 终端: 镀锡铜端子
    - 绝缘体: 模塑酚醛树脂
    - 尺寸:
    - OD: 长度最大 7.0 mm,直径最大 2.5 mm,引脚直径 0.60 mm
    - OF: 长度最大 10.3 mm,直径最大 3.8 mm,引脚直径 0.70 mm

    3. 产品特点和优势


    - 高脉冲功率能力: 能够承受更高的短时脉冲和电压。
    - 高可靠性: 通过模具工艺将端子、绝缘体和电阻元件集成到一个单元中,提高了机械强度。
    - 易于识别: 耐用涂层即使在长时间使用后也能保持颜色编码清晰可读。
    - 宽阻值范围: 提供 E24 和 E12 值,适合广泛的应用需求。

    4. 应用案例和使用建议


    - 应用领域: 工业控制、电源转换、医疗设备等。
    - 使用建议: 尽量避免在接近电阻体 4mm 范围内进行焊接,以防止高热量导致电阻值变化。如果零件长时间暴露在空气中,建议重新包装存储。

    5. 兼容性和支持


    - 兼容性: 这些电阻器能够与市场上大多数标准设备兼容。
    - 支持: Ohmite 提供详尽的技术支持文档和售后保障,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1: 阻值在焊接过程中发生漂移。
    - 解决方案: 为确保精确度,建议在焊接前测试阻值,焊接时尽量保持电阻体与烙铁头之间的距离。
    - 问题2: 存储时吸收湿气。
    - 解决方案: 储存于干燥环境下,温度 5°C 至 35°C,相对湿度小于 60%,并确保密封包装。

    7. 总结和推荐


    综上所述,Little Demon® 系列电阻器以其高可靠性、良好的电气特性和广泛的适用范围成为众多应用场景的理想选择。强烈推荐使用这些电阻器,特别是对可靠性和精度有较高要求的项目。无论是工业控制还是消费电子产品,Little Demon® 系列都能提供出色的表现和稳定的支持。

OA121KE参数

参数
电阻值 120Ω
精度 ±10%
额定功率 1W
温度系数 -
长*宽*高 15mm(长度)
安装方式 通孔安装
包装方式 散装

OA121KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OA121KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OA121KE OA121KE数据手册

OA121KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
