OX470KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 47Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX470KE
供应商: Master
标准整包数: 100

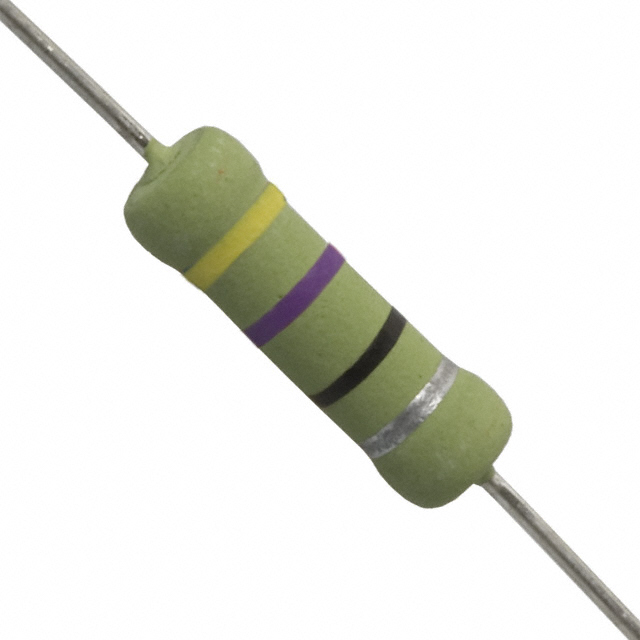

OHMITE 通孔电阻 OX470KE

OX470KE概述

    # 产品介绍:OX/OY系列陶瓷电阻

    1. 产品简介


    OX/OY系列固定陶瓷电阻是专为高电压、高能量需求设计的电子元件。它们广泛应用于需要承受浪涌、高峰值功率或高能量的应用场合,例如高电压电源、R-C吸收电路和限流器等。这些电阻能够替代难以获取的碳成分电阻,因此在市场上具有较高的应用价值和竞争力。

    2. 技术参数


    技术规格及性能参数
    - 型号及功率:
    - OX: 1瓦特
    - OY: 2瓦特
    - 额定阻值范围:
    - OX: 3.3Ω至100kΩ
    - OY: 3.3Ω至1MΩ
    - 额定脉冲能量:
    - OX: 50焦耳(单次冲击)
    - OY: 80焦耳(单次冲击)
    - 最大工作电压:
    - OX: 300V
    - OY: 400V
    - 峰值电压耐受能力:
    - OX: 14kV
    - OY: 20kV
    - 温度系数:
    - -1300 ± 300ppm/°C
    - 耐热震性:
    - ±(2% ± 0.05Ω)
    - 湿气耐受性:
    - 1000小时 @ 40°C,90-95%相对湿度 ±5%
    - 耐脉冲能力:
    - 20,000个周期
    工作环境
    - 工作温度范围:
    - -40°C至+220°C
    - 存储温度范围:
    - -55°C至+220°C
    - 额定温度降额曲线:
    - 自70°C起,线性降至0%

    3. 产品特点和优势


    - 高能密度:
    OX/OY系列电阻满足高能量密度的需求,在峰值功率和脉冲负载条件下表现出色。
    - 高可靠性和稳定性:
    具有优异的温度系数和湿气耐受性,确保长期稳定的性能表现。
    - 易于替换:
    可以替代传统的碳成分电阻,便于维护和升级。
    - 符合RoHS标准:
    无铅焊锡涂层端子,符合环保要求。

    4. 应用案例和使用建议


    应用案例
    - 高电压电源:
    适用于大功率直流电源和开关电源。
    - R-C吸收电路:
    常用于抑制电压尖峰的场合。
    - 限流器:
    用于限制电路中的电流,防止过载。
    使用建议
    - 选择合适型号:
    确保选用的型号能够承受预期的工作条件下的峰值电压和脉冲能量。
    - 散热考虑:
    在高功率运行时,应考虑有效的散热措施,以维持电阻的稳定工作状态。

    5. 兼容性和支持


    - 兼容性:
    该系列产品支持通用的焊接工艺,适用于大多数PCB设计。
    - 技术支持:
    OHMITE提供详尽的技术文档和客户支持,帮助用户解决问题并优化设计方案。

    6. 常见问题与解决方案


    - Q: 为什么在高脉冲环境下电阻会有变化?
    A: 高脉冲负载可能导致电阻值发生漂移。建议在设计电路时留出足够的安全余量,并考虑在设计中增加保护电路。
    - Q: 如何正确储存电阻以避免损坏?
    A: 储存时应保持在干燥、清洁的环境中,避免极端温度和湿度条件。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高可靠性和稳定性
    - 适合高能量密度和高电压应用
    - 环保材料,符合RoHS标准
    - 缺点:
    - 价格相对较高
    推荐使用
    总体而言,OX/OY系列固定陶瓷电阻因其卓越的性能和稳定性,非常适合作为高电压和高能量应用的首选电阻。虽然价格较高,但在关键应用中值得投资。对于追求高可靠性的工程师和设计师来说,这些电阻是一个很好的选择。

OX470KE参数

参数
电阻值 47Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX470KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX470KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX470KE OX470KE数据手册

OX470KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.4007 ¥ 11.6458
300+ $ 1.3789 ¥ 11.4646
500+ $ 1.0717 ¥ 8.9057
1000+ $ 1.0303 ¥ 8.3975
2500+ $ 0.7818 ¥ 6.4018
5000+ $ 0.7702 ¥ 6.3068
7500+ $ 0.7185 ¥ 5.8834
10000+ $ 0.7185 ¥ 5.8834
库存: 2077
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1164.58
