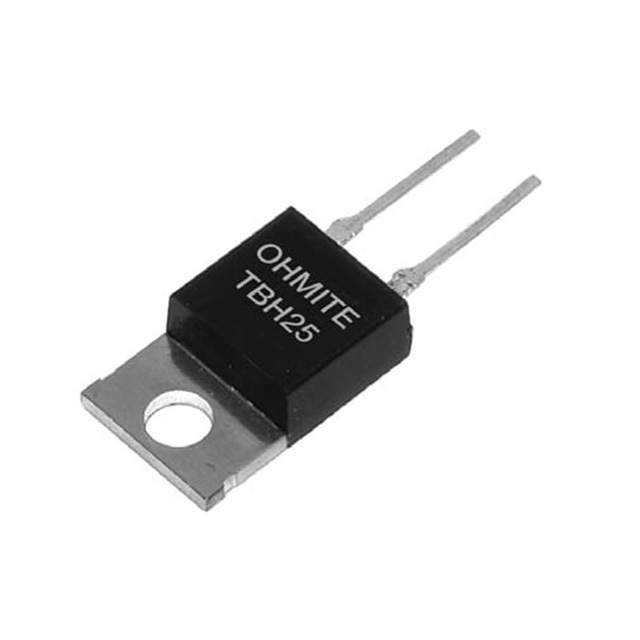

TBH25PR040JE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 40mΩ ±5% 25W ±200ppm/℃ TO-220-2 通孔安装 10.2mm*4.75mm*16mm
供应商型号: TBH25PR040JE
供应商: Master
标准整包数: 50
OHMITE 通孔电阻 TBH25PR040JE

TBH25PR040JE概述

    # Ohmite TBH25 系列 25 瓦特 TO220 封装厚膜功率电阻

    产品简介


    Ohmite TBH25 系列电阻是为多种工业应用设计的25瓦特TO220封装厚膜功率电阻。这些电阻具有非感性性能,低热阻抗,并且价格经济实惠。由于采用电绝缘电阻元件和金属散热片安装脚的设计,它们特别适用于需要中间可散热功率的应用场合。此外,它们还经过专门设计以满足传统高质标准,确保可靠的工业级表现。
    主要功能
    - 适用于电源供应、工业控制、汽车转向等领域。
    - 具有非感性、低热阻抗和抗静电包装等特点。
    - 可用于预载/阻尼、缓冲器/泄放电阻、电流传感等功能。
    应用领域
    - 电源供应
    - 工业控制系统
    - 汽车转向系统
    - 预载/阻尼
    - 缓冲器/泄放电阻
    - 电流传感

    技术参数


    以下是从技术手册中提取的关键技术参数,以便读者了解产品的基本性能和电气特性。
    | 参数 | 规格 |

    | 电阻范围 | 0.1Ω - 10KΩ |
    | 额定功率 | 25W(25°C) |
    | 最大工作电压 | 350V |
    | 温度系数 | 0.1Ω - 10Ω:±200ppm;11Ω-10KΩ:±50ppm |
    | 绝缘强度 | 1000VDC |
    | 工作温度范围 | -55°C 至 +150°C |
    | 热阻抗 | 5°C/W |
    | 最大负载扭矩 | 0.9Nm |
    | 引线强度 | ≥2.4N(MIL-STD-202, Method 211) |

    产品特点和优势


    独特功能
    - 25瓦特、25°C时额定功率,适合作为高功率应用的解决方案。
    - 高温热塑性塑料外壳,适用于恶劣工作环境。
    - 抗静电管包装,有助于减少运输过程中的损坏风险。
    - 低成本但可靠的设计,适用于大规模生产和应用。
    市场竞争力
    - 良好的性价比使其成为工业应用的首选。
    - 高可靠性设计满足现代工业应用的严格要求。
    - 简单易用的设计降低了系统集成的难度。

    应用案例和使用建议


    使用场景
    - 工业控制系统中的功率调节和保护。
    - 汽车电子产品中的预载/阻尼电阻。
    - 电源供应系统的缓冲器和泄放电阻。
    - 测量系统中的电流传感电阻。
    使用建议
    - 在安装过程中,需使用适当的散热器来保证良好的热管理,以避免过热引起的性能下降。
    - 定期监测电阻表面温度,以确保其处于安全的工作范围内。
    - 如需特殊阻值,可联系制造商定制。

    兼容性和支持


    - 该电阻兼容多种工业标准设备和系统,可轻松集成到现有系统中。
    - 厂商提供全面的技术支持和售后服务,包括产品咨询、故障排查和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热导致性能下降 | 确保使用适当的散热器,并定期监测电阻表面温度。 |
    | 电气连接不稳定 | 检查引脚焊接是否牢固,并使用正确的扭矩拧紧螺丝。 |
    | 电阻值漂移 | 确认安装环境符合技术手册的要求,并遵循正确的安装指南。 |

    总结和推荐


    优点

    总结


    - TBH25系列电阻在高功率应用中表现出色,适合多种工业和汽车应用。
    - 其坚固耐用的设计和可靠的性能使其成为市场上的优秀选择。
    - 低成本和高性价比进一步提升了其竞争力。
    推荐结论
    基于其出色的性能和广泛的应用范围,强烈推荐在工业控制系统和汽车电子产品中使用TBH25系列电阻。其高效能和可靠性使它成为任何需要高功率稳定性的场合的理想选择。

TBH25PR040JE参数

参数
电阻值 40mΩ
精度 ±5%
额定功率 25W
温度系数 ±200ppm/℃
长*宽*高 10.2mm*4.75mm*16mm
通用封装 TO-220-2
安装方式 通孔安装
零件状态 在售

TBH25PR040JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TBH25PR040JE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE TBH25PR040JE TBH25PR040JE数据手册

TBH25PR040JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
