41FR20E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 200mΩ ±1% 1W ±90ppm/℃ 通孔安装 11.1mm(长度)
供应商型号: 41FR20E-ND
供应商: Digi-Key
标准整包数: 1

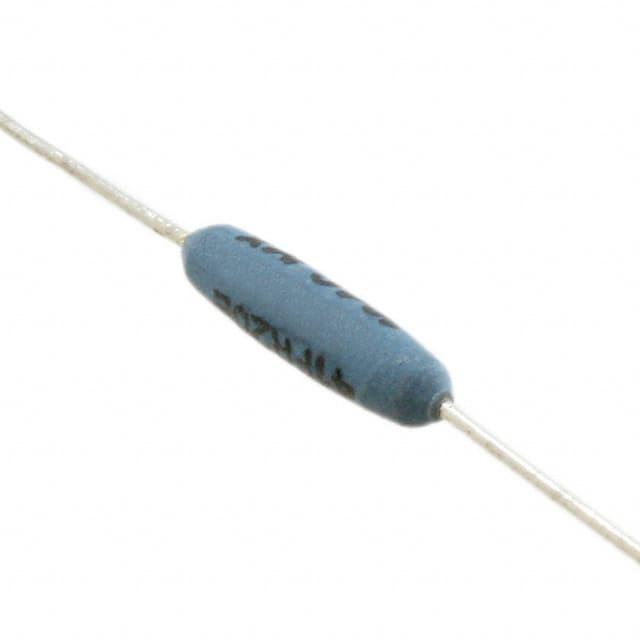

OHMITE 通孔电阻 41FR20E

41FR20E概述


    产品简介


    Ohmite 40系列电阻器是硅陶瓷涂层的经济型轴向终端绕线电阻器。这些电阻器以其低温度系数和对热冲击的良好抵抗力而著称,适用于广泛的电气和电子应用。它们具有1%和5%两种容差版本,适用于商业、工业和通信设备等场合。

    技术参数


    - 电阻值范围: 0.1Ω 至 50,000Ω
    - 额定功率: 1W 至 10W(具体根据型号)
    - 尺寸:
    - 长度: 0.437英寸至1.900英寸
    - 直径: 0.125英寸至0.406英寸
    - 引脚直径: 24号至18号
    - 电压等级: 最高可达1000V
    - 工作温度范围: -55°C至275°C
    - 温度系数: 小于1Ω时为±90 ppm/°C;1Ω至9.99Ω时为±50 ppm/°C;10Ω及以上时为±20 ppm/°C
    - 额定电流: 线性降额到275°C时的0%

    产品特点和优势


    - 经济实惠: Ohmite 40系列电阻器提供了高性价比的选择,适合广泛的应用场景。
    - 高稳定性: 在高温环境下表现出色,能够承受极端的工作条件。
    - 焊接结构: 所有的焊接部分都采用全焊接设计,提高了耐用性和可靠性。
    - 环保合规: RoHS标准认证,提供符合环境法规的产品。

    应用案例和使用建议


    应用案例:
    - 商业设备:如办公自动化设备中的电源管理单元。
    - 工业设备:例如工业控制面板、电机驱动器。
    - 通信设备:网络交换机、路由器等。
    使用建议:
    - 在选择电阻值时,要考虑到实际应用中的电压和电流需求,确保选用合适的电阻器以避免过载。
    - 考虑到其工作温度范围较宽,建议在设计过程中进行详细的热分析,确保电路稳定运行。

    兼容性和支持


    Ohmite 40系列电阻器可以与其他标准电子元器件无缝配合,适用于各种电路板组装。制造商提供全面的技术支持和售后服务,包括免费样品申请和技术咨询。

    常见问题与解决方案


    1. 问题: 为什么某些型号电阻值不可用?
    - 解决方案: 这些值可能是非标准值,可能需要最小订单量,或需要额外的费用处理。

    2. 问题: 如何确认电阻器是否符合RoHS标准?
    - 解决方案: 查看产品编号的后缀是否包含"E",或者联系制造商获取更多信息。
    3. 问题: 如何正确安装这些电阻器?
    - 解决方案: 按照标准的焊接工艺操作,确保引脚完全焊接,且避免焊料溢出影响电阻器性能。

    总结和推荐


    综上所述,Ohmite 40系列电阻器以其优良的性价比、稳定性、适用性和环境合规性成为一种非常推荐的电子元件。无论是对于工业、商业还是通信领域的应用,这种电阻器都能提供出色的性能和可靠性。如果你正在寻找一款经济高效的高性能电阻器,Ohmite 40系列无疑是一个明智的选择。

41FR20E参数

参数
电阻值 200mΩ
精度 ±1%
额定功率 1W
温度系数 ±90ppm/℃
长*宽*高 11.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

41FR20E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

41FR20E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 41FR20E 41FR20E数据手册

41FR20E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5645 ¥ 21.67
10+ $ 1.6049 ¥ 13.5612
50+ $ 1.2064 ¥ 10.0961
100+ $ 1.0952 ¥ 9.1657
250+ $ 0.9734 ¥ 8.1461
500+ $ 0.8972 ¥ 7.5082
1000+ $ 0.851 ¥ 7.1216
库存: 3601
起订量: 1 增量: 1
