OY100KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: OY100KE
供应商: Master
标准整包数: 50

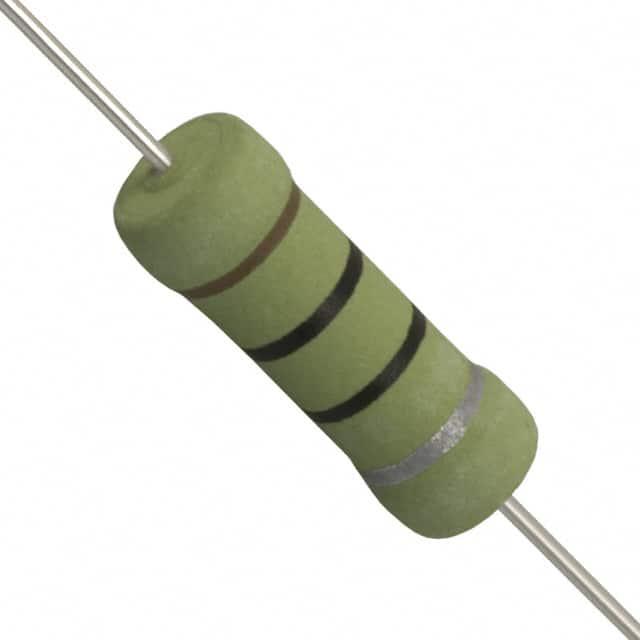

OHMITE 通孔电阻 OY100KE

OY100KE概述

    OX/OY系列陶瓷电阻器技术手册

    产品简介


    OX/OY系列固定陶瓷电阻器是专为处理瞬态电压、高峰值功率或高能量而设计的。这类电阻器在高压电源、RC缓冲电路和浪涌限制器中有出色表现。它们通常可以替代难以获取的碳化合物电阻器。

    技术参数


    | 参数 | OX系列 | OY系列 |
    |
    | 功率等级 | 1瓦 | 2瓦 |
    | 额定电压 | 300V | 400V |
    | 最大工作电压 | 300V | 400V |
    | 电气强度 | 500V | 700V |
    | 最大过载电压 | 600V | 800V |
    | 脉冲电压(100次)| 14kV | 20kV |
    | 温度系数 | -1300 ±300ppm/°C
    | 绝缘强度 | 500V | 700V |
    | 工作温度范围 | -40°C到+220°C | -40°C到+220°C |

    产品特点和优势


    - 代替1和2瓦特碳化合物电阻器
    - 满足高能密度需求
    - 高峰值功率处理能力
    - 精度:10%

    应用案例和使用建议


    这些电阻器广泛应用于高电压电源、RC缓冲电路和浪涌抑制电路。根据手册提供的测试条件,如果需要长时间连续运行,建议将工作温度控制在+70°C以下以确保良好的散热性能。

    兼容性和支持


    - 终端: 无铅焊料涂层轴向端子
    - 涂层: 硅酮陶瓷
    - 兼容性: 适用于各种高能应用环境
    - 支持: 提供标准包装及定制服务

    常见问题与解决方案


    1. 问题: 电阻器发热过大?
    - 解决方案: 检查电路中是否有过载情况,确认工作温度不超过最大允许值。
    2. 问题: 电阻值不稳定?
    - 解决方案: 检查环境湿度和温度变化,必要时更换更为稳定的电阻型号。

    总结和推荐


    OX/OY系列陶瓷电阻器因其高功率处理能力和优良的环境适应性,在高压电路中具有显著的优势。尽管价格可能稍高,但其卓越的性能和可靠性使其成为高能密度应用的理想选择。因此,我们强烈推荐这一系列产品用于各类高能密度应用场合。

OY100KE参数

参数
电阻值 10Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OY100KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY100KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY100KE OY100KE数据手册

OY100KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
