HVC1206T5005JET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 50MΩ ±5% 250mW ±100ppm/℃ 1206 贴片安装 3.2mm*1.5mm*550μm
供应商型号: 2420573
供应商: element14
标准整包数: 1

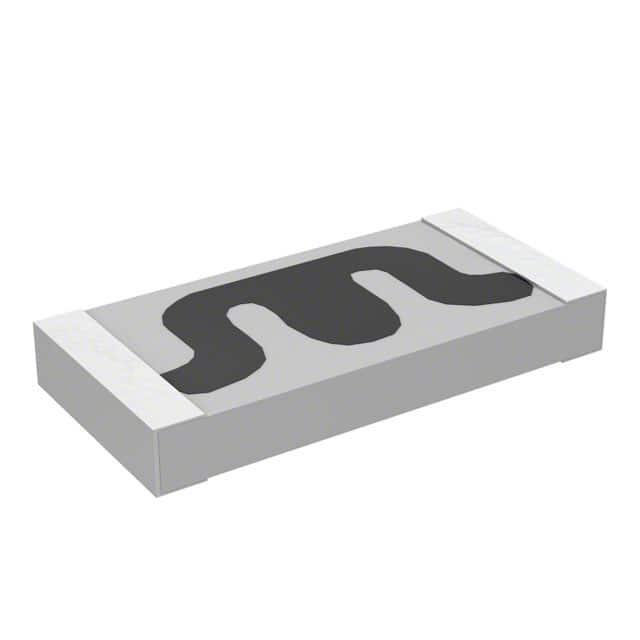

OHMITE 贴片电阻 HVC1206T5005JET

HVC1206T5005JET概述

    # 电子元器件产品技术手册

    产品简介


    OHMITE公司生产的HVC系列高值高电压包裹式芯片电阻(Precision High-Value High-voltage Wraparound Chip Resistor)是面向高要求应用领域的高品质产品。该系列产品采用厚膜技术制造,具有高阻值、低温度和电压依赖性(低TCR和VCR),工作电压最高可达3000V。它们适用于高真空应用,没有有机物成分。接触区域为镍屏障/镀锡,端子设计为包裹式,这使得产品具有出色的可靠性和长期稳定性。

    技术参数


    以下是HVC系列芯片电阻的主要技术规格和性能参数:
    | 尺寸 | 功率(mW) | 标准未修剪阻值范围(Ω) | 阻值容差(%) | 最小/最大阻值(Ω) | TCR(ppm/°C) | VCR(ppm/V) |
    ||
    | 0402 | 50 | 100k-100M | 5-10 | 500 | 50, 100 | 500 |
    >100M-1G | 5-20 | 250, 500 | 250, 500 | 1000 |
    >1G-10G | 10-30 | 1000, 2000 | 1000, 2000 | 2000 |
    | 0603 | 100 | 100k-100M | 1-10 | 25, 50, 100 | 50, 100 | 500 |
    >100M-1G | 5-20 | 250, 500 | 250, 500 | 1000 |
    >1G-10G | 5-20 | 500, 1000 | 500, 1000 | 2000 |
    | 0805 | 125 | 100K-100M | 0.5-10 | 25, 50, 100 | 25, 50, 100 | 100 |
    >100M-1G | 2-20 | 50, 100, 250 | 50, 100, 250 | 250 |
    >1G-10G | 5-20 | 250, 500 | 250, 500 | 500 |
    >10G-100G | 10-30 | 1000, 2000 | 1000, 2000 | 2000 |
    | 1206 | 250 | 100K-100M | 0.5-10 | 25, 50, 100 | 25, 50, 100 | 50 |
    >100M-1G | 2-20 | 50, 100, 250 | 50, 100, 250 | 100 |
    >1G-10G | 5-20 | 50, 100, 250 | 50, 100, 250 | 250 |
    >10G-100G | 10-30 | 250, 500, 1000 | 250, 500, 1000 | 1000 |
    | 2512 | 1000 | 100K-100M | 0.5-10 | 25, 50, 100 | 25, 50, 100 | 10 |
    >100M-1G | 1-20 | 25, 50, 100 | 25, 50, 100 | 25 |
    >1G-10G | 2-20 | 25, 50, 100 | 25, 50, 100 | 50 |
    >10G-100G | 5-30 | 100, 250, 500 | 100, 250, 500 | 100 |
    | 4020 | 1500 | 100k-100M | 0.25-10 | 25, 50, 100 | 25, 50, 100 | 5 |
    >100M-1G | 0.5-20 | 25, 50, 100 | 25, 50, 100 | 10 |
    >1G-10G | 1-20 | 25, 50, 100 | 25, 50, 100 | 10 |
    >10G-100G | 2-30 | 50, 100, 250 | 50, 100, 250 | 50 |
    >100G-1T | 5-30 | 250/500 | 250/500 | 250 |
    工作环境和可靠性
    - 操作温度范围:-55°C 至 +155°C
    - 存储温度:125°C/1000小时 <2%
    - 端子可焊性:250°C, 3秒,符合EN 60068-2-58标准
    - 最大焊接温度:260°C, 10秒,符合IEC 68-2-58标准
    - 长期稳定性:对于<1G, <10G, ≥10G分别:<0.25%, <0.5%, <1%
    - 短期过载:2.5倍额定功率/5秒内,<1G, <10G, ≥10G分别:<0.25%, <0.5%, <0.5%

    产品特点和优势


    HVC系列电阻器的特点在于:
    - 采用厚膜技术,提供高阻值和低TCR/VCR特性。
    - 高工作电压,最高可达3000V,适用于高压应用场合。
    - 无有机物质,适合高真空应用。
    - 包裹式端子设计,提高连接可靠性。
    - 低功耗、高精度和良好的长期稳定性。

    应用案例和使用建议


    HVC系列芯片电阻广泛应用于多种电子设备,如电源供应器、变频器、传感器等。例如,在高压电路中,HVC系列可以用于分压网络或滤波电路,确保系统在高压环境下稳定运行。在实际应用中,为避免过热损坏,建议在选择型号时考虑最大允许工作温度及功率等级。此外,使用过程中需注意散热设计,以确保长期稳定运行。

    兼容性和支持


    HVC系列芯片电阻支持表面贴装工艺,并采用Tape & Reel包装,每卷包含500个元件,且符合RoHS标准。对于制造商和技术支持服务,OHMITE提供了详尽的产品手册、应用指南和技术支持,以帮助用户正确选择和使用这些电阻器。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    1. 问题:安装后出现性能不稳定
    - 解决方案:检查焊接质量,确保焊接温度和时间符合标准。检查是否需要加强散热措施。
    2. 问题:电阻器耐受性不足
    - 解决方案:选择更高额定功率和更高温度范围的型号,同时考虑周围环境的散热设计。
    3. 问题:阻值漂移过大
    - 解决方案:更换具有更低TCR值的型号,并确保所有连接牢固可靠。

    总结和推荐


    综上所述,HVC系列芯片电阻凭借其高阻值、低温度和电压依赖性以及优异的工作稳定性,成为众多高要求应用场合的理想选择。虽然价格较高,但其卓越的性能和可靠性使它在市场上具有强大的竞争力。我们强烈推荐使用HVC系列电阻器,特别是在高压、高真空及其他对精确性和稳定性要求极高的应用场景中。

HVC1206T5005JET参数

参数
电阻值 50MΩ
精度 ±5%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*1.5mm*550μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HVC1206T5005JET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HVC1206T5005JET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE HVC1206T5005JET HVC1206T5005JET数据手册

HVC1206T5005JET封装设计

查看详情并下载
Symbol
Footprint
3D Model
