45F15KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 15KΩ ±1% 5W ±20ppm/℃ 通孔安装 23.8mm(长度)
供应商型号: SXE-45F15KE
供应商: 海外现货
标准整包数: 1

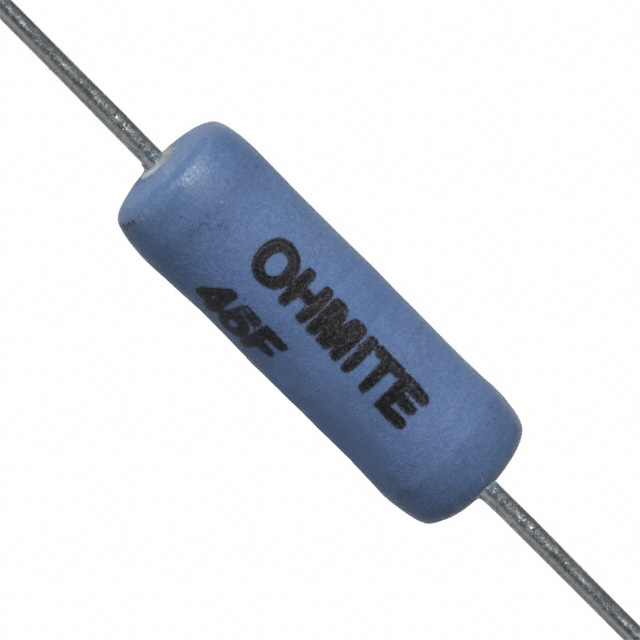

OHMITE 通孔电阻 45F15KE

45F15KE概述

    Ohmite 40系列电阻器:概述、特点及应用指南

    1. 产品简介


    Ohmite 40系列电阻器是符合RoHS标准的经济型轴向终端线绕电阻器。它们采用导电硅陶瓷涂层,具有出色的热稳定性,在-55°C至+275°C的工作温度范围内表现出色。这些电阻器具有低温度系数和高可靠性,适用于商业、工业和通信设备等多种应用场景。

    2. 技术参数


    - 型号规格:
    - 41型:1W, 0.437英寸长度,0.125英寸直径,24号引脚
    - 42型:2W, 0.406英寸长度,0.219英寸直径,20号引脚
    - 43型:3W, 0.593英寸长度,0.219英寸直径,20号引脚
    - 45型:5W, 0.937英寸长度,0.343英寸直径,18号引脚
    - 47型:7W, 1.280英寸长度,0.343英寸直径,18号引脚
    - 40型:10W, 1.900英寸长度,0.406英寸直径,18号引脚
    - 阻值范围:
    - 41型:0.10Ω至6KΩ
    - 42型:0.10Ω至8KΩ
    - 43型:0.10Ω至20KΩ
    - 45型:0.10Ω至70KΩ
    - 47型:0.10Ω至80KΩ
    - 40型:0.10Ω至150KΩ
    - 额定电压:
    - 41型:150V
    - 42型:100V
    - 43型:200V
    - 45型:460V
    - 47型:670V
    - 40型:1000V
    - 工作温度范围:-55°C至+275°C
    - 降额曲线:从25°C时的100%降至+275°C时的0%
    - 过载能力:低于5W:5倍额定功率5秒;5W及以上:10倍额定功率5秒
    - 温度系数:1Ω以下:±90ppm/°C;1Ω至9.99Ω:±50ppm/°C;10Ω及以上:±20ppm/°C

    3. 产品特点和优势


    - 经济实惠:Ohmite 40系列电阻器以其价格低廉而著称。
    - 高可靠性:所有焊接构造确保了产品的稳定性和耐久性。
    - 温度稳定性:在广泛的温度范围内保持稳定的性能。
    - 非感应绕线:可选的非感应绕线结构增加了灵活性。
    - RoHS合规:通过添加“E”后缀来指定RoHS合规版本。
    - 宽阻值范围:提供从0.10Ω到150KΩ的不同阻值选择。
    - 多种功率选项:从1W到10W的选择可以满足不同需求。

    4. 应用案例和使用建议


    - 应用案例:Ohmite 40系列电阻器广泛应用于商业、工业和通信设备中,例如开关电源、驱动电路、测试仪器、医疗器械和通信设备等。
    - 使用建议:考虑到电阻器的热稳定性,建议在设计过程中充分考虑工作温度范围。特别是在高功耗应用中,需要保证良好的散热措施以避免过热。此外,非感应绕线版本适用于高频应用场合。

    5. 兼容性和支持


    - 兼容性:40系列电阻器可以与其他标准尺寸的轴向终端电阻器轻松替换,无需更改电路布局。
    - 厂商支持:Ohmite提供详尽的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    6. 常见问题与解决方案


    - 问题1:如何区分不同的阻值?
    - 解答:通过查看产品编号的后缀来确定阻值,例如“42NJ27R”表示42型,27Ω,1%精度。

    - 问题2:如何正确处理过载情况?
    - 解答:对于低于5W的情况,确保负载不超过额定功率的5倍,持续时间不超过5秒。对于5W及以上的电阻器,不得超过额定功率的10倍,同样持续时间不超过5秒。

    7. 总结和推荐


    综上所述,Ohmite 40系列电阻器是一款经济、可靠且性能卓越的产品。它的高稳定性、广泛的温度适应性和多样化的阻值选择使其成为众多应用的理想选择。无论是商用还是工业用途,这款电阻器都能展现出卓越的表现。因此,我强烈推荐这一系列的电阻器用于各种电气和电子项目中。

45F15KE参数

参数
电阻值 15KΩ
精度 ±1%
额定功率 5W
温度系数 ±20ppm/℃
长*宽*高 23.8mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

45F15KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

45F15KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 45F15KE 45F15KE数据手册

45F15KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
