TEH100M50R0JE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 50Ω ±5% 100W ±50ppm/℃ TO-247-2 通孔安装 15.75mm*4.95mm*20.96mm
供应商型号: TEH100M50R0JE
供应商: Master
标准整包数: 5

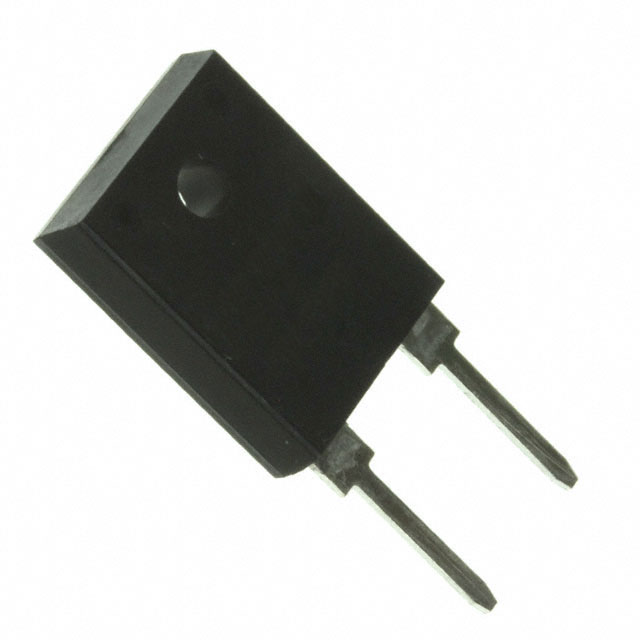

OHMITE 通孔电阻 TEH100M50R0JE

TEH100M50R0JE概述

    # 100 Watt Thick Film Power Resistors for High Frequency and Pulse Loading Applications

    产品简介


    TEH100系列 是由Ohmite生产的100瓦特厚膜功率电阻器,适用于高频和脉冲负载应用。这类电阻器采用陶瓷基材上的厚膜技术,具有高性能和可靠性。它们广泛应用于电源设计、高频电路和各种需要高功率处理能力的应用场合。

    技术参数


    - 功率额定值:100瓦特(在25°C外壳温度下)
    - 最大工作电压:350V
    - 电阻范围:0.05Ω到1MΩ(其他值可按需求定制)
    - 电阻精度:±1%,±2%,±5%,±10%
    - 温度系数:
    - >10Ω:50ppm/°C
    - 3至10Ω:100ppm/°C
    - 1至2.99Ω:250ppm/°C
    - <1Ω:500-1000+ppm/°C(请联系工厂获取确切值)
    - 绝缘电阻:最小10GΩ
    - 耐电强度:1,800 VAC

    产品特点和优势


    TEH100系列具备多种独特的功能和优势:
    - 非感性设计:适用于高频应用。
    - 低热阻:利于散热,提高功率容量。
    - RoHS合规设计:符合环保要求。
    - TO-247封装配置:简化安装过程。
    - 完全封装的外壳:提供良好的环境防护。
    - 螺钉固定简化安装:易于安装在散热器上。
    - 完全绝缘的电阻包:确保安全性。

    应用案例和使用建议


    TEH100系列电阻器非常适合用于电源供应、变频器和其他需要大功率处理的应用。建议在使用过程中安装合适的散热片,并保持良好的接触以确保电阻器的有效散热。另外,考虑到其高精度和低温度系数,适合于对电阻值稳定性有严格要求的应用场合。

    兼容性和支持


    TEH100系列与其他标准TO-247封装的设备兼容。Ohmite公司为购买者提供详细的技术支持和维护服务,确保产品在使用过程中的可靠性和持久性。

    常见问题与解决方案


    - 问题1:安装时如何正确固定?
    - 解决方案:使用一个M3螺钉和压缩垫圈,扭矩控制在0.9Nm以内。
    - 问题2:如何避免过热损坏?
    - 解决方案:使用适当的散热器并保证散热器与电阻器的良好接触。
    - 问题3:如何检查电阻器的电气特性?
    - 解决方案:在规定的条件下进行测试,例如使用1800VAC耐压测试。

    总结和推荐


    综合来看,TEH100系列是一种高品质、高可靠性的厚膜功率电阻器,特别适用于高频和脉冲负载应用。它具备出色的温度稳定性和低热阻,有助于有效散热,且符合环保标准。我们强烈推荐这一系列电阻器用于需要高性能、高稳定性的应用场合。如果您有任何疑问或需要更多技术支持,可以联系Ohmite公司的客户服务团队。

TEH100M50R0JE参数

参数
电阻值 50Ω
精度 ±5%
额定功率 100W
温度系数 ±50ppm/℃
长*宽*高 15.75mm*4.95mm*20.96mm
通用封装 TO-247-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

TEH100M50R0JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TEH100M50R0JE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE TEH100M50R0JE TEH100M50R0JE数据手册

TEH100M50R0JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 6.647 ¥ 56.3001
35+ $ 5.9623 ¥ 49.5741
70+ $ 5.9296 ¥ 49.3022
105+ $ 5.7346 ¥ 47.6556
280+ $ 5.6759 ¥ 46.48
525+ $ 5.6548 ¥ 46.3072
1015+ $ 5.6548 ¥ 46.3072
库存: 1285
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 281.5
