WLBR005FET

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 5mΩ ±1% 1W ±300ppm/℃ 插件 导线安装 7mm(长度)
供应商型号: WLBR005FETR-ND
供应商: Digi-Key
标准整包数: 1000

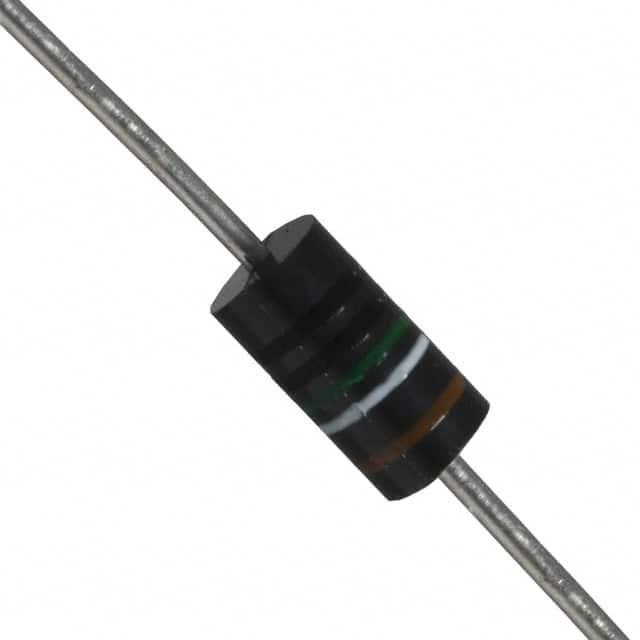

OHMITE 通孔电阻 WLBR005FET

WLBR005FET概述


    产品简介


    本技术手册涵盖了Ohmite公司的WL系列微型绕线电阻器。该系列产品主要包括WLA、WLB和WLC三个型号,均属于迷你型线绕电阻器,广泛应用于电流检测、电源管理及其他需要精密电阻的应用场合。这些电阻器采用高纯度(96%)氧化铝陶瓷芯材料制成,具有出色的电气性能和可靠性。

    技术参数


    | 型号 | 功率额定值 (瓦特) | 电阻范围 (欧姆) |
    |
    | WLA | 0.5 | 0.005 - 0.100 |
    | WLB | 1 | 0.005 - 0.100 |
    | WLC | 2 | 0.010 - 0.100 |
    其他技术规格:
    - 阻值精度: 标准容差为F级(1.0%)或J级(5.0%)
    - 温度系数: 对于电阻小于等于0.03Ω,温度系数为±300ppm/°C;对于电阻大于0.033Ω,温度系数为±100ppm/°C
    - 最大工作电压: √PxR
    - 封装材料: 使用SUMICON 1100/1200环氧模塑化合物
    - 测试条件:
    - 热冲击测试: 在-55°C到+25°C之间进行,持续15分钟,偏差不超过±2.0%
    - 焊接可焊性测试: 按照MIL-STD-202方法208测试,偏差不超过±2.0%

    产品特点和优势


    1. 超低阻值系列: 专为电流检测应用设计,适用于各种需要极低阻值电阻的应用场景。
    2. 超低电感: 在1MHz测试条件下,电感小于1nH。
    3. 迷你化尺寸: 尺寸小巧,具有优异的功率密度比。
    4. 高品质陶瓷芯: 使用96%氧化铝作为基材,保证了优良的机械和电气特性。
    5. 高精度制造: 制造过程通过计算机数控(CNC)机器确保产品质量的一致性。
    6. 封装工艺先进: 使用先进的IC封装技术和环氧模塑化合物封装,提高耐久性和可靠性。

    应用案例和使用建议


    WL系列微型绕线电阻器广泛应用于电源管理、电流检测等领域。例如,在开关电源中用于限流和分压,或在工业控制设备中作为精密测量元件。使用时,应注意以下几点:
    - 在高温环境下使用时,需考虑温度对阻值的影响。
    - 在高频电路中使用时,应选择合适的封装以减少寄生电感。

    兼容性和支持


    WL系列微型绕线电阻器采用无铅镀锡铜线引脚,符合RoHS标准。这些电阻器易于与其他标准电路组件配合使用,兼容性强。制造商提供全面的技术支持,包括在线文档、样品申请和技术咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度变化导致电阻不稳定 | 使用温度系数较低的电阻型号 |
    | 高频应用中电磁干扰严重 | 选择电感更低的型号 |
    | 长期负载老化 | 定期进行负载寿命测试,更换老化部件 |

    总结和推荐


    WL系列微型绕线电阻器以其卓越的电气性能和可靠性,成为精密电路设计的理想选择。它们在电流检测、电源管理等领域的表现尤为出色。尽管价格可能略高于普通电阻器,但其长期稳定性和高精度特性使其物超所值。强烈推荐在需要高精度和高可靠性的电路设计中选用此产品。

WLBR005FET参数

参数
电阻值 5mΩ
精度 ±1%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 7mm(长度)
通用封装 插件
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

WLBR005FET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

WLBR005FET数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE WLBR005FET WLBR005FET数据手册

WLBR005FET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.6978 ¥ 5.8396
2000+ $ 0.6491 ¥ 5.4325
3000+ $ 0.6241 ¥ 5.2233
5000+ $ 0.5959 ¥ 4.9868
7000+ $ 0.579 ¥ 4.8458
10000+ $ 0.5626 ¥ 4.7081
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 5839.6
