AY22GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 2.2Ω ±10% 4.5W 插件 通孔安装 25mm*21mm*28mm
供应商型号: AY22GKE
供应商: Master
标准整包数: 1

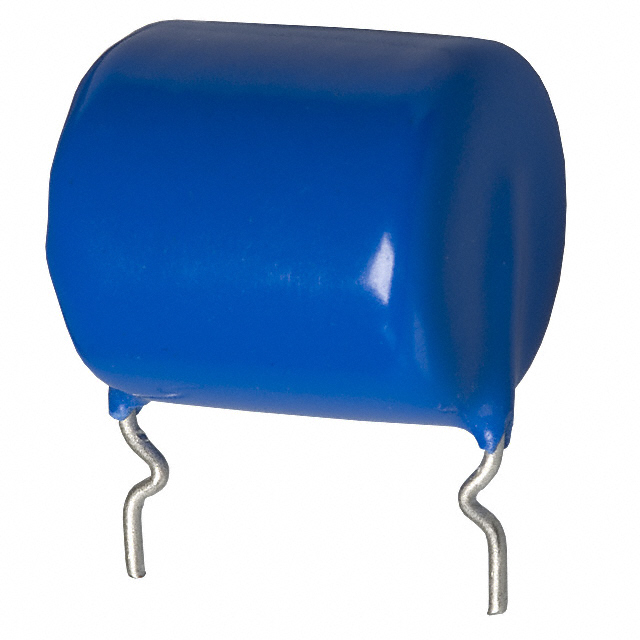

OHMITE 通孔电阻 AY22GKE

AY22GKE概述

    # OHMITE A 系列脉冲抑制电阻器技术手册解析

    1. 产品简介


    OHMITE 的 A 系列脉冲抑制电阻器是一款高能处理能力的非感性陶瓷复合电阻器,专为承受高能量瞬变(如冲击电流和高峰功率)而设计。这种电阻器广泛应用于工业控制、电源系统、UPS 和电力转换等领域。A 系列的特殊结构允许能量在其整个结构内均匀分布,从而降低热应力,具备优异的性能和可靠性。
    应用领域:
    - 电机驱动
    - 电源和不间断电源系统
    - 电力转换
    - 浪涌电流限制
    - 高瞬态能量吸收

    2. 技术参数


    以下是 A 系列电阻器的关键技术参数:
    | 系列型号 | 阻值范围 (Ω) | 功率等级 (W) | 冲击电压 (V) | 单脉冲能量 (J) |

    | AV | 3.3 至 10K | 2.0 | 1000 | 250 |
    | AW | 4.7 至 15K | 2.5 | 1500 | 400 |
    | AX | 1.0 至 3.3K | 3.5 | 1000 | 700 |
    | AY | 2.2 至 6.8K | 4.5 | 2000 | 1400 |
    | AZ | 1.5 至 4.7K | 5.5 | 2500 | 2800 |
    其他参数:
    - 公差: ±10%
    - 操作温度范围: -55°C 至 150°C
    - 表面温度上升: 在额定功率下,环境温度为 50°C 时为 100°C
    - 耐热涂层: UL94V0 级别,抗溶剂环氧树脂涂层
    - 终端配置: 径向引脚,全部镀锡(可提供 60/40 焊锡)

    3. 产品特点和优势


    A 系列电阻器具有以下显著特点和优势:
    - 无感性设计:确保在高频率下的稳定性和快速响应。
    - 高能处理能力:适合各种高压、大电流和高频应用。
    - 优异的耐久性:能够长期承受高能冲击而不损坏。
    - 紧凑尺寸:体积小、重量轻,便于集成到各种设备中。
    - UL 认证涂层:符合严格的防火标准,适用于苛刻的工作环境。

    4. 应用案例和使用建议


    A 系列电阻器常用于以下应用场景:
    - 电机驱动电路:用于吸收启动时的浪涌电流。
    - UPS 系统:吸收瞬间过压和过流,保护关键负载。
    - 太阳能逆变器:吸收短时间的高能量瞬变。
    使用建议:
    - 根据具体应用选择合适的阻值和功率等级。
    - 确保良好的散热设计以维持稳定运行。
    - 在高能应用中,避免并联多个电阻器以减少连接复杂性。

    5. 兼容性和支持


    A 系列电阻器设计灵活,能够与大多数主流电子设备兼容。OHMITE 提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术文档下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 确保良好的通风和散热设计 |
    | 阻值漂移 | 检查工作环境是否超出额定温度范围 |
    | 连接不良 | 使用推荐的焊接工艺和高质量连接件 |

    7. 总结和推荐


    OHMITE A 系列脉冲抑制电阻器凭借其高能处理能力、紧凑设计和广泛的适用性,在工业和电力应用中表现出色。对于需要处理高能瞬变的应用场景,这款电阻器是一个值得信赖的选择。我们强烈推荐此产品给需要高性能电阻器的工程师和制造商。
    通过 OHMITE 官方网站可以查询库存情况和非标准值定制选项,进一步满足个性化需求。如果您需要支持或进一步信息,OHMITE 提供了全球技术支持热线,随时准备解答您的疑问。

AY22GKE参数

参数
电阻值 2.2Ω
精度 ±10%
额定功率 4.5W
温度系数 -
长*宽*高 25mm*21mm*28mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

AY22GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

AY22GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE AY22GKE AY22GKE数据手册

AY22GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 29.486 ¥ 249.7464
5+ $ 24.0672 ¥ 200.1088
25+ $ 21.6876 ¥ 180.228
50+ $ 20.2142 ¥ 164.7534
100+ $ 18.5258 ¥ 151.7079
250+ $ 17.5447 ¥ 143.6732
500+ $ 17.5447 ¥ 143.6732
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 249.74
直接购买
加入购物车
