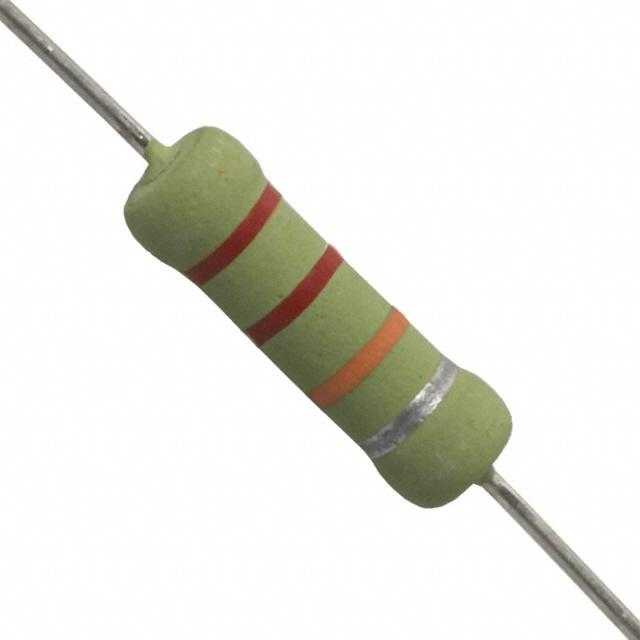

OX223KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 22KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX223KE
供应商: Master
标准整包数: 100

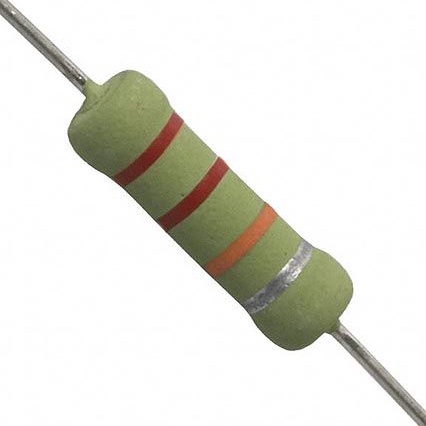

OHMITE 通孔电阻 OX223KE

OX223KE概述

    OX/OY 系列固定陶瓷电阻器

    1. 产品简介


    OX/OY系列固定陶瓷电阻器是专为应对电压尖峰、高能量需求而设计的高品质电阻器。它们广泛应用于高电压电源、RC缓冲电路及涌流限制器中。OX/OY系列电阻器取代了一瓦和二瓦碳成分电阻器,解决了后者的供应问题,提供了更为稳定的性能和可靠性。

    2. 技术参数


    | 参数 | 描述 |

    | 功率额定值 | OX: 1瓦;OY: 2瓦 |
    | 电阻范围 | OX: 3.3Ω-100KΩ;OY: 3.3Ω-1MΩ |
    | 脉冲能量 | OX: 50焦耳;OY: 80焦耳 |
    | 工作电压 | OX: 300V;OY: 400V |
    | 电介质强度 | OX: 500V;OY: 700V |
    | 超载电压 | OX: 600V;OY: 800V |
    | 最大脉冲电压 | OX: 14KV;OY: 20KV |
    | 100次脉冲耐受电压 | OX: 1240V @ 52μF, 40J/35秒;OY: 1640V @ 52μF, 70J/35秒 |

    3. 产品特点和优势


    - 高性能: 高达20,000次的脉冲耐受能力,适合高能环境。
    - 广泛适用: 可替代传统碳成分电阻器,适用于多种电路需求。
    - 高标准: 满足MIL-STD-202标准,具备出色的环境适应性。
    - 稳定性: 温度系数仅为-1300 ±300ppm/°C,确保稳定性能。

    4. 应用案例和使用建议


    应用场景:
    - 在直流电源中用于电压吸收和限流。
    - 在通信设备中作为稳压和阻抗匹配元件。
    - 在电力系统中用于过压保护和能量泄放。
    使用建议:
    - 在进行高能实验时,建议先进行负载测试,确保电阻器在指定条件下正常工作。
    - 确保电路中不会直接施加超过标称值的电压,以避免损坏。

    5. 兼容性和支持


    - 兼容性: OX/OY系列电阻器适用于大多数工业和商用设备,能够与不同类型的电路和系统兼容。
    - 支持和服务: OHMITE提供详尽的技术文档和客户支持服务,确保用户能够获得全面的技术指导和售后服务。

    6. 常见问题与解决方案


    1. 问: 使用时发现电阻值不稳定?
    答: 检查连接是否松动,确认周围环境温度是否在正常范围内。
    2. 问: 能否在高湿度环境中使用?
    答: 在湿度较高的环境中使用时,需进行额外的防护处理,确保长期稳定运行。
    3. 问: 如何处理过载?
    答: 当电流超过额定值时,立即切断电源并检查电路。

    7. 总结和推荐


    OX/OY系列固定陶瓷电阻器是一款具有高可靠性和稳定性的产品,尤其适用于需要高能量、高电压的应用场合。其优越的性能、广泛的兼容性和细致的技术支持使其成为业界优选。我们强烈推荐此系列产品给对电路性能有较高要求的用户。
    通过以上分析,可以看出OHMITE的OX/OY系列固定陶瓷电阻器无论是在技术指标还是应用范围上都表现出色,非常值得用户选用。

OX223KE参数

参数
电阻值 22KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX223KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX223KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX223KE OX223KE数据手册

OX223KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
