OY471KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 470Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 插件 通孔安装 19mm(长度)
供应商型号: TU-OY471KE
供应商: 海外现货
标准整包数: 50

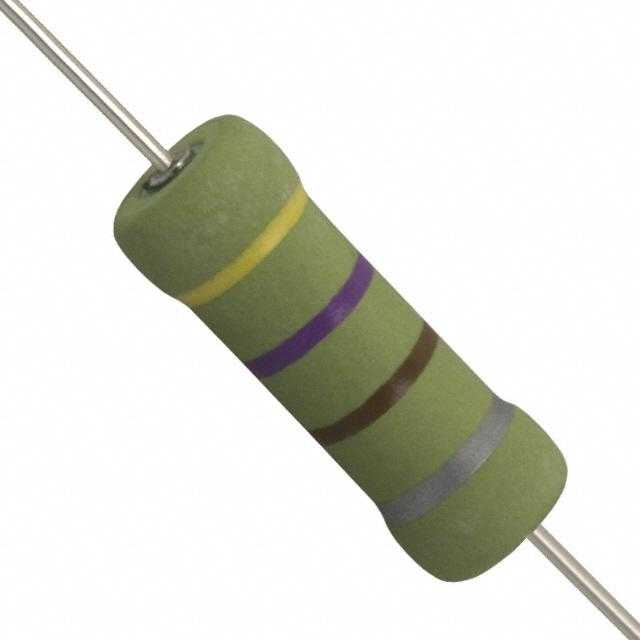

OHMITE 通孔电阻 OY471KE

OY471KE概述

    OX/OY系列陶瓷电阻技术手册



    产品简介



    OX/OY系列是Ohmite公司推出的固定陶瓷电阻产品,主要用于需要承受浪涌、高峰值功率或高能量的应用场景。它们特别适合用于高压电源电路、RC阻尼电路及启动限流器中。这些电阻产品能够替代难以采购的传统碳化物电阻,为现代电子设计提供了更为可靠的替代选择。


    技术参数



    | 参数 | OX系列 | OY系列 |
    |---------------------|------------------|------------------|
    | 额定功率(瓦特) | 1 | 2 |
    | 电阻范围(欧姆) | 3.3Ω-100kΩ | 3.3Ω-1MΩ |
    | 脉冲能量(焦耳) | 50 | 80 |
    | 最大工作电压(伏特) | 300 | 400 |
    | 浪涌电压(伏特) | 600 | 800 |
    | 冲击电压(千伏) | 14 | 20 |


    产品特点和优势



    - 取代碳化物电阻:适用于替换现有的1瓦和2瓦碳化物电阻,尤其适合于高能密度需求的应用。
    - 高峰值功率:在高压电源供应和瞬态抑制应用中表现出色。
    - 高可靠性和稳定性:耐高温(-40°C至+220°C),具有优异的温度系数(-1300 ±300ppm/°C)。
    - RoHS合规:无铅、符合RoHS标准,环保且安全。


    应用案例和使用建议



    应用案例:适用于高压电源设计、瞬变抑制、R-C阻尼电路以及启动限流器。例如,在某些电源设计中,为了吸收电源开关过程中的瞬态电压,通常需要使用具备较高脉冲能量吸收能力的电阻,此时OX/OY系列便是一个理想的选择。

    使用建议:
    - 在设计时,需考虑电阻的工作环境条件,确保其能够在指定温度范围内正常工作。
    - 确认使用环境中的电应力不超过该电阻的最大承受能力,以避免损坏。


    兼容性和支持



    - 兼容性:OX/OY系列支持轴向引脚安装,可通过表面贴装方式安装,适应不同的电路布局需求。
    - 支持服务:Ohmite提供全面的技术支持和售后服务,包括但不限于技术咨询、故障诊断以及产品定制等服务。


    常见问题与解决方案



    1. 问题:电阻在高电流条件下出现异常发热。
    - 解决方案:确认电路中是否存在过载情况,检查负载条件是否超过电阻的额定功率;确保良好的散热环境。
    2. 问题:电阻的阻值发生偏移。
    - 解决方案:确认是否因温度过高引起阻值变化;对于长期高温应用,考虑增加散热措施或选择更大尺寸的电阻。


    总结和推荐



    OX/OY系列陶瓷电阻凭借其优越的性能表现和广泛的适用范围,在高压、高能量的应用场合中展现出色的表现。尤其是在替代传统的碳化物电阻方面,它们展示了更高的可靠性和更宽泛的工作温度区间。因此,对于需要高可靠性和高性能的电路设计来说,OX/OY系列是值得推荐的选择。

OY471KE参数

参数
电阻值 470Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

OY471KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY471KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY471KE OY471KE数据手册

OY471KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
