23J30RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 30Ω ±5% 3W ±30ppm/℃ 导线安装 13.1mm(长度)
供应商型号: 23J30RE
供应商: Master
标准整包数: 25

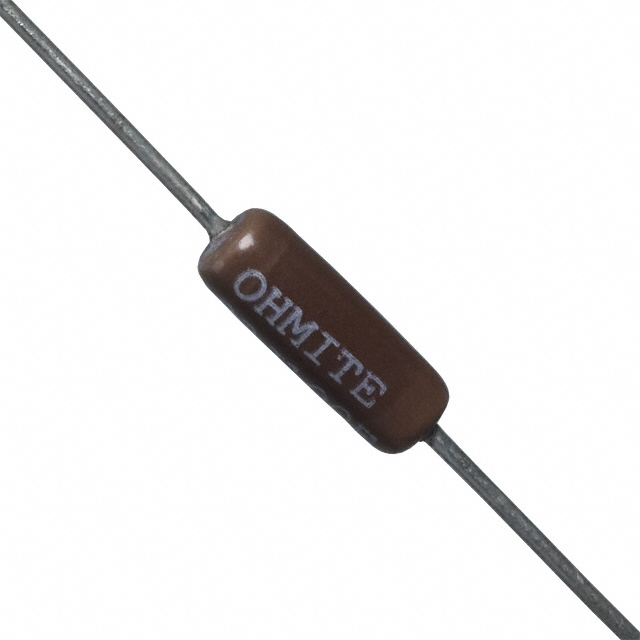

OHMITE 通孔电阻 23J30RE

23J30RE概述

    20 Series Vitreous Enamel Axial Terminal Wirewound Resistors

    1. 产品简介


    Ohmite的20系列线绕电阻是一种具有高可靠性的电子元器件,适用于计算机、通信和工业应用等领域。这些电阻采用瓷芯和铅酸玻璃釉涂层,确保在高湿度和温度循环环境中保持耐用性。此外,它们符合RoHS标准,提供多种阻值和功率等级,满足不同应用需求。

    2. 技术参数


    - 型号:21, 22, 23, 25, 27, 20
    - 阻值范围:1Ω 至 100kΩ
    - 功率等级:1W, 2W, 3W, 5W, 7W, 10W
    - 最大电压:根据阻值的不同,电压范围为75V至720V
    - 精度:±5%
    - 引脚镀层:焊接铜引脚,RoHS焊料成分(96% 锡,3.5% 银,0.5% 铜)
    - 涂层:耐燃的无铅铅酸玻璃釉涂层
    - 工作温度:线性降额,100% 在+25°C 下,至0% 在+350°C 下
    - 过载能力:小于7W时为5倍额定功率持续5秒;大于等于7W时为10倍额定功率持续5秒

    3. 产品特点和优势


    - 坚固耐用:采用玻璃釉涂层,能够承受高湿度和温度变化。
    - 可靠性高:适合工业应用,需要高可靠性的场合。
    - 全焊接结构:提高整体机械强度。
    - 符合RoHS标准:无铅设计,环保且对人体健康安全。
    - 经济实惠:相比高价系列(如90系列)更加经济,但拥有类似电气性能。

    4. 应用案例和使用建议


    - 工业控制:用于工业自动化设备中,通过调节电流来控制电机和其它驱动装置。
    - 通信设备:适用于信号处理和电源电路,确保电路稳定运行。
    - 计算机系统:用于电源管理和信号调理,提供精确的电流控制。
    使用建议:
    - 在高功率应用中,注意过载保护,避免长时间过载导致损坏。
    - 根据具体工作条件选择合适的功率等级,以保证安全可靠运行。

    5. 兼容性和支持


    - 兼容性:适用于各种工业设备和电子系统,与现有电路设计高度兼容。
    - 技术支持:制造商提供技术支持和售后维护服务,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题1:电阻在高温环境下发生漂移。
    - 解决方案:确保工作环境温度不超过额定值,或选择更大功率的型号。
    - 问题2:阻值在短时间内出现显著变化。
    - 解决方案:检查是否过载或工作环境温度过高,必要时更换更大功率的电阻。

    7. 总结和推荐


    总体而言,20系列线绕电阻具有较高的可靠性、耐用性和经济性,特别适合需要高稳定性和成本控制的应用场合。推荐在工业控制、通信设备和计算机系统中使用此系列产品。对于需要更高可靠性和更宽工作温度范围的应用,可以考虑使用更高性能的型号。
    以上是对20系列线绕电阻的全面解析,希望对您的选型和使用有所帮助。

23J30RE参数

参数
电阻值 30Ω
精度 ±5%
额定功率 3W
温度系数 ±30ppm/℃
长*宽*高 13.1mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

23J30RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

23J30RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 23J30RE 23J30RE数据手册

23J30RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
