OY181KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 180Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY181KE
供应商: Master
标准整包数: 50

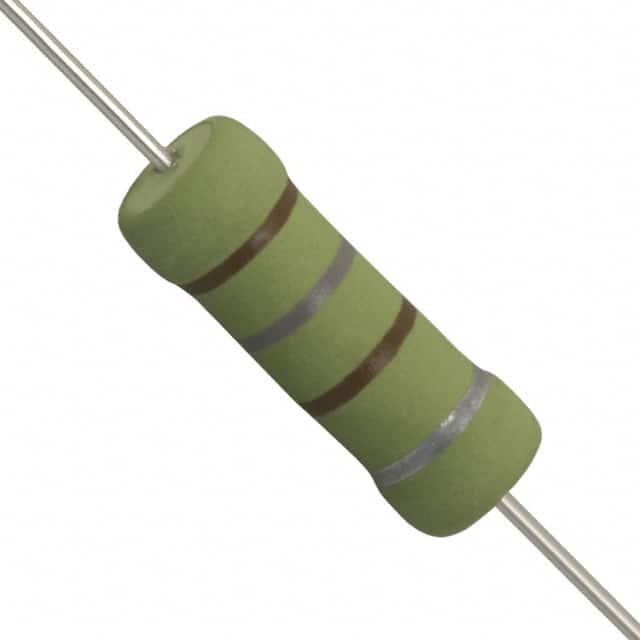

OHMITE 通孔电阻 OY181KE

OY181KE概述

    # OX/OY系列固定陶瓷电阻器技术手册

    产品简介


    OX/OY系列固定陶瓷电阻器是专为处理高压、高能脉冲及峰值功率设计的理想选择。这些电阻器广泛应用于高压电源、RC抑制电路以及启动电流限制器等领域,能够替代难以采购的传统碳化物电阻器。其坚固耐用的设计使其在恶劣环境下依然保持优异性能,适用于多种工业和消费电子应用场景。

    技术参数


    | 参数 | 规格值 |

    | 额定功率(瓦) | OX: 1W;OY: 2W |
    | 最大工作电压(伏特) | OX: 300V;OY: 400V |
    | 绝缘强度(伏特) | OX: 500V;OY: 700V |
    | 最大过载电压(伏特) | OX: 600V;OY: 800V |
    | 最大脉冲电压(伏特) | OX: 14KV;OY: 20KV |
    | 温度系数 | -1300 ±300 ppm/°C |
    | 工作温度范围 | -40°C 至 +220°C |
    | 尺寸 | OX: 16.5mm × 38mm;OY: 19mm × 22.5mm |
    | 包装方式 | Tape & Reel 或 Bulk |
    | RoHS 合规性 | 符合 RoHS 标准 |

    产品特点和优势


    独特功能:
    - 高能量密度需求满足:OX/OY系列能够在短时间内承受高电流脉冲而不损坏。
    - 峰值功率能力卓越:适配于需要高能负载的应用场景。
    - 替代传统碳化物电阻器:减少供应链风险,提高产品可靠性。
    市场竞争力:
    - 在高压、高能环境中表现优异。
    - 小巧紧凑的设计适合空间受限的应用场合。
    - 稳定且一致的性能保证了长期运行的可靠性。

    应用案例和使用建议


    应用场景:
    - 高能脉冲电路:如激光驱动器中的阻抗匹配电路。
    - 高压供电系统:如太阳能逆变器中保护模块。
    - 抑制干扰电路:如开关电源中吸收电路。
    使用建议:
    - 测试条件:在实际应用前需确保符合手册中的脉冲耐受测试条件。
    - 散热管理:对于大功率应用,需考虑良好的散热设计以延长使用寿命。
    - 安装位置:尽量避免高温或强电磁干扰区域,以减少对电阻器性能的影响。

    兼容性和支持


    兼容性:
    OX/OY系列电阻器可以无缝集成到多种电路设计中,与其他标准接口的电子元件完全兼容。
    支持和服务:
    - 技术支持:制造商提供详尽的技术文档和支持服务。
    - 售后保障:提供质保期内的维修和更换服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 脉冲耐久性不足 | 确认实际使用环境并调整额定值 |
    | 高温环境下性能下降 | 加强散热措施 |
    | 接线端焊接不良 | 使用无铅焊料进行牢固焊接 |

    总结和推荐


    OX/OY系列固定陶瓷电阻器以其出色的高能脉冲耐受能力、稳定的性能和广泛的适用性,在高压和高能电路设计中展现出显著的优势。其坚固的设计和可靠的性能使其成为许多工业领域的首选组件。
    推荐指数:★★★★★
    综上所述,如果您正在寻找一款能在高压和高能环境下稳定工作的电阻器,OX/OY系列是一个非常值得推荐的选择。无论是替换老旧的碳化物电阻器还是用于新型电路设计,这款产品都能满足您的需求。

OY181KE参数

参数
电阻值 180Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY181KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY181KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY181KE OY181KE数据手册

OY181KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
