OX220KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 22Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: N-OX220KE
供应商: 云汉优选
标准整包数: 1

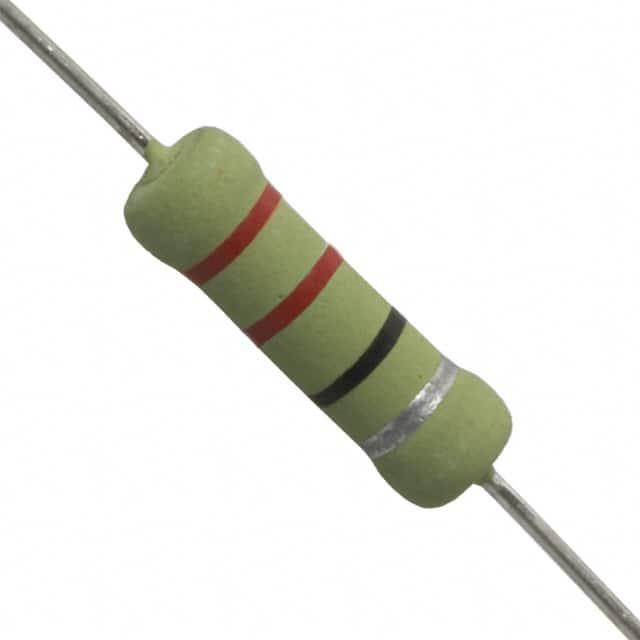

OHMITE 通孔电阻 OX220KE

OX220KE概述

    # OX/OY Series 固定陶瓷电阻产品综述

    1. 产品简介


    基本描述
    OHMITE公司的OX/OY系列固定陶瓷电阻是一种适用于各种高能效电路的理想选择。这些电阻具有优越的抗脉冲性能,特别适合用于峰值功率和高能量电路。它们可以在高温、高压环境下稳定工作,并且能够替代难以获取的碳复合电阻。
    主要功能
    - 高电压和高能量电路
    - 峰值功率处理能力
    - 抗脉冲能力强
    - 替代碳复合电阻
    应用领域
    - 高压电源电路
    - RC消波电路
    - 启动限流电路
    - 其他需要高可靠性和强抗干扰能力的电路

    2. 技术参数


    | 参数 | OX 系列 | OY 系列 |
    |
    | 最大功率 (瓦) | 1W | 2W |
    | 电阻范围 (Ω) | 3.3Ω 至 100KΩ | 3.3Ω 至 1MΩ |
    | 最大电压 (伏) | 300V | 400V |
    | 脉冲耐受能力 (伏) | 14KV (见电路图) | 20KV (见电路图) |
    | 温度系数 (ppm/°C) | -1300 ± 300 | -1300 ± 300 |
    | 工作温度范围 (℃) | -40 至 +220 | -40 至 +220 |
    | 绝缘强度 (伏) | 500V | 700V |
    | 最大过载电压 (伏) | 600V | 800V |

    3. 产品特点和优势


    独特功能
    - 替换碳复合电阻:由于碳复合电阻难以采购,OX/OY系列成为可靠的替代品。
    - 高可靠性:能够承受高能脉冲而不降低性能。
    - 宽工作范围:适用于广泛的电压和温度条件。
    - RoHS合规:无铅设计符合环保要求。
    优势
    - 耐用性:良好的抗短时过载能力和热冲击性能。
    - 精准度:10%的标准容差确保电阻在额定范围内工作的准确性。
    - 环境适应性:可承受高湿度和极端温度条件。

    4. 应用案例和使用建议


    应用场景
    OX/OY系列广泛应用于电源供应电路、RC消波电路以及启动限流电路。这些电路需要能够处理高能脉冲并保持长期稳定的性能。
    使用建议
    - 在使用之前,确保了解电路的实际需求和预期的脉冲强度。
    - 检查电阻的额定功率和电压是否匹配,避免因过度功率导致的损坏。
    - 在需要频繁高能量脉冲的应用中,考虑增加冗余或辅助保护措施。

    5. 兼容性和支持


    兼容性
    OX/OY系列电阻可以与其他标准陶瓷电阻互换使用,但需要注意的是它们的工作参数可能会有所不同。对于复杂电路的设计,最好咨询制造商以获得专业建议。
    支持信息
    - 制造商:OHMITE公司提供详尽的技术支持和售后服务。
    - 资料下载:访问官方网站以获取更多技术文档和应用指南。

    6. 常见问题与解决方案


    常见问题及解决方案
    1. 问题:电阻在高湿度环境中出现异常。
    - 解决方案:确保电阻在合适的湿度条件下工作,并考虑增加额外的防护措施,如使用密封盒。

    2. 问题:电阻温度过高导致性能下降。
    - 解决方案:确认电路设计是否合理,是否有足够的散热措施。必要时增加散热片或其他冷却装置。

    3. 问题:长时间运行后,电阻精度降低。
    - 解决方案:定期检查电阻的工作状态,必要时进行校准或更换。

    7. 总结和推荐


    综合评估
    OHMITE的OX/OY系列固定陶瓷电阻是一款在高压、高能量和恶劣环境中表现出色的产品。它们拥有优异的抗脉冲性能和稳定性,是电源设计和高能电路的理想选择。此外,它们还能有效替代难以获取的碳复合电阻。
    推荐意见
    我们强烈推荐使用OX/OY系列电阻,特别是针对那些需要高可靠性和抗脉冲能力的应用场合。通过遵循制造商提供的指导原则,用户可以充分发挥这些电阻的优势。

OX220KE参数

参数
电阻值 22Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX220KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX220KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX220KE OX220KE数据手册

OX220KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
