40J10RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10Ω ±5% 10W ±20ppm/℃ 通孔安装 48.3mm(长度)
供应商型号: 40J10RE
供应商: Master
标准整包数: 25

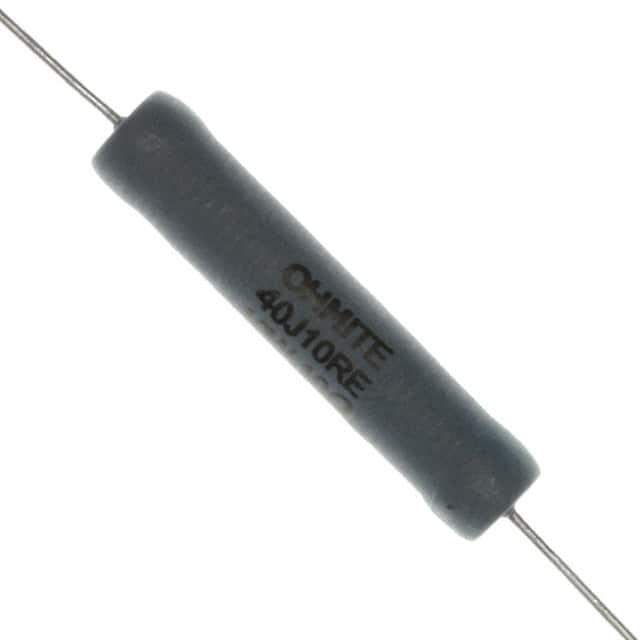

OHMITE 通孔电阻 40J10RE

40J10RE概述

    40 Series Ohmicone® Silicone-Ceramic Conformal Axial Terminal Wirewound Resistors

    1. 产品简介


    Ohmite公司生产的40系列Ohmicone® Silicone-Ceramic Conformal Axial Terminal Wirewound电阻器是一款经济高效的电子元器件,适用于商业、工业和通信设备等广泛应用。这些电阻器具有优异的稳定性,在高温条件下依然表现出色,是各种电气和电子应用的理想选择。40系列提供1%和5%两种容差等级,且均为无感绕制设计。

    2. 技术参数


    - 额定功率:根据环境温度25℃时的自由空气额定值
    - 过载能力:小于5瓦时为额定功率的5倍持续5秒;5瓦及以上为额定功率的10倍持续5秒
    - 温度系数:
    - 小于1Ω:±90 ppm/°C
    - 1Ω至9.99Ω:±50 ppm/°C
    - 10Ω及以上:±20 ppm/°C
    - 工作温度范围:-55°C至+275°C
    - 引脚尺寸:
    - 长度:41号1.0英寸,42号2.0英寸,43号3.0英寸,45号5.0英寸,47号7.0英寸,40号10.0英寸
    - 直径:41号0.437英寸,42号0.406英寸,43号0.593英寸,45号0.937英寸,47号1.280英寸,40号1.900英寸
    - 引线直径:41号24号,42号20号,43号20号,45号18号,47号18号,40号18号
    - 电阻值:0.10Ω至150,000Ω
    - 电压额定值:150V(41号),100V(42号),200V(43号),460V(45号),670V(47号),1000V(40号)

    3. 产品特点和优势


    - 经济实惠:40系列电阻器以其高性价比在市场上脱颖而出。
    - 广泛适用性:它们适用于各种行业和设备,如商业、工业和通信设备。
    - 稳定性能:即使在极端温度条件下也能保持稳定性,适合高温度的应用环境。
    - 结构坚固:采用全焊接结构,提高了耐用性。
    - 环保合规:符合RoHS标准,不含铅、汞等有害物质,对环境友好。
    - 多种电阻值可选:提供从0.10Ω到150,000Ω的多种阻值选择。

    4. 应用案例和使用建议


    - 工业自动化设备:可用于各类传感器、驱动器和其他自动化控制系统的电路中,保证电路的稳定运行。
    - 通信设备:在高频信号处理和滤波器中,这些电阻器能够有效抑制噪声干扰,提高信号传输质量。
    - 温度传感器:在需要极高温度测量精度的应用场合,40系列电阻器能够提供可靠的测量结果。
    使用建议:
    - 在高电流或高温环境下使用时,需注意散热,确保不超过额定功率。
    - 高频应用时,考虑使用无感绕制版本以减少寄生电感的影响。

    5. 兼容性和支持


    - 兼容性:40系列电阻器可与其他标准连接器和电路板接口完美配合。
    - 技术支持:Ohmite公司提供详细的技术文档、安装指南和售后支持服务,确保用户能够轻松集成并维护这些组件。

    6. 常见问题与解决方案


    - 问题1:电阻器出现过热现象。
    - 解决方案:检查电路负载是否超过额定值,适当调整电路设计以降低功耗。
    - 问题2:阻值变化超出预期。
    - 解决方案:确保正确连接和焊接,避免外部机械应力影响阻值稳定性。
    - 问题3:设备运行时发出异常声音。
    - 解决方案:检查是否有松动的连接或不良焊接点,重新紧固或重焊相关部件。

    7. 总结和推荐


    总体而言,Ohmite的40系列Ohmicone® Silicone-Ceramic Conformal Axial Terminal Wirewound电阻器凭借其出色的稳定性和经济性,在多种应用环境中表现优异。我们强烈推荐此款产品用于需要高可靠性和低成本的电路设计中。它不仅适用于一般用途的电气和电子设备,还能满足苛刻的工业和通信需求。

40J10RE参数

参数
电阻值 10Ω
精度 ±5%
额定功率 10W
温度系数 ±20ppm/℃
长*宽*高 48.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

40J10RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

40J10RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 40J10RE 40J10RE数据手册

40J10RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.748 ¥ 14.8056
100+ $ 1.5914 ¥ 13.2318
250+ $ 1.5478 ¥ 12.8693
500+ $ 1.431 ¥ 11.8919
1000+ $ 1.3821 ¥ 11.3176
2500+ $ 1.3504 ¥ 11.0584
5000+ $ 1.3293 ¥ 10.8856
7500+ $ 1.3293 ¥ 10.8856
库存: 50
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 370.14
