OY221KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 220Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY221KE-ND
供应商: Digi-Key
标准整包数: 1

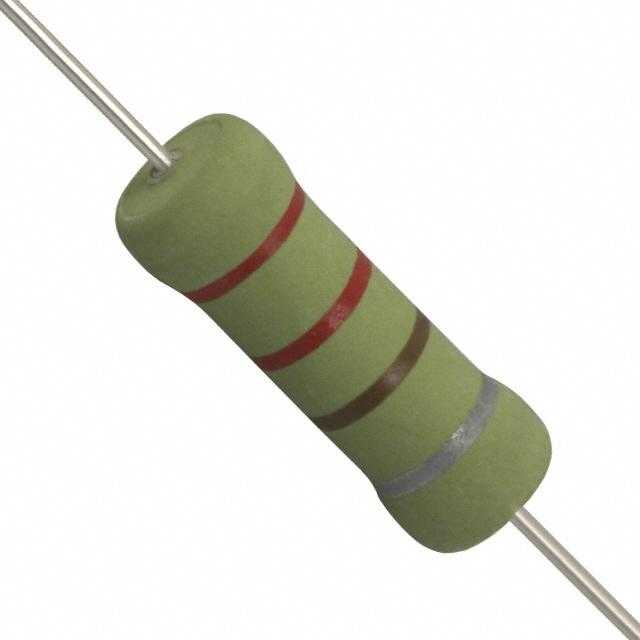

OHMITE 通孔电阻 OY221KE

OY221KE概述

    电子元器件产品技术手册解析:OX/OY系列固定陶瓷电阻

    产品简介


    OX/OY系列固定陶瓷电阻是专为处理高能需求而设计的高性能电阻器。它们特别适用于涉及电涌、高峰值功率或高能量的应用场合。这些电阻器可广泛应用于高压电源供应器、R-C抑制电路及启动限制器中,且通常可以替代难以采购的碳化物电阻器。本系列提供了两种型号:OX(1瓦)和OY(2瓦),适合多种电路设计需求。

    技术参数


    - 型号:OX, OY
    - 功率:OX为1瓦,OY为2瓦
    - 电阻范围:OX: 3.3Ω-100KΩ, OY: 3.3Ω-1MΩ
    - 最大工作电压:OX: 300V, OY: 400V
    - 瞬时脉冲电压:OX: 14kV, OY: 20kV
    - 容差:10%
    - 操作温度范围:-40°C至+220°C
    - 引脚终端:无铅焊锡涂层
    - 封装材料:硅基陶瓷
    - 绝缘强度:OX: 500V, OY: 700V
    - 最大过载电压:OX: 600V, OY: 800V

    产品特点和优势


    OX/OY系列电阻器的主要特点是能够承受高能需求,替代传统的碳化物电阻器,提供了更稳定的性能。其独特的结构设计使其在严苛的工作环境中表现出色,例如高温和高压条件。此外,这些电阻器还具有很高的可靠性,符合MIL-STD-202标准中的多项测试要求,包括寿命测试、短时间过载测试、热冲击测试和湿度抵抗测试。

    应用案例和使用建议


    该系列电阻器非常适合用于需要高能吸收的应用场景,如高压电源供应器、防浪涌保护装置和电源滤波器。对于需要在高频环境下工作的系统,这些电阻器能够提供稳定可靠的性能。在实际应用中,建议遵循制造商提供的电路图进行安装,并确保所有电气连接牢固可靠,以充分利用这些电阻器的性能优势。

    兼容性和支持


    OX/OY系列电阻器支持Pb-free焊接工艺,因此与现代电路板制造标准完全兼容。厂商提供了详细的技术支持和维护服务,确保客户能够在安装和使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:如何正确选择合适的电阻器型号?
    解决方案:根据应用所需的电阻值和功率选择合适的型号。OX系列适用于低功率应用,而OY系列则适用于更高功率的需求。

    2. 问题:电阻器在长时间使用后出现性能下降怎么办?
    解决方案:定期检查电阻器的工作状态,确保安装环境满足制造商的要求,必要时更换以保证系统正常运行。

    总结和推荐


    OX/OY系列固定陶瓷电阻凭借其出色的性能和高可靠性,成为各种高能需求应用的理想选择。通过其独特的设计和广泛的适用性,该系列产品在市场上具备显著的竞争优势。对于需要在严苛环境中使用高性能电阻器的项目,我们强烈推荐使用OX/OY系列电阻器。

OY221KE参数

参数
电阻值 220Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY221KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY221KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY221KE OY221KE数据手册

OY221KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7908 ¥ 32.0323
10+ $ 2.5434 ¥ 21.4917
25+ $ 2.1249 ¥ 18.6462
50+ $ 1.9215 ¥ 16.0806
100+ $ 1.7486 ¥ 14.6332
250+ $ 1.5592 ¥ 13.0483
500+ $ 1.4407 ¥ 12.057
1000+ $ 1.3401 ¥ 11.2146
5000+ $ 1.161 ¥ 9.7164
库存: 1421
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.03
