KDV12FR050ET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 50mΩ ±1% 500mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 10B-4015846-4
供应商: 国内现货
标准整包数: 10

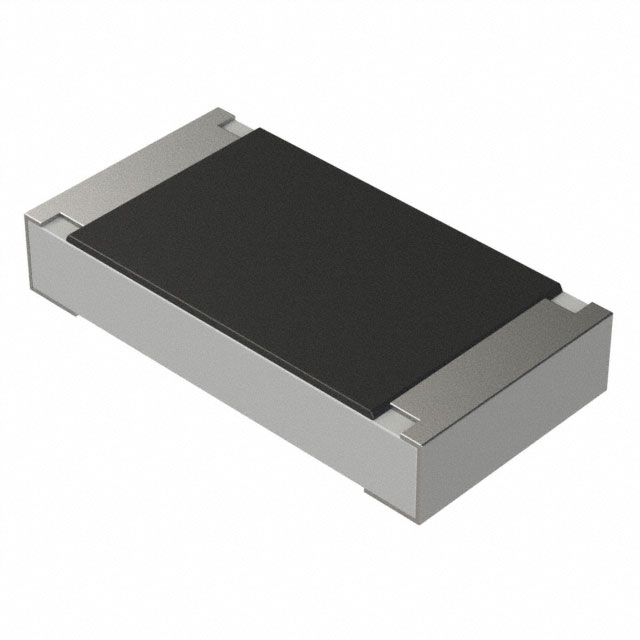

OHMITE 贴片电阻 KDV12FR050ET

KDV12FR050ET概述

    KDV系列金属薄膜低电阻芯片电阻

    1. 产品简介


    KDV系列是Ohmite公司推出的金属薄膜低电阻芯片电阻。这些电阻器以其卓越的稳定性和高精度的电流检测能力而著称。适用于消费电子、计算机、电信、测量仪器、工业电源和电池管理系统等多个领域。其独特的设计使其成为广泛应用的理想选择。

    2. 技术参数


    | 系列 | 尺寸(mm) | 额定功率 @ 70°C (W) | 最大额定电流 (A) | 最大过载电流 (A) | TCR (ppm/°C) | 电阻范围 (Ω) |

    | KDV02 | 0.60 x 0.30 x 0.26 | 1/10 | 1.41 | 3.16 | ±100 | 50mΩ ~ 100mΩ |
    | KDV04 | 1.00 x 0.50 x 0.35 | 1/8 | 1.58 | 3.54 | ±100 | 50mΩ ~ 100mΩ |
    | KDV06 | 1.60 x 0.80 x 0.45 | 1/5 | 2.00 | 4.47 | ±100 | 50mΩ ~ 100mΩ |
    | KDV08 | 2.00 x 1.25 x 0.55 | 1/4 | 2.24 | 5.00 | ±100 | 50mΩ ~ 100mΩ |
    | KDV12 | 3.10 x 1.60 x 0.55 | 1/2 | 3.16 | 7.07 | ±100 | 50mΩ ~ 100mΩ |

    3. 产品特点和优势


    - 低电阻 / 温度系数 (TCR) / 电感:这些电阻具有极低的电阻值,使其特别适合用于需要精确电流检测的应用。
    - 长期稳定性优秀:KDV系列电阻在长时间使用后仍能保持其电气特性的稳定。
    - 高精度电流检测:由于其低电阻特性,可以实现非常精确的电流测量。
    - 高功率能力:在各种应用中提供可靠的工作性能。
    - 无卤素且铅自由:符合环保标准。
    - RoHS合规:完全符合欧盟的环保要求。

    4. 应用案例和使用建议


    KDV系列电阻广泛应用于各种需要低电阻和高精度测量的场合,如电流传感器、测量仪器和工业控制系统等。为了确保最佳性能,在使用时应避免过热,特别是在高负载条件下,确保良好的散热条件以维持正常运行。

    5. 兼容性和支持


    KDV系列电阻与其他标准电子组件具有良好的兼容性,适用于广泛的电子系统和电路板设计。Ohmite公司提供了详尽的技术支持和维护服务,确保用户能够顺利安装和使用这些组件。

    6. 常见问题与解决方案


    - 问题:长时间使用后电阻值漂移?
    - 解决方法:定期检查并重新校准系统,确保电阻的准确性。

    - 问题:工作温度超出推荐范围?
    - 解决方法:确保系统处于推荐的工作温度范围内,避免过高或过低的温度导致电阻损坏。

    7. 总结和推荐


    KDV系列金属薄膜低电阻芯片电阻凭借其优秀的性能、高精度和可靠性,在众多应用场景中表现出色。无论是消费电子、工业控制还是通信设备,这些电阻都将是您的理想选择。我们强烈推荐在需要高精度和稳定性的情况下使用KDV系列电阻。

KDV12FR050ET参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KDV12FR050ET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

KDV12FR050ET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE KDV12FR050ET KDV12FR050ET数据手册

KDV12FR050ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
