252BA253KDS

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 25KΩ ±10% 5W 通孔安装 54mm(长度)
供应商型号: 252BA253KDS
供应商: 期货订购
标准整包数: 1

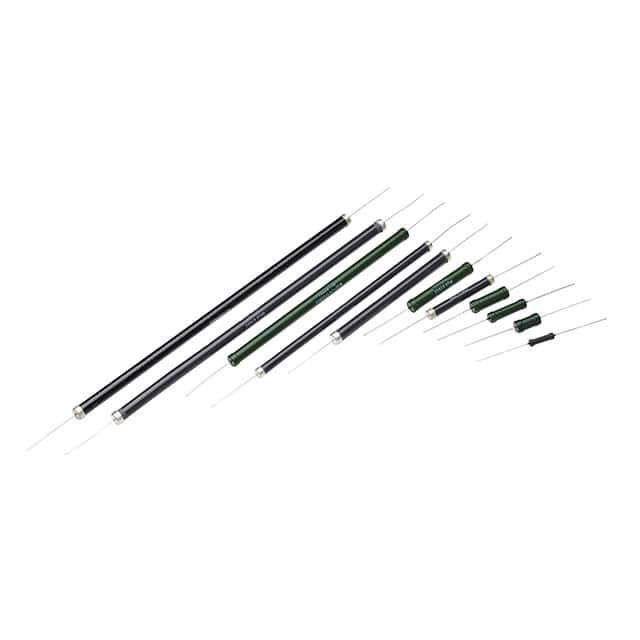

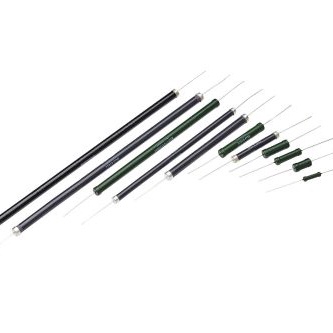

OHMITE 通孔电阻 252BA253KDS

252BA253KDS概述

    电子元器件技术手册:100 & 200 系列陶瓷轴向电阻器

    1. 产品简介


    100 & 200 系列陶瓷轴向电阻器提供了一种高效能、紧凑型的非感应式陶瓷电阻器。它们适用于需要处理高脉冲峰值功率和能量的小型化应用场景。这些电阻器的主要特点是具有固有的非感应特性,并且能够将能量和功率均匀分布在整个电阻体中。我们提供了全系列坚固耐用的陶瓷电阻器,包括定制设计。此外,三种不同类型的陶瓷材料可供选择,以满足最苛刻的应用需求。

    2. 技术参数


    基本技术规格:
    - 工作温度范围:SP 类型 -55°C 到 +350°C,AS 和 BA 类型 -55°C 到 +230°C
    - 阻值范围:从 25 Ω 到 1 MΩ
    - 功率等级:从 1.2 W 到 70 W(具体取决于型号)
    - 脉冲能量等级:从 15 J 到 4600 J(具体取决于型号)
    性能参数:
    - 峰值电流:可达 700 A(具体取决于型号)
    - 最大连续工作温度:SP 类型为 350°C,AS 和 BA 类型为 230°C
    - 电压额定值:最高可达 25,000 V(具体取决于型号)
    - 电容值:不包括电容和引线以及涂层
    主要型号规格(例如):
    | 系列 | 阻值范围 (Ω) | 功率等级 (W) | 脉冲能量 (J) | 电压 (V) | 峰值电流 (A) | 重量 (g) |
    ||
    | 231AS | 25-6,350 | 1.5 | 75 | 1,500 | 90 | 0.44 |

    3. 产品特点和优势


    独特功能和优势:
    - 非感应式“固态陶瓷”电阻器:通过无感应设计提高可靠性。
    - 能量均匀分布:在整个电阻体中实现能量和功率的均匀分布,避免局部过热。
    - 高功率耗散:部分型号的功率耗散高达 70 W。
    - 高电压和能量吸收能力:可承受极高电压和脉冲能量,适合高压和高能应用。
    - 多种安装方式:支持通孔或柱状安装。

    4. 应用案例和使用建议


    典型应用场景:
    - DC 耦合和滤波电容放电
    - 电压平衡
    - 预充电/启动限流
    - 电压分压
    - EMI/RFI 测试电路
    - 软启动/启动限流器
    - RC 吸收电路
    使用建议:
    - 在高温环境中使用时,建议选择具有较高工作温度极限的型号,如 SP 类型。
    - 对于要求严格能量管理的应用,应选用能处理较大脉冲能量的型号。
    - 确保选择合适尺寸的电阻器,以匹配所需的阻值范围和功率要求。

    5. 兼容性和支持


    兼容性:
    - 本系列产品适用于多种电子设备和系统,包括电源供应器、测试设备和工业控制设备。
    - 与现有碳成分电阻器相比,可以作为替代品,提供更稳定的性能和更高的可靠性。
    支持和服务:
    - OHMITE 提供详尽的技术支持和售后服务,确保客户获得最佳使用体验。
    - 提供详细的使用指南和技术文档,帮助用户了解如何正确安装和使用该产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题 1:如何选择合适的阻值?
    - 解决方案:根据具体应用需求和所需电流水平,参考产品手册中的参数选择。
    - 问题 2:如何应对高电压下的稳定性?
    - 解决方案:选择高电压等级的型号,并确保正确的安装方法和防护措施。
    - 问题 3:如何处理长时间运行中的温升?
    - 解决方案:按照手册建议进行适当的散热设计,并定期检查运行状态。

    7. 总结和推荐


    总结:
    100 & 200 系列陶瓷轴向电阻器以其优异的性能和广泛的应用范围,在多种电子设备中表现出色。其高可靠性和稳定性使得它们成为许多应用的理想选择。特别适合那些需要处理高功率和能量的应用场合。
    推荐:
    强烈推荐在高压、高功率和高能量应用中使用这些电阻器。它们不仅具有出色的性能,而且提供了广泛的适用性,能够在各种环境中可靠运行。

252BA253KDS参数

参数
电阻值 25KΩ
精度 ±10%
额定功率 5W
温度系数 -
长*宽*高 54mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

252BA253KDS厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

252BA253KDS数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 252BA253KDS 252BA253KDS数据手册

252BA253KDS封装设计

查看详情并下载
Symbol
Footprint
3D Model
