首页  >  产品百科  >  OY330KE

OY330KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 33Ω ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY330KE
供应商: Master
标准整包数: 50

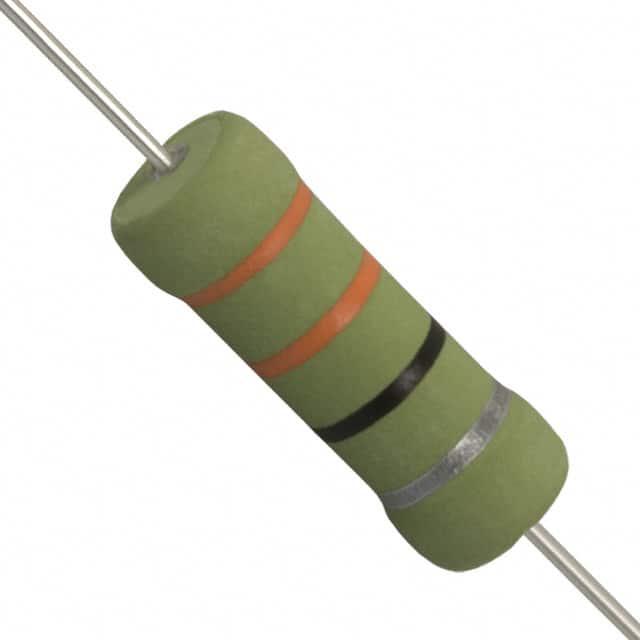

OHMITE 通孔电阻 OY330KE

OY330KE概述

    OX/OY Series 固定陶瓷电阻器:高性能功率电阻



    产品简介




    OHMITE的OX/OY系列固定陶瓷电阻器是专为高电压和高能量应用设计的理想选择。这些电阻器特别适用于电源电路、电容补偿器和浪涌限制电路等场合。相较于传统的碳素电阻器,OX/OY系列具有更好的性能表现,特别是在高电压和大功率应用方面。


    技术参数




    - 电阻范围: 3.3Ω 至 1MΩ
    - 功率规格:
    - OX系列: 1瓦特
    - OY系列: 2瓦特
    - 工作电压:
    - OX系列: 最大300V
    - OY系列: 最大400V
    - 最大过载电压:
    - OX系列: 600V
    - OY系列: 800V
    - 最大脉冲电压:
    - OX系列: 14KV
    - OY系列: 20KV
    - 温度系数: -1300 ±300 ppm/°C
    - 温度范围: -40°C至+220°C
    - 耐久性: 符合MIL-STD-202标准的寿命测试和热冲击测试
    - 环境要求: 高湿度(1000小时@40°C,相对湿度90-95%)


    产品特点和优势




    - 替换传统碳素电阻器: OX/OY系列电阻器可以替代1瓦特和2瓦特的碳素电阻器,提供更高的可靠性和稳定性。
    - 高能效密度: 满足高能量密度的需求。
    - 宽范围的工作条件: 适用于广泛的电压和电流条件。
    - 高精度: 10%的公差范围,确保了稳定性和准确性。


    应用案例和使用建议




    - 高能应用: 在开关电源、脉冲电路和瞬态保护电路中使用。
    - 高温环境: 适用于高温环境下的电阻器需求,如工业加热和控制系统。
    - 使用建议: 建议在设计时考虑散热管理,以保证长期稳定性。如果需要更高的电流或功率,可以并联多个电阻器。


    兼容性和支持




    - 封装形式: 提供带盘和散装两种包装方式,便于不同的安装需求。
    - 认证: 罗氏(RoHS)认证,符合环保要求。
    - 制造商支持: OHMITE公司提供详细的技术文档和支持服务,包括使用手册和样品申请。


    常见问题与解决方案




    - 问题: 在高温环境下电阻器出现漂移。
    - 解决方案: 确保良好的散热设计,必要时添加散热片或风冷系统。
    - 问题: 脉冲电路中的电阻器烧毁。
    - 解决方案: 使用更高额定值的电阻器,或者增加散热措施,降低电阻器工作温度。


    总结和推荐




    OX/OY系列固定陶瓷电阻器以其高可靠性、高精度和广泛应用范围脱颖而出。在高电压和高能量应用中表现出色,特别适合在恶劣环境中使用的场景。对于需要高稳定性的设计,强烈推荐使用OX/OY系列电阻器。

OY330KE参数

参数
电阻值 33Ω
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY330KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY330KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY330KE OY330KE数据手册

OY330KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.9075 ¥ 15.8601
250+ $ 1.853 ¥ 15.4069
500+ $ 1.4204 ¥ 11.8038
1000+ $ 1.3504 ¥ 11.0584
2500+ $ 1.1289 ¥ 9.2442
5000+ $ 1.1078 ¥ 9.0714
7500+ $ 1.055 ¥ 8.6394
10000+ $ 1.055 ¥ 8.6394
库存: 3450
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 793
直接购买
加入购物车
