20J600E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 600Ω ±5% 10W ±30ppm/℃ 通孔安装 47.2mm(长度)
供应商型号: 588-20J600E
供应商: Mouser
标准整包数: 1

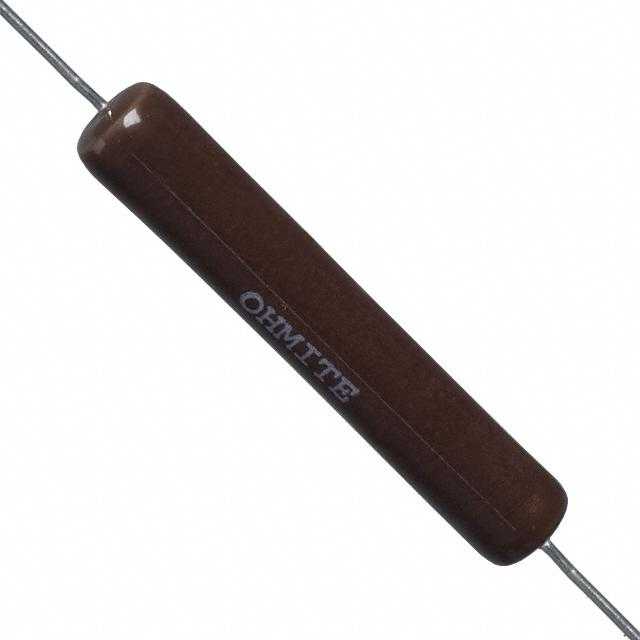

OHMITE 通孔电阻 20J600E

20J600E概述

    20 系列玻璃釉轴向引脚线绕电阻器

    产品简介


    20 系列玻璃釉轴向引脚线绕电阻器是一款适用于计算机、通信和工业应用的耐用且经济型电阻器。它们是计算机、通讯设备和工业控制系统中的理想选择,具备卓越的可靠性、成本效益和质量标准。该系列产品拥有高耐湿度和温度循环能力,非常适合需要长期稳定性的工业应用场合。

    技术参数


    - 涂层: 玻璃釉涂层
    - 引脚材质: 轴向焊接引脚
    - 材料: 陶瓷芯
    - 容差: ±5%(标准);其他容差可选
    - 降额: 在 25°C 自由空气下额定功率的基础上,超过 350°C 温度时线性降额为零
    - 过载: 小于 7W 时为额定功率的 5 倍,持续 5 秒;7W 及以上为额定功率的 10 倍,持续 5 秒
    - 温度系数: 1Ω 至 9.99Ω:±50 ppm/°C;10Ω 及以上:±30 ppm/°C
    - 额定功率: 1W - 10W(取决于型号)
    - 最大电压: 根据电阻值及欧姆定律计算得出
    | 系列 | 功率(W) | 阻值范围(Ω) | 最大电压(V) |
    | : | : | : | : |
    | 21 | 1 | 1.0 - 3.0K | 75 |
    | 22 | 2 | 1.0 - 3.0K | 65 |
    | 23 | 3 | 0.1 - 10K | 135 |
    | 25 | 5 | 0.1 - 28K | 330 |
    | 27 | 7 | 0.1 - 25K | 450 |
    | 20 | 10 | 0.1 - 100K | 720 |

    产品特点和优势


    - 坚固的玻璃釉涂层:能够承受高湿度和温度循环,适合恶劣环境应用。
    - 耐用性强:适合工业应用,特别是对可靠性要求高的场合。
    - 全焊结构:提供更高的机械稳定性。
    - 无铅火焰阻燃玻璃釉涂层:环保且安全。
    - 符合 RoHS 标准:通过添加“E”后缀指定。
    - 成本效益高:具备与高价 90 系列电阻器相同的电气属性。

    应用案例和使用建议


    - 应用案例:用于电信基础设施、电源管理系统和计算机控制板上的稳压电路。
    - 使用建议:
    - 由于部分特定阻值可能存在供应限制,请在订购前确认库存。
    - 对于非常细的电阻丝,建议进行烧结和热循环测试以确保稳定性。


    兼容性和支持


    - 兼容性:适用于大多数标准电路板设计,可通过更改尺寸和连接器实现兼容。
    - 支持:提供全面的技术文档和客户支持,以及特殊的订单服务如定制尺寸和特殊电阻值。

    常见问题与解决方案


    - 问题1: 温度过高导致电阻损坏
    - 解决方案: 使用适当的散热装置,确保电阻工作在规定温度范围内。
    - 问题2: 安装过程中引脚弯曲
    - 解决方案: 轻轻放置电阻并确保引脚直立,避免过度施力。
    - 问题3: 无法达到预期阻值
    - 解决方案: 检查是否选择了正确的阻值,并确认安装过程中没有损伤。

    总结和推荐


    20 系列玻璃釉轴向引脚线绕电阻器在耐用性、精度和可靠性方面表现出色。其坚固的设计和广泛的适用性使其成为各种工业应用的理想选择。强烈推荐在需要高可靠性的计算机、通讯设备和工业系统中使用此款电阻器。

20J600E参数

参数
电阻值 600Ω
精度 ±5%
额定功率 10W
温度系数 ±30ppm/℃
长*宽*高 47.2mm(长度)
安装方式 通孔安装
零件状态 在售

20J600E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

20J600E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 20J600E 20J600E数据手册

20J600E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8975 ¥ 16.0339
50+ $ 1.507 ¥ 12.7342
100+ $ 1.3824 ¥ 11.6813
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.03
