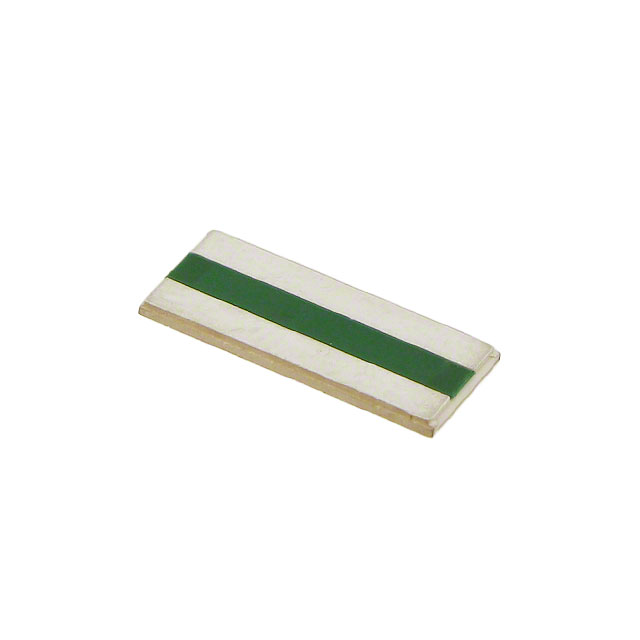

FCSL110R002GER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 2mΩ ±2% 5W ±100ppm/℃ 2043 贴片安装 5mm*11mm*700μm
供应商型号: 10B-2420536-4
供应商: 国内现货
标准整包数: 1
OHMITE 贴片电阻 FCSL110R002GER

FCSL110R002GER概述

    FCSL系列金属箔电流检测电阻技术手册

    产品简介


    FCSL系列金属箔电流检测电阻是Ohmite公司推出的新型产品,属于金属箔电流检测电阻范畴。这类电阻因其出色的温度系数(TCR)和稳定性,成为众多电路设计的理想选择。FCSL系列广泛应用于工业自动化、电源管理、汽车电子和通讯设备等领域,确保电路的高精度和可靠性。

    技术参数


    - 功率等级:1.0W至10W
    - 阻值范围:1mΩ至100mΩ
    - 耐热性:-55°C至+155°C
    - 最大温度:70°C(10W时为100°C)
    - 额定电压:√(额定功率×电阻值) V
    - 焊锡性:245°C ±5°C,最小覆盖率为90%
    - 引线强度:10W:2mm弯曲宽度,10s时间,玻璃环氧基板1.6mm厚
    - 耐潮湿性:60°C ±2°C,90~95%RH环境下连续运行
    - 冲击电流承受能力:最大为700W(140A),具体数值根据不同的系列型号有所不同
    - 温度系数(TCR):±0.5%至±150ppm/°C之间
    - 尺寸:根据不同系列有所变化,参见下表
    | 系列 | 功率等级(W) | 封装尺寸(L/W/H) (mm) |
    |
    | FCSL20 | 1.0 | 0.049/1.25x0.079/2.0x0.011/0.28 |
    | FCSL32 | 1.5 | 0.063/1.6x0.126/3.2x0.016/0.40 |
    | FCSL64 | 2.0 | 0.122/3.1x0.248/6.3x0.047/1.20 |
    | FCSL76 | 3.0 | 0.15/3.8x0.3/7.6x0.053/1.35 |
    | FCSL90 | 4.0 | 0.177/4.5x0.35/8.9x0.063/1.60 |
    | FCSL110 | 5.0 | 0.197/5.0x0.43/11.0x0.063/1.60 |
    | FCSL150 | 10.0 | 0.295/7.5x0.591/15.0x0.043/1.10 |

    产品特点和优势


    - 稳定的TCR:FCSL系列采用了金属箔技术,提供了非常低且稳定的温度系数,有效降低了电阻因温度变化而引起的误差。
    - 宽泛的阻值选择:阻值范围从1mΩ到100mΩ,能满足多种应用场景的需求。
    - 优良的耐高温和耐低温性能:能够在极端温度条件下稳定工作,确保电路在各种环境下都能正常运行。
    - 较高的功率处理能力:最高可达到10W,适合于大功率电流检测应用。
    - 自动插入设计:便于大规模生产装配,提高了生产效率。

    应用案例和使用建议


    FCSL系列金属箔电流检测电阻的应用十分广泛,例如在电源管理系统中用于监测输出电流,保证系统稳定运行;在汽车电子系统中用于电池管理和保护,防止过载和短路。
    使用建议:
    - 在高温环境下使用时,需注意保持良好的散热条件,避免因过热导致的电阻损坏。
    - 为确保最佳性能,在焊接时应控制温度和时间,按照制造商推荐的焊接曲线进行操作。
    - 对于特殊应用场景,如频繁启动停止的情况,应考虑使用耐冲击电流型号以提高产品的可靠性和寿命。

    兼容性和支持


    FCSL系列金属箔电流检测电阻具有广泛的适用性,能够与其他标准电子元件无缝对接,适用于多种电路布局和设计。Ohmite公司提供全面的技术支持,包括详细的安装指南和技术文档,帮助客户顺利实施产品应用。

    常见问题与解决方案


    - 问题一:在高电流工作环境下,电阻出现过热现象。
    - 解决方案:增加散热措施,如使用散热片或风扇等外部冷却手段来降低电阻的温升。

    - 问题二:电阻值随时间发生变化。
    - 解决方案:定期校准电阻值,使用质量更优的连接线材,减少接触电阻对测量结果的影响。

    - 问题三:无法实现高精度电流检测。
    - 解决方案:检查是否有电磁干扰存在,并采取相应的屏蔽措施;同时,确保焊接工艺符合要求,避免焊点不良导致精度下降。

    总结和推荐


    总体而言,FCSL系列金属箔电流检测电阻凭借其出色的性能和稳定性,成为市场上备受青睐的产品之一。无论是对于需要高精度电流检测的应用场合还是在恶劣环境下的稳定运行需求,该系列产品均能表现出色。因此,强烈推荐给寻求高质量电流检测解决方案的设计工程师和技术采购人员。

FCSL110R002GER参数

参数
电阻值 2mΩ
精度 ±2%
额定功率 5W
温度系数 ±100ppm/℃
长*宽*高 5mm*11mm*700μm
通用封装 2043
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
