OX104KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX104KE
供应商: Master
标准整包数: 100

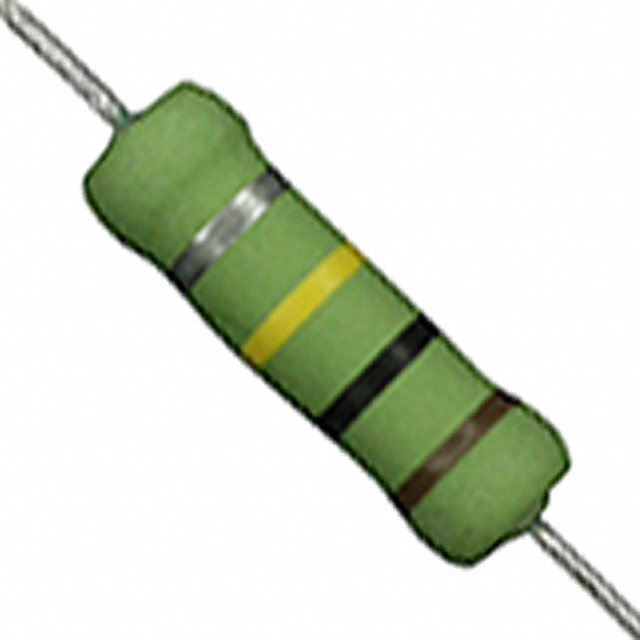

OHMITE 通孔电阻 OX104KE

OX104KE概述


    产品简介


    OX/OY系列陶瓷电阻器是由OHMITE公司生产的一类固定陶瓷电阻器,特别适用于处理电压冲击、高能量需求及峰值功率的应用场合。这些电阻器非常适合用于高压电源电路、R-C阻尼电路以及电流限制器中。它们通常可以替代难以采购的碳化物电阻器,提供稳定的性能和可靠性。

    技术参数


    - 类型:固定陶瓷电阻器
    - 电阻范围:OX系列(1瓦特)为3.3Ω至100kΩ,OY系列(2瓦特)为3.3Ω至1MΩ
    - 额定功率:OX系列为1瓦特,OY系列为2瓦特
    - 耐脉冲能量:OX系列为50焦耳,OY系列为80焦耳
    - 最大工作电压:OX系列为300伏,OY系列为400伏
    - 最大过载电压:OX系列为600伏,OY系列为800伏
    - 温度系数:-1300 ±300 ppm/°C
    - 耐久性:通过MIL-STD-202标准的多种测试,包括热冲击、湿度抵抗和脉冲电阻测试
    - 工作温度范围:-40°C至+220°C
    - 耐温性:降额线性从70°C时100%降至200°C时0%

    产品特点和优势


    OX/OY系列陶瓷电阻器具有以下优势:
    - 高能效:能够满足高密度能效的需求,适合各种高压应用场景。
    - 稳定性好:由于采用陶瓷材料,能够在广泛的温度范围内保持稳定的性能。
    - 高精度:精度可达±10%,适用于对精度要求较高的应用。
    - 良好的脉冲耐受能力:可以在脉冲条件下表现出色的稳定性和寿命。
    - 易于替换:可以直接替代传统的碳化物电阻器,降低了维护成本和难度。

    应用案例和使用建议


    这些电阻器广泛应用于需要处理高电压和大功率的电路中,例如开关电源、稳压器和工业控制系统等。为了确保最佳性能,建议按照制造商推荐的工作条件进行安装和使用。例如,在高温环境中工作时,需要注意适当降低负载以避免过热损坏。另外,使用过程中应注意不要超过最大工作电压和电流值。

    兼容性和支持


    该系列产品提供多种封装形式,包括带卷带和散装。这些电阻器不仅适用于新的设计,也适用于替代老旧型号。厂商提供了全面的技术支持和服务,包括安装指南和技术咨询。

    常见问题与解决方案


    - Q: 这些电阻器是否适用于高频电路?
    - A: 是的,这些电阻器具备良好的高频性能,适用于大多数高频应用场合。

    - Q: 是否存在过热风险?
    - A: 在正常工作条件下,这些电阻器的过热风险极低。但请遵循降额指导,特别是在高温环境下使用时。

    总结和推荐


    总的来说,OX/OY系列陶瓷电阻器是一款性能优异的产品,适用于高电压和高功率的应用场合。其优异的耐温性、高精度和可靠性使其成为许多工业和消费电子产品中的理想选择。强烈推荐在需要高性能电阻器的场合使用该系列产品。

OX104KE参数

参数
电阻值 100KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX104KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX104KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX104KE OX104KE数据手册

OX104KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0475 ¥ 8.7094
300+ $ 0.9832 ¥ 8.1747
500+ $ 0.9461 ¥ 7.8666
1000+ $ 0.9105 ¥ 7.5668
2500+ $ 0.7723 ¥ 6.324
5000+ $ 0.768 ¥ 6.2895
7500+ $ 0.7638 ¥ 6.2549
10000+ $ 0.7638 ¥ 6.2549
库存: 7800
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 870.94
直接购买
加入购物车
