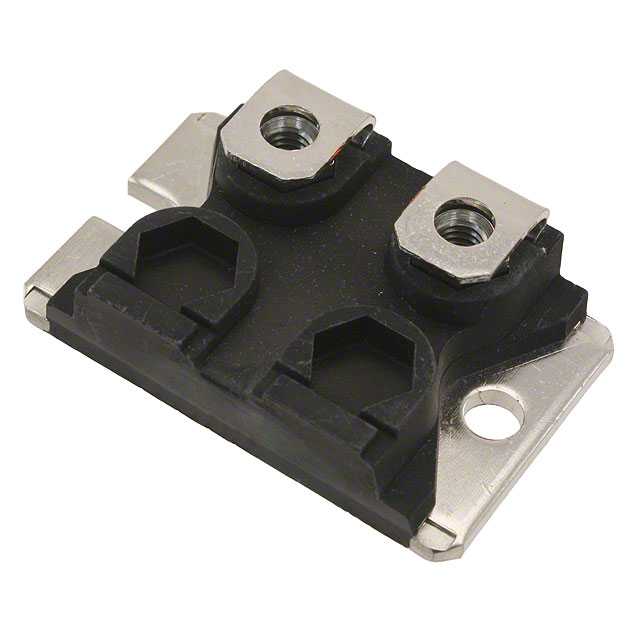

TGHHV100RJE

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 100Ω ±5% 120W ±250ppm/℃ SOT-227-2 贴片安装 38.1mm*24.9mm*12.26mm
供应商型号: TGHHV100RJE
供应商: Master
标准整包数: 1
OHMITE 贴片电阻 TGHHV100RJE

TGHHV100RJE概述

    TGH系列厚膜功率电阻器:产品概述与应用指南

    1. 产品简介


    TGH系列是120瓦和200瓦功率等级的SOT227封装厚膜功率电阻器。这些电阻器以其非感性设计、高功率容量和广泛的温度范围而著称,适用于多种应用领域,如变频器、电源供应系统、控制装置、电信设备、机器人技术和电机控制等。

    2. 技术参数


    | 参数 | 规格 |

    | 电阻范围 | 0.1Ω 至 1MΩ |
    | 允许误差 | ±5%,其他误差可根据需求定制 |
    | 温度系数 | ±250ppm(相对于25℃时参考至105℃) |
    | 最大工作电压 | 500V(1000V,不超过额定功率,通过√PR计算) |
    | 额定功率(85℃) | 120W(根据热降额图表调整) |
    | 介电强度 | 直流电至4000V对地 |
    | 热阻 | 对冷却板的热阻<0.35K/W |
    | 电容/质量 | 45pF |
    | 工作温度范围 | -55℃至+155℃ |

    3. 产品特点和优势


    - 非感性设计:适合高频和脉冲负载的应用场合。
    - 高可靠性:采用高温系数(±250ppm)材料,提高长期稳定性和使用寿命。
    - 优异的散热性能:与标准散热片配合使用可达到最大功率输出,且具备较高的过压抗性(最高可达2000Vrms/80pC)。
    - 多种配置选择:提供不同功率等级(120W或200W)和多种配置选项以满足不同的设计需求。

    4. 应用案例和使用建议


    - 变频器:利用高功率电阻来吸收瞬态电压和电流,确保稳定运行。
    - 开关电源:在DC-DC转换过程中实现能量管理。
    - 控制系统:如工业自动化中的反馈电路中作为采样电阻。
    - 通信设备:用于信号处理中的负载平衡。
    使用建议:安装时建议使用热导率大于1W/mK的热传导膏,以提高散热效率;另外需注意监控电阻底部温度,确保不超过限定值。

    5. 兼容性和支持


    TGH系列厚膜电阻器具有良好的通用性和兼容性,可以方便地集成到现有设备中。此外,供应商提供全面的技术支持和保修服务,确保客户能够顺利部署并长期保持设备性能。

    6. 常见问题与解决方案


    - Q: 在极端环境下使用时需要注意哪些事项?
    A: 应特别关注散热情况,避免过热导致损坏。使用适当的散热措施,并定期检查电阻器的温度。
    - Q: 如何判断电阻器是否已达到使用寿命?
    A: 通常情况下,通过观察电阻器的工作温度变化或测量其阻值漂移程度来评估老化状况。

    7. 总结和推荐


    总体而言,TGH系列厚膜功率电阻器凭借其出色的性能指标、广泛适用的应用领域及高效的售后服务,在市场上表现出强劲的竞争优势。对于需要高精度、高性能的电力电子应用来说,它是理想的选择。强烈推荐给那些寻找高质量、可靠功率电阻器的工程师和技术人员。

TGHHV100RJE参数

参数
电阻值 100Ω
精度 ±5%
额定功率 120W
温度系数 ±250ppm/℃
长*宽*高 38.1mm*24.9mm*12.26mm
通用封装 SOT-227-2
安装方式 贴片安装
零件状态 在售

TGHHV100RJE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。
