FC4L64R050FER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 50mΩ ±1% 2W ±50ppm/℃ 1225 贴片安装 3.2mm*6.4mm*700μm
供应商型号: FC4L64R050FER
供应商: Master
标准整包数: 1000

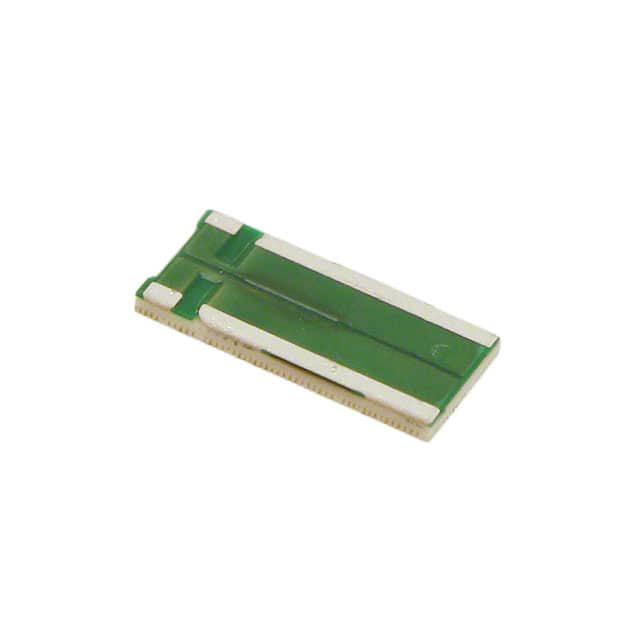

OHMITE 贴片电阻 FC4L64R050FER

FC4L64R050FER概述

    FC4L Series 四端子电流检测金属箔电阻技术手册

    1. 产品简介


    FC4L系列是Ohmite推出的四端子电流检测金属箔电阻器,具有非常低的温度系数(TCR),提供0.25瓦到5瓦的功率等级,并且电阻值低至1毫欧姆。这种电阻器采用Ni-Cu-Mn合金材料作为阻性元件,通过箔式结构设计实现了非常稳定的温度系数。此外,该系列产品具有四个电极:两个较大的电极用于电流管理,两个较小的电极用于电流测量。这使得FC4L系列能够在精密电路中实现精确的电流检测,非常适合在高精度电路和热敏感应用中使用。

    2. 技术参数


    - 功率等级:
    - FC4L16: 0.25W
    - FC4L32: 1W
    - FC4L64: 2W
    - FC4L76: 3W
    - FC4L90: 4W
    - FC4L110: 5W
    - 电阻范围:
    - FC4L16: 5mΩ, 10mΩ, 20mΩ, 50mΩ ~ 100mΩ
    - FC4L32: 1mΩ ~ 500mΩ
    - FC4L64: 1mΩ ~ 100mΩ
    - FC4L76: 1mΩ ~ 25mΩ
    - FC4L90: 1mΩ ~ 25mΩ
    - FC4L110: 1mΩ ~ 50mΩ
    - 额定电压: \(\sqrt{\text{额定功率} \times \text{电阻值}}\) 伏特
    - 耐热能力: 最大工作温度为70°C,最大存储温度为-55°C ~ +155°C (FC4L16为-40°C ~ +125°C)
    - 过载能力: 额定功率的1.5倍,持续时间5秒
    - 焊锡稳定性: 245°C ±5°C下,持续3±0.5秒,最小覆盖面积90%

    3. 产品特点和优势


    - 箔式构造: 确保非常稳定的温度系数
    - 自动插装设计: 适合自动化生产线
    - 标准尺寸: 适用于各种工业标准设备
    - 高耐热性能: 适合高温工作环境
    - 低热量电磁动: 在低发热环境中表现优异
    - 颜色标识: 白色(顶部)和绿色(底部)

    4. 应用案例和使用建议


    - 应用案例:
    - 电源管理系统: 由于其高精度和稳定性,FC4L系列特别适用于高精度的电源管理系统。
    - 汽车电子系统: 具备良好的耐温能力和高可靠性,适用于汽车电子系统的电流检测。
    - 测试设备: 精确的电流检测能力使其成为各类测试设备的理想选择。
    - 使用建议:
    - 温度控制: 在高温环境下使用时,应注意确保电路中的温度不超过其最高工作温度。
    - 电流限制: 使用过程中应合理设置电流限制,以避免过载。
    - 装配位置: 在安装过程中,要确保其正确对准并保持良好的电气连接。

    5. 兼容性和支持


    - 兼容性: FC4L系列与其他标准电子设备兼容,便于集成到现有系统中。
    - 厂商支持: Ohmite公司提供了全面的技术支持和售后服务,包括在线技术支持、用户手册和售后维修服务。

    6. 常见问题与解决方案


    - 问题1: 电阻值不稳定
    - 解决方案: 检查安装环境是否超出额定工作温度范围,必要时增加散热措施。

    - 问题2: 过载保护失效
    - 解决方案: 确认过载设定是否合理,必要时调整过载电流限制。
    - 问题3: 温度系数偏高
    - 解决方案: 确保使用环境符合规格要求,尽量避免极端温度变化。

    7. 总结和推荐


    FC4L系列金属箔电阻器以其出色的温度稳定性、高可靠性和广泛应用领域而著称。该系列具有多个型号,适用于不同的功率需求和电阻范围。尽管价格略高于普通电阻器,但其卓越的性能和长期稳定性使其成为精密电路设计的理想选择。强烈推荐在需要高精度电流检测的应用中使用FC4L系列电阻器。

FC4L64R050FER参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 3.2mm*6.4mm*700μm
通用封装 1225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC4L64R050FER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FC4L64R050FER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE FC4L64R050FER FC4L64R050FER数据手册

FC4L64R050FER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8862 ¥ 7.3642
3000+ $ 0.8577 ¥ 7.0238
5000+ $ 0.8451 ¥ 6.9202
8000+ $ 0.7775 ¥ 6.3672
10000+ $ 0.7659 ¥ 6.2722
15000+ $ 0.5549 ¥ 4.5443
25000+ $ 0.5549 ¥ 4.5443
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 7364.2
