OY473KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 47KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY473KE
供应商: Master
标准整包数: 50

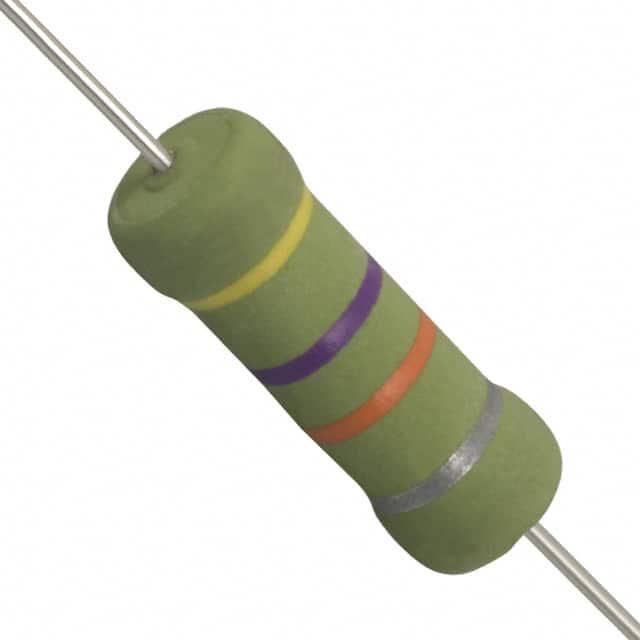

OHMITE 通孔电阻 OY473KE

OY473KE概述

    OX/OY Series 固定陶瓷电阻器技术手册

    产品简介


    OX/OY 系列固定陶瓷电阻器是专为应对高能需求而设计的产品。这些电阻器特别适用于高压电源、RC 吸波电路以及浪涌限流器等领域。它们可以替代难以采购的传统碳成分电阻器。OX 系列适合 1 瓦特的应用,而 OY 系列则适用于 2 瓦特的需求。

    技术参数


    以下是 OX/OY 系列的主要技术参数和性能指标:
    - 额定功率:OX 系列为 1 瓦特,OY 系列为 2 瓦特。
    - 阻值范围:OX 系列为 3.3Ω 至 100kΩ,OY 系列为 3.3Ω 至 1MΩ。
    - 最大能量:OX 系列为 50 焦耳,OY 系列为 80 焦耳(单次冲击)。
    - 最大工作电压:OX 系列为 300V,OY 系列为 400V。
    - 耐压能力:OX 系列为 500V,OY 系列为 700V。
    - 过载电压:OX 系列为 600V,OY 系列为 800V。
    - 脉冲电压:OX 系列为 14kV,OY 系列为 20kV。
    - 温度系数:-1300 ±300 ppm/°C。
    - 工作温度范围:-40°C 至 +220°C。
    - 容差:标准容差为 ±10%。
    - 终端材料:无铅焊料涂层的轴向引脚。
    - 涂覆层:硅酮陶瓷涂层。
    - 降额曲线:从 +70°C 开始线性降额到 +200°C。
    - RoHS 合规性:符合 RoHS 标准。
    - 包装方式:可选择带卷或散装。

    产品特点和优势


    - 适用范围广泛:适用于各种高能应用场合,如高压电源和浪涌限流器。
    - 高可靠性:能够承受高能冲击和极端工作条件。
    - 易于替代:可替换传统的碳成分电阻器,且更容易采购。
    - 高性价比:相比传统电阻器,OX/OY 系列具有更高的性价比。
    - 符合行业标准:通过 MIL-STD-202 方法测试,确保稳定性和可靠性。

    应用案例和使用建议


    - 应用案例:OX/OY 系列适用于 R-C 吸波电路,高压电源和浪涌限流器。
    - 使用建议:建议在高能应用中考虑降额使用,特别是在高温环境中,以确保电阻器的长期稳定性。

    兼容性和支持


    - 兼容性:OX/OY 系列可与其他标准电子元器件兼容,无需特殊调整。
    - 支持和服务:OHMITE 提供详尽的技术支持,包括安装指南和故障排除建议。

    常见问题与解决方案


    - 问题一:电阻器过热。
    - 解决方案:降低电流负载或使用散热器。
    - 问题二:耐压不足。
    - 解决方案:选择更高耐压等级的型号。
    - 问题三:焊接问题。
    - 解决方案:使用适当的焊接工艺和工具,如无铅焊料。

    总结和推荐


    总体而言,OX/OY 系列电阻器具有出色的性能和可靠性,在高能应用中表现出色。由于其广泛的阻值范围、高耐压能力和良好的环境适应性,强烈推荐在高压和高能应用中使用。对于那些需要高可靠性且对成本敏感的应用,OX/OY 系列是一个理想的选择。

OY473KE参数

参数
电阻值 47KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY473KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY473KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY473KE OY473KE数据手册

OY473KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.8234 ¥ 6.9742
250+ $ 0.7728 ¥ 6.4256
500+ $ 0.7695 ¥ 6.3984
1000+ $ 0.7441 ¥ 6.1838
2500+ $ 0.7374 ¥ 6.0389
5000+ $ 0.7332 ¥ 6.0044
7500+ $ 0.7301 ¥ 5.9785
10000+ $ 0.7301 ¥ 5.9785
库存: 2500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 348.71
