45J15RE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 15Ω ±5% 5W ±20ppm/℃ 导线安装 23.8mm(长度)
供应商型号: 45J15RE
供应商: Master
标准整包数: 25

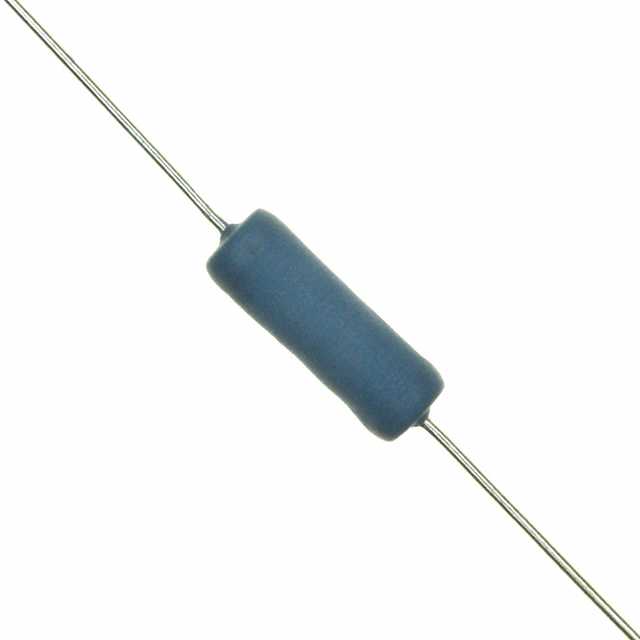

OHMITE 通孔电阻 45J15RE

45J15RE概述

    Ohmite 40 Series Resistor:一款高性能且经济实用的解决方案

    产品简介


    Ohmite 40系列电阻是一种经济高效的陶瓷芯线绕电阻,适用于工业、商业及通信设备等多种应用场景。该系列产品通过了RoHS认证,具有出色的热稳定性和可靠性,非常适合高温环境下的使用。

    技术参数


    - 核心材料:陶瓷
    - 端子:镀锡铜轴向引脚,RoHS符合96%锡、3.5%银、0.5%铜
    - 耐压等级:可线性降额至+275℃
    - 功率等级:依据25℃自由空气温度时的额定功率
    - 过载能力:小于5瓦时为额定功率的5倍;大于等于5瓦时为额定功率的10倍
    - 温度系数:小于1Ω时±90 ppm/℃;1Ω到9.99Ω时±50 ppm/℃;大于等于10Ω时±20 ppm/℃
    - 工作温度范围:-55℃至275℃
    - 尺寸:长度(L)范围从1.0英寸到1.9英寸;直径(D)范围从0.125英寸到0.406英寸;引脚规格(Lead Ga.)范围从18号到24号
    - 阻值范围:0.10Ω至150,000Ω
    - 电压范围:最高可达1,000V

    产品特点和优势


    - 稳定性高:在高温条件下表现出色的稳定性。
    - 性价比高:作为经济型选择,它提供了卓越的品质。
    - 全焊接结构:提高机械强度和耐久性。
    - 多款阻值和功率选择:满足不同的应用需求。

    应用案例和使用建议


    Ohmite 40系列电阻被广泛应用于电源供应、LED驱动电路、加热控制、通信设备等领域。为了确保最佳性能,建议根据具体应用场景进行正确的电路设计和热管理策略,以充分利用其宽广的工作温度范围和稳定的温度系数。

    兼容性和支持


    该产品与其他标准连接器和设备具备良好的兼容性。Ohmite提供详尽的技术文档和在线技术支持,帮助用户解决在安装和使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:在高温环境下电阻的稳定性如何?
    - 解答:由于采用了先进的陶瓷芯和硅树脂涂层,该电阻能在-55℃至275℃的极端温度范围内保持稳定性。

    - 问题2:阻值的精度可以达到多少?
    - 解答:1%和5%两种公差版本可供选择,具体取决于型号后缀的不同。

    总结和推荐


    Ohmite 40系列电阻凭借其出色的价格性能比、稳定的工作特性和广泛的温度适应性,在众多行业中得到了广泛应用。无论是在工业控制还是通讯设备中,这些电阻都能表现出色。强烈推荐给需要高性能但成本敏感的应用场景。

45J15RE参数

参数
电阻值 15Ω
精度 ±5%
额定功率 5W
温度系数 ±20ppm/℃
长*宽*高 23.8mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

45J15RE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

45J15RE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 45J15RE 45J15RE数据手册

45J15RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.748 ¥ 14.8056
100+ $ 1.5914 ¥ 13.2318
250+ $ 1.5478 ¥ 12.8693
500+ $ 1.431 ¥ 11.8919
1000+ $ 1.3821 ¥ 11.3176
2500+ $ 1.3504 ¥ 11.0584
5000+ $ 1.3293 ¥ 10.8856
7500+ $ 1.3293 ¥ 10.8856
库存: 1025
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 370.14
直接购买
加入购物车
