KDV06FR200ET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 200mΩ ±1% 200mW ±50ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: KDV06FR200ET
供应商: Master
标准整包数: 5000

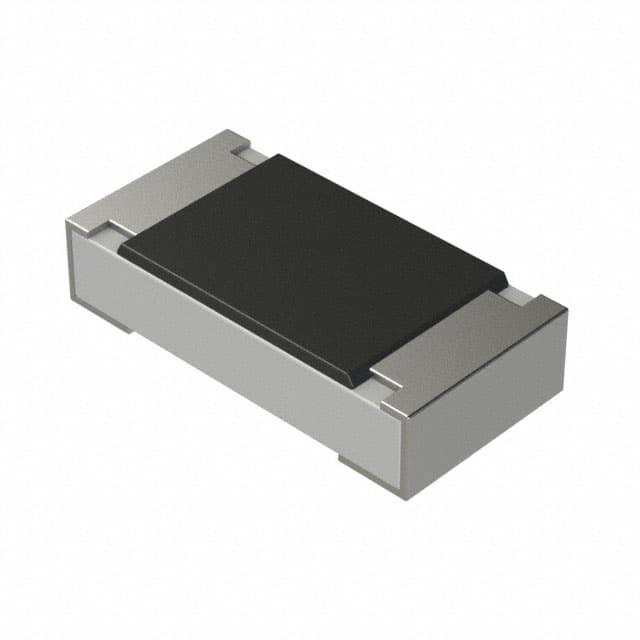

OHMITE 贴片电阻 KDV06FR200ET

KDV06FR200ET概述

    KDV系列金属薄膜低电阻芯片电阻

    产品简介


    KDV系列金属薄膜低电阻芯片电阻是一种适用于多种应用场景的电子元件。其主要功能是提供低电阻值、高精度电流检测及功率能力,适用于消费电子、计算机、电信、测量仪器、工业电源和电池管理系统等领域。

    技术参数


    KDV系列金属薄膜低电阻芯片电阻的主要技术参数如下:
    - 额定功率(@70°C):0201尺寸为1/10W,0402尺寸为1/8W,0603尺寸为1/5W,0805尺寸为1/4W,1206尺寸为1/2W。
    - 最大额定电流:0201尺寸为1.41A,0402尺寸为1.58A,0603尺寸为2.00A,0805尺寸为2.24A,1206尺寸为3.16A。
    - 最大过载电流:0201尺寸为3.16A,0402尺寸为3.54A,0603尺寸为4.47A,0805尺寸为5.00A,1206尺寸为7.07A。
    - 温度系数(TCR):±100ppm/°C(50mΩ ~ 100mΩ),±50ppm/°C(100mΩ ~ 1000mΩ)。
    - 电阻范围:0201尺寸为50mΩ ~ 100mΩ,0402尺寸为50mΩ ~ 100mΩ,0603尺寸为50mΩ ~ 100mΩ,0805尺寸为50mΩ ~ 100mΩ,1206尺寸为50mΩ ~ 1000mΩ。
    - 工作温度范围:-55°C ~ +155°C。
    - 储存条件:环境温度25°C ±5°C,湿度60% ±20%,自交付之日起有效期一年。

    产品特点和优势


    KDV系列金属薄膜低电阻芯片电阻具有以下特点和优势:
    - 低电阻值:提供从50mΩ到1000mΩ的低电阻范围,适用于高精度电流检测。
    - 高精度:TCR温度系数在±100ppm/°C范围内,确保长期稳定。
    - 高功率能力:最大功率达到1/2W,能够承受较大电流。
    - 环保材料:无卤素,无铅,符合RoHS标准。
    - 优异的可靠性:通过多项测试验证,如焊接耐热性、热循环、高温暴露等,确保长期使用稳定性。

    应用案例和使用建议


    KDV系列金属薄膜低电阻芯片电阻广泛应用于消费电子、计算机、电信、测量仪器、工业电源和电池管理系统等领域。例如,在电信设备中,可以用于信号处理电路的电流检测;在计算机电源供应中,可以作为稳压器的一部分进行电流控制。使用建议包括:
    - 在设计时需考虑散热问题,避免长时间过载运行导致过热损坏。
    - 确保正确安装,避免机械应力对引脚造成损伤。

    兼容性和支持


    KDV系列金属薄膜低电阻芯片电阻与各种主流电子设备和电路板兼容,可以轻松集成到现有系统中。厂商提供了详尽的技术支持文档和在线技术支持服务,以帮助客户解决可能遇到的各种问题。

    常见问题与解决方案


    - 问题1:焊接过程中出现异常。
    - 解决方案:确保焊接温度和时间符合制造商的推荐标准,参考焊接工艺曲线。
    - 问题2:长期使用后电阻值漂移。
    - 解决方案:定期检查和校准,确保使用环境符合要求。
    - 问题3:过载电流时电阻发热严重。
    - 解决方案:增加散热措施,避免连续长时间大电流工作。

    总结和推荐


    KDV系列金属薄膜低电阻芯片电阻凭借其出色的精度、稳定性及可靠性,在多个领域中表现出色。推荐用于需要高精度电流检测和稳定性的应用场景。对于需要严格温度和功率管理的场合,这一系列产品是一个可靠的选择。

KDV06FR200ET参数

参数
电阻值 200mΩ
精度 ±1%
额定功率 200mW
温度系数 ±50ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KDV06FR200ET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

KDV06FR200ET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE KDV06FR200ET KDV06FR200ET数据手册

KDV06FR200ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0474 ¥ 0.3942
10000+ $ 0.0467 ¥ 0.3879
25000+ $ 0.0299 ¥ 0.2484
50000+ $ 0.0289 ¥ 0.2367
100000+ $ 0.0277 ¥ 0.2272
150000+ $ 0.0273 ¥ 0.2238
250000+ $ 0.0269 ¥ 0.2203
500000+ $ 0.0269 ¥ 0.2203
库存: 10000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1971
