40F100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100Ω ±1% 10W ±20ppm/℃ 导线安装 48.3mm(长度)
供应商型号: 40F100E
供应商: Master
标准整包数: 25

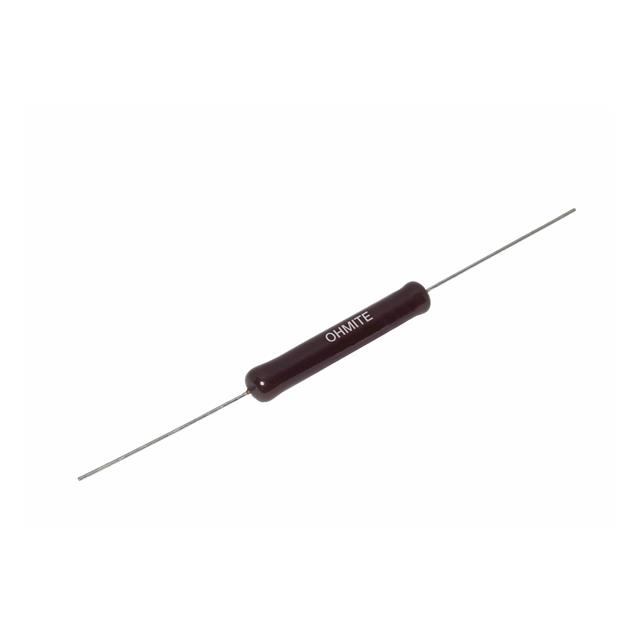

OHMITE 通孔电阻 40F100E

40F100E概述


    产品简介


    Ohmite 40系列电阻器是一款经济高效的轴向终端线绕电阻器,采用硅陶瓷涂层。它们广泛应用于商业、工业及通信设备中。该系列产品采用了全焊接结构设计,能够提供卓越的温度稳定性,适合各种电子和电气应用。

    技术参数


    - 额定功率: 基于25°C自由空气额定值
    - 过载能力:
    - 小于5瓦:在5秒内承受额定功率的5倍
    - 5瓦及以上:在5秒内承受额定功率的10倍
    - 温度系数:
    - 小于1Ω:±90 ppm/°C
    - 1Ω至9.99Ω:±50 ppm/°C
    - 10Ω及以上:±20 ppm/°C
    - 工作温度范围: -55°C至+275°C
    - 引脚尺寸:
    - 长度: 0.437英寸(11.1毫米)到1.900英寸(48.3毫米)
    - 直径: 0.125英寸(3.2毫米)到0.406英寸(10.3毫米)
    - 额定阻值:
    - 0.1Ω至150,000Ω
    - 电压额定值:
    - 150V至1000V

    产品特点和优势


    Ohmite 40系列电阻器具有以下显著优势:
    - 经济高效: 成本效益高,适用于广泛的商用和工业用途。
    - 高温稳定性: 能够在极端温度条件下稳定工作。
    - 可靠性: 全焊接结构设计,确保长期可靠性和耐久性。
    - RoHS合规: 符合环保标准,对环境友好。
    - 可选非感应绕组: 提供非感应绕组选项,适用于特定应用需求。

    应用案例和使用建议


    Ohmite 40系列电阻器适用于多种应用场景,例如电源管理、工业控制系统和通信设备。为了最大化其性能,建议在使用过程中注意以下几点:
    - 选择合适的额定功率: 确保所选电阻器在工作时不会超过其额定功率。
    - 温度管理: 在极端温度环境下使用时,需考虑散热措施以确保正常工作。
    - 避免敏感应用: 避免将电阻器用于对精确性要求极高的应用,尤其是带有阴影值的产品。

    兼容性和支持


    Ohmite 40系列电阻器可以与各种电子元器件和系统轻松集成,具有良好的兼容性。Ohmite公司还提供了详尽的技术支持和服务,包括样品供应、技术咨询和维修服务,帮助客户更好地利用这一产品。

    常见问题与解决方案


    1. 问题: 电阻器过热烧毁。
    - 解决方法: 检查负载是否超出额定功率,并确保散热良好。
    2. 问题: 阻值不稳定。
    - 解决方法: 确认使用环境中温度变化情况,并考虑选用更高精度的型号。
    3. 问题: 电阻器过早失效。
    - 解决方法: 检查安装和接线方式是否正确,避免接触不良。

    总结和推荐


    Ohmite 40系列电阻器以其经济高效、可靠的特性在众多应用场景中表现出色。其广泛的阻值范围、出色的温度稳定性和良好的兼容性使其成为市场上极具竞争力的产品之一。如果您需要一款能够在恶劣环境下保持稳定工作的电阻器,Ohmite 40系列是一个值得推荐的选择。

40F100E参数

参数
电阻值 100Ω
精度 ±1%
额定功率 10W
温度系数 ±20ppm/℃
长*宽*高 48.3mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,散装

40F100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

40F100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 40F100E 40F100E数据手册

40F100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.6296 ¥ 13.8023
100+ $ 1.5282 ¥ 12.7062
250+ $ 1.1914 ¥ 9.9058
500+ $ 1.0854 ¥ 9.0202
1000+ $ 1.075 ¥ 8.8035
2500+ $ 1.0698 ¥ 8.7604
5000+ $ 1.0645 ¥ 8.7172
7500+ $ 1.0645 ¥ 8.7172
库存: 541
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 345.05
