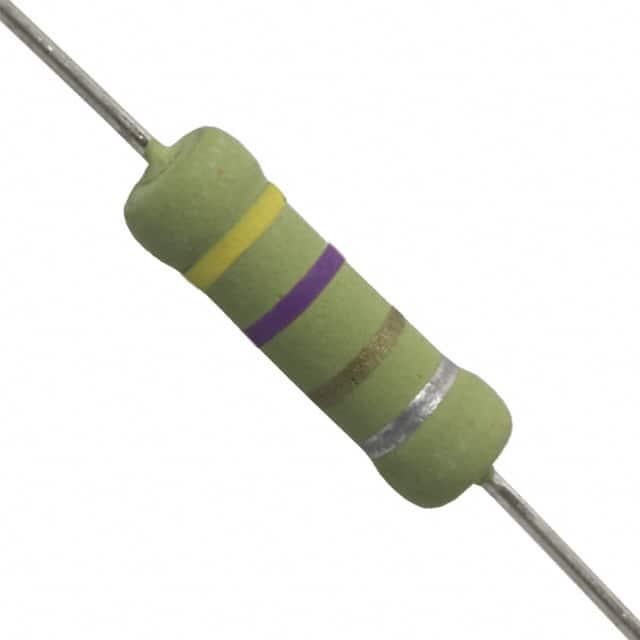

OX47GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 4.7Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: TS-OX47GKE
供应商: 海外现货
标准整包数: 100
OHMITE 通孔电阻 OX47GKE

OX47GKE概述

    电子元器件产品技术手册:OX/OY系列陶瓷电阻

    1. 产品简介


    OX/OY系列是Ohmite公司生产的固定陶瓷电阻,主要应用于涉及浪涌、高峰值功率或高能量电路中。它们特别适合用于高压电源、R-C抑制电路和启动电流限制器。此系列电阻通常可以替代难以采购的碳质电阻,具有显著的性能优势。

    2. 技术参数


    - 型号及规格:
    - OX系列:1瓦特
    - OY系列:2瓦特
    - 基本规格:
    - 额定功率:OX系列为1瓦特,OY系列为2瓦特
    - 阻值范围:3.3Ω 至 1MΩ
    - 容差:±10%
    - 最大工作电压:OX系列为300V,OY系列为400V
    - 热冲击测试条件:温度从-40°C到+220°C,波动范围±5%
    - 绝缘耐压:OX系列为500V,OY系列为700V
    - 脉冲耐受电压:OX系列为14KV,OY系列为20KV
    - 其他性能指标:
    - 热系数:-1300±300 ppm/°C
    - 脉冲测试:最高可承受20,000次脉冲循环
    - 湿度抵抗力:在40°C和90%-95%RH条件下,暴露1000小时,阻值变化±5%

    3. 产品特点和优势


    - 取代碳质电阻:能有效替代碳质电阻,减少供应链风险。
    - 满足高能量需求:能够承受较高峰值功率和高能量,适用于高压应用。
    - 高可靠性:提供优秀的过载能力和抗脉冲能力,增强电路稳定性。
    - 宽泛的温度适应性:可在-40°C至+220°C范围内正常工作。

    4. 应用案例和使用建议


    - 应用案例:高压电源、R-C抑制电路和启动电流限制器。
    - 使用建议:考虑到其耐高电压特性,适合于需要极高安全性的场合。设计电路时要确保在允许的脉冲电压下运行以避免损坏。

    5. 兼容性和支持


    - 兼容性:由于是标准尺寸,可以方便地安装在各种电路板上。
    - 技术支持:Ohmite公司提供了详细的技术文档和在线支持服务,帮助用户解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题1:电阻值不稳。
    - 解决方案:检查周围温度和湿度是否超出工作范围,确保电路符合脉冲测试条件。

    - 问题2:脉冲后电阻值发生变化。
    - 解决方案:确认负载是否在规定范围内,重新检查连接线路。

    7. 总结和推荐


    综合评估:OX/OY系列陶瓷电阻以其出色的电气特性和广泛应用而闻名。它们能在恶劣环境下保持稳定的性能表现,非常适合需要高性能电阻的应用场合。如果您正在寻找可靠且高效的解决方案,这系列产品值得考虑。强烈推荐使用这些电阻来提高电路的稳定性和安全性。

OX47GKE参数

参数
电阻值 4.7Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX47GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX47GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX47GKE OX47GKE数据手册

OX47GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
