605HR100E

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 100mΩ ±3% 500mW 通孔安装 19.05mm(长度)
供应商型号: 605HR100E-ND
供应商: Digi-Key
标准整包数: 1

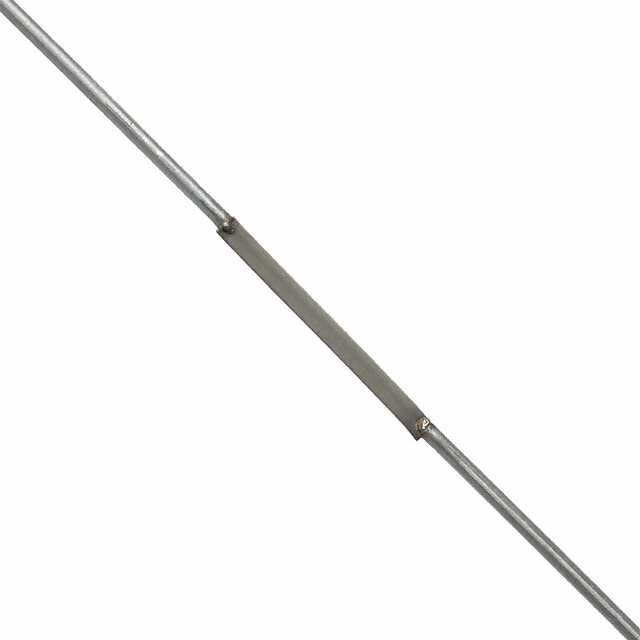

OHMITE 通孔电阻 605HR100E

605HR100E概述

    # 60 系列电阻器:电流感应金属元件的卓越选择

    产品简介


    60 系列电阻器是一款高性能的两终端金属元件电流感应电阻器,适用于需要低电感、高可靠性和低成本的场合。其核心材料为镍铬合金电阻元件,具备优异的温度稳定性和抗热冲击能力。此外,终端设计采用铜镀钢或纯铜,支持 RoHS 合规标准,适用于环保要求严格的应用场景。60 系列电阻器广泛应用于电源管理、功率转换电路、测量系统以及高精度电流感应等场景。

    技术参数


    以下为 60 系列电阻器的主要技术参数,提供清晰的性能指标参考:
    | 参数 | 规格描述 |

    | 电阻范围 | 0.005Ω 至 0.15Ω |
    | 额定功率 | 0.1W 至 3W |
    | 额定温度范围 | -55°C 至 +275°C |
    | 温漂系数 | ±200 ppm/°C(典型值) |
    | 电压耐受 | ≥200V |
    | 过载能力 | 5 倍额定功率持续 5 秒 |
    | 电感值 | <10nH |
    | 焊料成分 | RoHS 合规:96% 锡,3.5% 银,0.5% 铜 |
    | 最大允许电流 | 通过公式 \(\sqrt{P/R}\) 计算 |
    尺寸规格
    | 型号 | 功率 (W) | 电阻值 (Ω) | 容差 (%) | A (mm) | B (mm) | C (±0.010 mm) | 接线端 (GA) |

    | 600HR050E | 0.1 | 0.05 | 3 | 62.0 | 3.9 | 16.6 | 24 |
    | 605HR020E | 0.5 | 0.02 | 3 | 93.6 | 8.4 | 33.3 | 20 |
    | 630HR015E | 3 | 0.015 | 3 | 104.8 | 28.2 | 54.0 | 18 |

    产品特点和优势


    1. 低电感设计:独特的三段焊接结构有效降低了电阻元件的电感值,适合高频应用。
    2. 高可靠性:镍铬合金具有出色的耐高温性能,确保长期运行稳定性。
    3. 宽泛选择:从 0.005Ω 到 0.15Ω 的多种阻值覆盖,满足多样化需求。
    4. 防火设计:具备耐火特性,可在恶劣环境下正常工作。
    5. 经济实惠:相比传统电阻器,成本更低,性价比极高。

    应用案例和使用建议


    应用场景
    - 电流检测:在工业变频器和逆变器中用于精密电流监测。
    - 脉冲电路:可承受短时大电流冲击,广泛应用于通信电源中。
    - 测量系统:为高精度电流测量系统提供可靠的传感元件。
    使用建议
    - 在高功率应用中,建议适当降低工作电流以延长使用寿命。
    - 确保散热良好,避免因过热导致性能下降。
    - 若需更高的精度,可选用标称值为 ±1% 的型号。

    兼容性和支持


    60 系列电阻器可与大多数工业控制设备及电源模块无缝兼容。Ohmite 提供全面的技术支持,包括设计咨询、定制化服务及售后服务保障。如有特殊需求,可通过官方网站联系厂家获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值偏移较大 | 检查是否超出了工作温度范围 |
    | 热漂移超出预期 | 选择更高温漂系数的型号 |
    | 长时间使用后失效 | 确保良好的散热设计,减少功耗 |

    总结和推荐


    60 系列电阻器凭借其低电感、低成本和高可靠性,成为当前市场上极具竞争力的电流感应元件之一。它不仅满足基础应用的需求,还能应对复杂的工业环境挑战。对于需要高精度和高性能的场合,我们强烈推荐此系列产品。
    总之,如果您正在寻找一款稳定、耐用且价格合理的电流感应电阻器,60 系列无疑是您的理想之选。

605HR100E参数

参数
电阻值 100mΩ
精度 ±3%
额定功率 500mW
温度系数 -
长*宽*高 19.05mm(长度)
安装方式 通孔安装
零件状态 在售

605HR100E厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

605HR100E数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE 605HR100E 605HR100E数据手册

605HR100E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.978 ¥ 16.7141
10+ $ 1.15 ¥ 9.126
25+ $ 0.8843 ¥ 7.4724
50+ $ 0.7644 ¥ 6.4594
100+ $ 0.6397 ¥ 5.3015
250+ $ 0.5362 ¥ 4.4436
500+ $ 0.4726 ¥ 3.9165
1000+ $ 0.4193 ¥ 3.475
5000+ $ 0.385 ¥ 3.1904
库存: 167
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 16.71
