FC4L64R010FER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10mΩ ±1% 2W ±50ppm/℃ 1225 贴片安装 3.2mm*6.4mm*700μm
供应商型号: SXE-FC4L64R010FER
供应商: 海外现货
标准整包数: 1

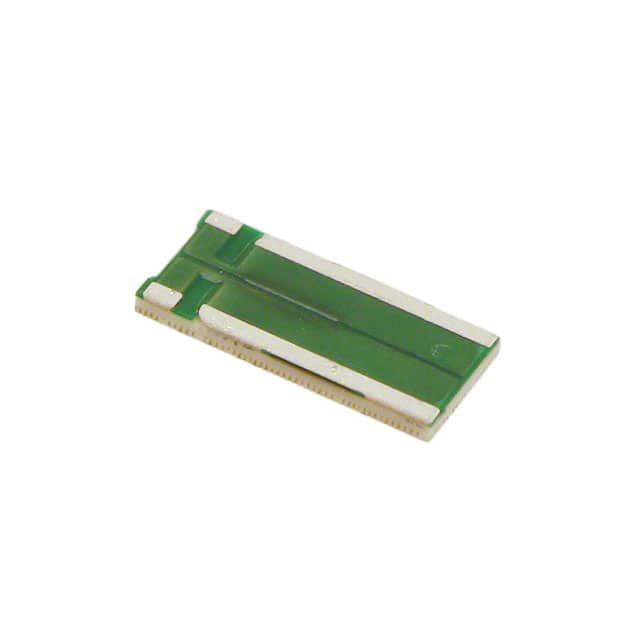

OHMITE 贴片电阻 FC4L64R010FER

FC4L64R010FER概述

    FC4L Series 四终端电流感应金属箔电阻技术手册

    产品简介


    FC4L系列是Ohmite公司推出的一款四终端电流感应金属箔电阻器。这类电阻器以其出色的稳定性、精确的温度系数(TCR)和宽泛的工作范围,在自动化插入和高精度测量应用中表现出色。FC4L系列适用于0.25瓦到5瓦功率范围,阻值低至1毫欧姆,特别适合于需要高稳定性和高精度的应用场景。

    技术参数


    | 系列 | 功率等级 | 阻值范围 | 容差 | TCR(ppm/°C) | 重量(g) |
    |
    | FC4L16 | 0.25W | 5mΩ, 10mΩ, ... | ±1% | ±50 | 0.004 |
    | FC4L32 | 1W | 1mΩ, 2mΩ, ... | ±5% | ±100 | 0.015 |
    | FC4L64 | 2W | 1mΩ, 2mΩ, ... | ±5% | ±100 | 0.038 |
    | FC4L76 | 3W | 1mΩ, 5mΩ, ... | ±1% | ±100 | 0.062 |
    | FC4L90 | 4W | 1mΩ, 5mΩ, ... | ±1% | ±100 | 0.082 |
    | FC4L110 | 5W | 1mΩ, 10mΩ, ... | ±5% | ±100 | 0.110 |

    产品特点和优势


    - 金属箔结构:采用镍铜锰合金作为电阻材料,确保了极低的TCR和高稳定性。
    - 四终端设计:提供两个大电极用于电流管理,两个小电极用于电流测量,提高了测量精度。
    - 行业标准尺寸:便于在各种自动化装配线上使用。
    - 高耐热性:能够在高达155°C的工作温度下保持性能稳定。
    - 优良的可焊性:具有良好的焊接耐热性和湿润性。

    应用案例和使用建议


    - 自动化设备:FC4L系列非常适合用于自动化生产线上,如自动测试系统、汽车电子等。
    - 电流检测:可用于检测电路中的电流变化,以实现对系统的精准控制。
    - 电源转换器:适用于各类电源转换器,监测并保护电路不受过载影响。
    使用建议:
    - 在使用前,确保所有参数均符合应用需求。
    - 考虑环境温度变化时,需要根据额定电压进行适当调整。
    - 在高温环境下,建议选择具有更高额定功率的产品。

    兼容性和支持


    FC4L系列电阻器与其他标准电子元器件具有良好的兼容性。Ohmite公司提供详细的技术支持文档,并保证在正常使用条件下产品的质量和性能。如果您在使用过程中遇到任何问题,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接时出现焊接不良现象 | 确保焊接温度在245°C±5°C,且每次焊接时间不超过0.5秒。 |
    | 使用过程中发现稳定性不足 | 检查是否处于额定工作范围内,如有必要,更换更高精度的型号。 |
    | 设备在高温环境中出现异常 | 确认环境温度不超出规定的最大工作温度,并采取适当的散热措施。 |

    总结和推荐


    综上所述,FC4L系列四终端电流感应金属箔电阻器凭借其稳定的性能、精确的测量和广泛的适用性,成为了许多高要求应用场景的理想选择。无论是在自动化设备还是在电源管理系统中,其卓越的表现都使其在市场上脱颖而出。对于追求高精度和可靠性的工程师和技术人员来说,这是一个值得考虑的优质产品。
    我们强烈推荐在需要高性能电流感应的项目中使用FC4L系列电阻器。如果您的应用场景符合上述描述,那么这个产品无疑将是您的最佳选择。

FC4L64R010FER参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 3.2mm*6.4mm*700μm
通用封装 1225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC4L64R010FER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

FC4L64R010FER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE FC4L64R010FER FC4L64R010FER数据手册

FC4L64R010FER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.7943
50+ ¥ 9.4025
100+ ¥ 9.2458
250+ ¥ 9.0891
500+ ¥ 8.7757
1000+ ¥ 8.6189
5000+ ¥ 7.8354
库存: 63
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.79
直接购买
加入购物车
