OX473KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 47KΩ ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX473KE
供应商: Master
标准整包数: 100

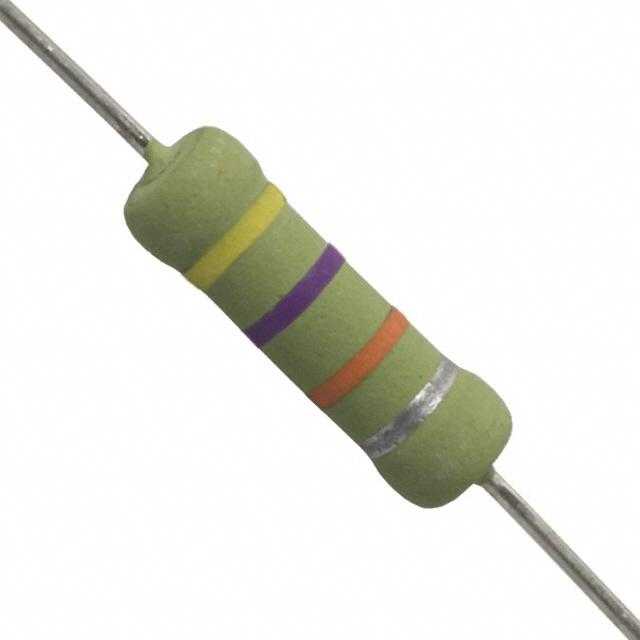

OHMITE 通孔电阻 OX473KE

OX473KE概述

    OX/OY 系列陶瓷电阻器:一款高性能的固定电阻器

    产品简介


    OX/OY 系列陶瓷电阻器是为满足电力供应中的浪涌、高峰功率或高能量需求而设计的。这类电阻器主要应用于高压电源、R-C吸收电路和限流器中,可以替代难以获取的碳化合物电阻器。OX 系列和 OY 系列分别提供 1W 和 2W 的功率额定值,具有广泛的应用范围,适用于多种工业和商业设备。

    技术参数


    - 功率额定值:
    - OX 系列:1W
    - OY 系列:2W
    - 电阻范围:
    - OX 系列:3.3Ω - 100kΩ
    - OY 系列:3.3Ω - 1MΩ
    - 最大工作电压:
    - OX 系列:300V
    - OY 系列:400V
    - 温度系数:
    - -1300 ± 300ppm/°C
    - 工作温度范围:
    - -40°C 至 +220°C
    - 耐脉冲性能:
    - 最大脉冲电压:OX 系列 14KV,OY 系列 20KV
    - 脉冲耐受能力:在 100 次脉冲后,OX 系列为 1240V,OY 系列为 1640V

    产品特点和优势


    1. 高能密度需求:OX/OY 系列能够承受高能量脉冲,适应苛刻的工作环境。
    2. 高峰值功率:在需要高功率密度的应用中表现出色。
    3. 替换传统电阻器:可以替代传统的碳化合物电阻器,解决货源问题。
    4. 广泛的电阻范围:从低至 3.3Ω 到高达 1MΩ,满足不同应用的需求。

    应用案例和使用建议


    - 高压电源:适用于高压电路中,确保在高峰值功率条件下稳定工作。
    - R-C吸收电路:用于吸收电路中的瞬态电流,减少电磁干扰。
    - 限流器:在启动时限制电流冲击,保护后续电路。
    使用建议:
    - 在选择合适的电阻器时,应根据具体应用所需的功率等级(1W 或 2W)和所需阻值进行选择。
    - 确保电阻器在规定的温度范围内工作,避免过热导致损坏。

    兼容性和支持


    OX/OY 系列电阻器与现有的电路板设计兼容,易于集成。制造商提供全面的技术支持和维护服务,包括技术咨询和故障排查。

    常见问题与解决方案


    1. 如何处理过热问题?
    - 确保散热设计符合规范,使用适当的散热片或强制风冷。
    2. 如何确定最佳阻值?
    - 根据负载电路的具体要求和功率需求,通过计算或实验来确定最合适的阻值。

    总结和推荐


    OX/OY 系列陶瓷电阻器以其高可靠性、高能密度需求和广泛的应用范围成为市场上的一款优秀产品。适用于高压电源、R-C吸收电路和限流器等多种场合,其出色的峰值功率承受能力和稳定性使其成为众多工程师的选择。如果您正在寻找一种可靠且高效的电阻器解决方案,OX/OY 系列是一个值得考虑的选择。

OX473KE参数

参数
电阻值 47KΩ
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX473KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX473KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX473KE OX473KE数据手册

OX473KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.3625 ¥ 11.3286
300+ $ 1.3058 ¥ 10.8574
500+ $ 0.9952 ¥ 8.2744
1000+ $ 0.9296 ¥ 7.7253
2500+ $ 0.7818 ¥ 6.4018
5000+ $ 0.7702 ¥ 6.3068
7500+ $ 0.7185 ¥ 5.8834
10000+ $ 0.7185 ¥ 5.8834
库存: 5000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1132.86
