AS25J10R0ET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10Ω ±5% 1.5W ±400ppm/℃ 2512 贴片安装 6.35mm*3.1mm*650μm
供应商型号: 1364770
供应商: 海外现货
标准整包数: 100

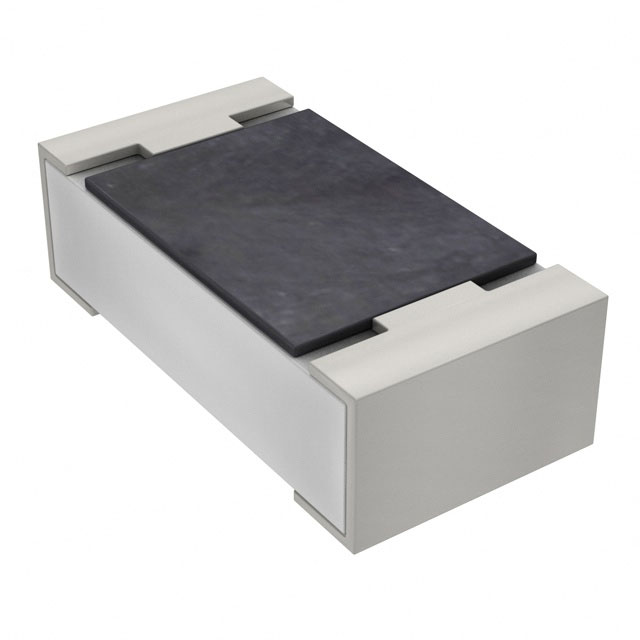

OHMITE 贴片电阻 AS25J10R0ET

AS25J10R0ET概述

    # AS系列抗浪涌厚膜芯片电阻技术手册

    产品简介


    AS系列抗浪涌厚膜芯片电阻是Ohmite公司推出的高性能电阻产品。这些电阻采用先进的厚膜技术制造,能够承受高电流冲击,特别适合于需要可靠且稳定的电路设计。它们广泛应用于消费电子、通信设备、工业控制以及医疗设备等多个领域。

    技术参数


    | 参数 | AS08 (0805) | AS12 (1206) | AS25 (2512) |
    ||
    | 额定功率 (瓦特) | 0.33W | 0.5W | 1.5W |
    | 最大额定电压 (伏特) | 150V | 200V | 500V |
    | 过载电压 (伏特) | 300V | 400V | 500V |
    | 高压耐受 (伏特) | 500V | 500V | 500V |
    | 电阻范围 (欧姆) | 1Ω~10MΩ | 1Ω~10MΩ | 1Ω~20MΩ |
    | 工作温度范围 (℃) | -55°C ~ +155°C |

    产品特点和优势


    1. 小尺寸和轻重量:适合现代小型化电子设备的需求。
    2. 焊接适应性强:可适用于波峰焊和回流焊工艺。
    3. 高抗浪涌能力:能够在高电流冲击下保持稳定,减少电路故障率。
    4. 成本效益:减少了组装成本,提高了生产效率。

    应用案例和使用建议


    应用案例
    - 消费电子产品:用于手机、平板电脑、电视等设备中,提供稳定的电阻性能。
    - 通信设备:应用于路由器、交换机等设备,确保信号传输的稳定性。
    - 工业控制设备:如自动化控制系统中,应对频繁的电流波动。
    - 医疗设备:对精度和可靠性要求高的设备,如心电图机、监护仪等。
    使用建议
    1. 温度环境:确保使用时温度不超过额定工作温度范围,避免过热。
    2. 焊接工艺:选择合适的焊接工艺(波峰焊或回流焊),并遵循推荐的焊接时间。
    3. 测试与校准:在使用前进行必要的测试,以确保符合设计要求。

    兼容性和支持


    - 兼容性:AS系列电阻与其他电子元件具有良好的兼容性,易于集成到现有系统中。
    - 支持服务:Ohmite公司提供了全面的技术支持和售后服务,包括使用指导、维修和技术咨询等。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊现象。
    - 解决办法:调整焊接温度和时间,确保足够的焊接覆盖面积。
    2. 问题:长时间工作后性能下降。
    - 解决办法:定期检查和更换,确保持续稳定运行。
    3. 问题:温度变化导致电阻值不稳定。
    - 解决办法:选择具有更低温度系数的型号,并考虑增加散热措施。

    总结和推荐


    AS系列抗浪涌厚膜芯片电阻以其卓越的性能、稳定的电气特性和广泛的适用范围,在多种电子设备中表现出色。其小巧的体积和高可靠性使其成为现代电子设计的理想选择。综上所述,强烈推荐此产品用于各类需要高可靠性和稳定性的电子电路设计中。

AS25J10R0ET参数

参数
电阻值 10Ω
精度 ±5%
额定功率 1.5W
温度系数 ±400ppm/℃
长*宽*高 6.35mm*3.1mm*650μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AS25J10R0ET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

AS25J10R0ET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE AS25J10R0ET AS25J10R0ET数据手册

AS25J10R0ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
