TGHLV10K0JE

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 10KΩ ±5% 200W ±250ppm/℃ SOT-227-2 贴片安装 38.1mm*24.9mm*12.26mm
供应商型号: TGHLV10K0JE
供应商: Master
标准整包数: 1

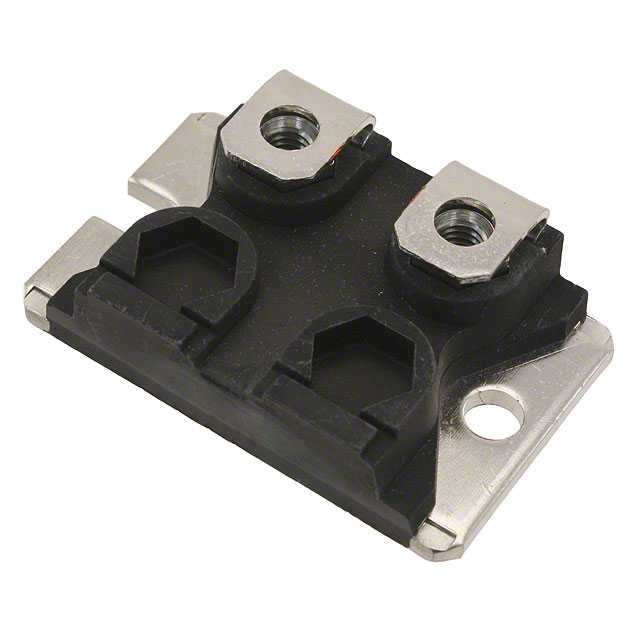

OHMITE 贴片电阻 TGHLV10K0JE

TGHLV10K0JE概述

    电子元器件产品技术手册

    产品简介


    OHMITE公司生产的TGH系列厚膜功率电阻是一款高性能的电子元器件,适用于多种高要求的应用场合。这些电阻采用SOT227封装,提供120瓦和200瓦两种功率等级。它们具有非感性设计,适合高频和脉冲负载应用。这些电阻广泛应用于变频驱动器、电源供应、控制装置、电信设备、机器人和电机控制系统等领域。

    技术参数


    - 功率等级:120瓦或200瓦
    - 最大工作电压:500伏(最大1000伏,但需确保不超过额定功率)
    - 温度系数:±250ppm(在+105℃时相对于+25℃)
    - 最高工作温度:-55℃至+155℃
    - 最大扭矩:底板静态扭矩为1.5牛米;接线端子静态扭矩为1.3牛米
    - 热阻:0.35 K/W(热导率高)
    - 耐电压:4,000伏直流对地
    - 湿度抵抗力:通过MIL-Std-202测试,湿度变化小于0.5%
    - 使用寿命:20年(约120,000小时)

    产品特点和优势


    1. 非感性设计:适用于高频和脉冲负载应用,能够提供稳定可靠的性能。
    2. 高功率密度:提供120瓦和200瓦两种功率选择,满足不同应用场景的需求。
    3. 宽工作温度范围:能够在极端环境下正常工作,适应恶劣条件。
    4. 高可靠性和长寿命:通过严格的质量测试,保证长期运行稳定性。

    应用案例和使用建议


    在实际应用中,TGH系列电阻常用于各种电力电子系统中,例如变频器和开关电源。为了获得最佳效果,建议使用导热系数大于1 W/mK的热传导化合物来提高散热效率。此外,安装时需要注意监控电阻底部的温度,以确保在规定的范围内运行。

    兼容性和支持


    TGH系列电阻与标准的M4螺钉兼容,适用于多种类型的散热器。厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何正确安装TGH系列电阻?
    - A: 安装时应使用适当的导热化合物,并确保电阻底部温度不会超过限制值。使用热电偶测量底部温度是一个好方法。

    - Q: 电阻的最大工作电压是多少?
    - A: 在不超过额定功率的前提下,最大工作电压可达1000伏,但实际操作中建议不超过500伏。
    - Q: 电阻的工作寿命如何保障?
    - A: 通过严格的测试和设计优化,这些电阻可以达到20年的使用寿命。使用时请确保散热良好,避免过热。

    总结和推荐


    综上所述,TGH系列厚膜功率电阻凭借其优异的性能、可靠性以及广泛的应用范围,在电力电子行业中具有显著的竞争优势。无论是变频器还是其他需要高功率密度和高可靠性的场合,它都是一个理想的选择。强烈推荐此产品用于相关领域的设计与应用。

TGHLV10K0JE参数

参数
电阻值 10KΩ
精度 ±5%
额定功率 200W
温度系数 ±250ppm/℃
长*宽*高 38.1mm*24.9mm*12.26mm
通用封装 SOT-227-2
安装方式 贴片安装
零件状态 在售

TGHLV10K0JE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

TGHLV10K0JE数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE TGHLV10K0JE TGHLV10K0JE数据手册

TGHLV10K0JE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 80.442 ¥ 668.842
5+ $ 60.8874 ¥ 506.2536
10+ $ 56.7418 ¥ 471.5351
30+ $ 49.3635 ¥ 404.2375
50+ $ 47.2851 ¥ 387.2179
100+ $ 47.053 ¥ 385.3172
250+ $ 47.053 ¥ 385.3172
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 668.84
直接购买
加入购物车
