EY270KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 27Ω ±10% 2.5W -1200ppm/℃~-600ppm/℃ 通孔安装 46.2mm(长度)
供应商型号: EY270KE
供应商: TME
标准整包数: 1

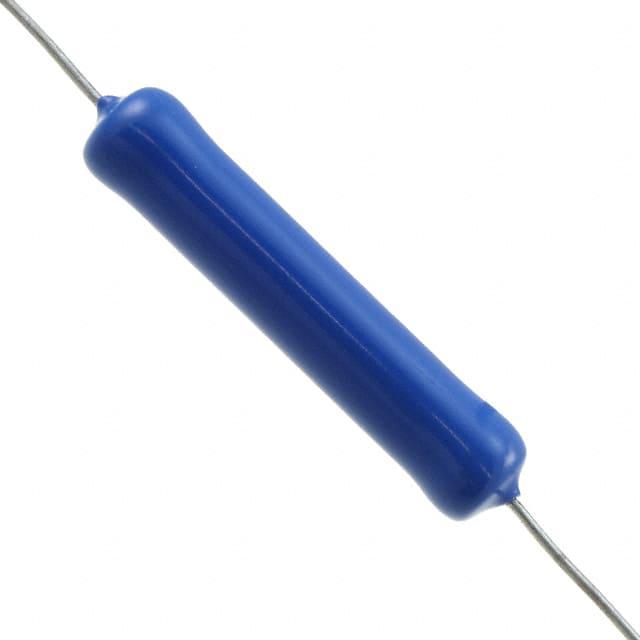

OHMITE 通孔电阻 EY270KE

EY270KE概述

    电子元器件技术手册解析:EY系列电阻

    1. 产品简介


    EY系列电阻是由Ohmite公司生产的陶瓷构成的电阻产品,主要应用于需要高能量、高峰值功率的应用场合。该系列产品具有10%的标准容差,适用于自动插件机,并且符合欧盟RoHS要求。这些电阻广泛用于自动化生产线、工业控制系统以及其他需要稳定电阻值的应用领域。

    2. 技术参数


    | 参数 | 值 |
    | : | : |
    | 额定功率 | 2.5W(在25°C条件下) |
    | 电阻范围 | 10Ω 至 390KΩ |
    | 容差 | ±10% |
    | 最大耐受冲击 | 400J(单次脉冲) |
    | 最大工作电压 | 550V |
    | 最大过载电压 | 1100V |
    | 绝对最大脉冲电压 | 25kV |
    电阻测量条件:
    - 3.3Ω~8.2Ω: 0.3V @ 25°C
    - 10Ω~82Ω: 1.0V @ 25°C
    - 100Ω~390kΩ: 3.0V @ 25°C
    温度系数:
    - ≤100Ω: -900±300ppm
    - ≥100Ω: -1200±300ppm

    3. 产品特点和优势


    - 高可靠性:相比线绕电阻和薄膜电阻,EY系列电阻的断开率更低。
    - 自动插入能力:适合自动插件机,提高了生产效率。
    - 环保合规:产品带有无铅端子,满足欧盟RoHS要求。
    - 广泛的温度范围:可以在-40°C到+110°C的温度范围内正常工作。
    - 高功率密度:适合高能量、高峰值功率的应用。

    4. 应用案例和使用建议


    EY系列电阻适用于自动化设备、测试仪器、通信系统等。例如,在一个高压电源系统中,EY系列电阻可以用来限制电流并保护敏感组件。此外,在高功率转换器中,它们可以作为缓冲电阻来吸收瞬态电流冲击。
    使用建议:
    - 在高温环境中使用时,应注意保持良好的散热以避免过热损坏。
    - 连接和焊接时要确保焊接温度不超过350°C,并且时间控制在3.5秒以内。

    5. 兼容性和支持


    EY系列电阻与其他标准的电子设备和元器件兼容。Ohmite公司提供了详细的技术支持,包括设计咨询和故障排除服务。

    6. 常见问题与解决方案


    - Q: 电阻在高温环境下使用时是否会失效?
    A: 不会,只要在规定的工作温度范围内使用,并保证适当的散热措施。

    - Q: 为什么电阻在焊接后需要进行外观检查?
    A: 焊接过程可能引起电阻表面损坏,因此需要确保没有异常情况发生。

    7. 总结和推荐


    EY系列电阻凭借其高可靠性和广泛的温度适应性,非常适合在工业自动化和高功率应用中使用。尽管初始成本可能较高,但其长期稳定性和可靠性使其成为值得投资的选择。对于需要高性能电阻的项目,强烈推荐选择EY系列电阻。

EY270KE参数

参数
电阻值 27Ω
精度 ±10%
额定功率 2.5W
温度系数 -1200ppm/℃~-600ppm/℃
长*宽*高 46.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

EY270KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

EY270KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE EY270KE EY270KE数据手册

EY270KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.1 ¥ 31.8734
50+ $ 3.416 ¥ 27.8343
库存: 88
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 318.73
