OX56GKE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 5.6Ω ±10% 1W -1600ppm/℃~-1000ppm/℃ 通孔安装 16.5mm(长度)
供应商型号: OX56GKE
供应商: Master
标准整包数: 100

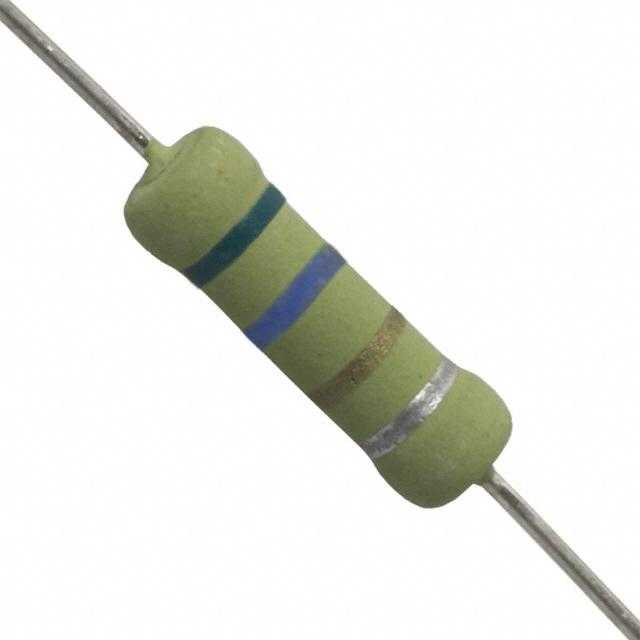

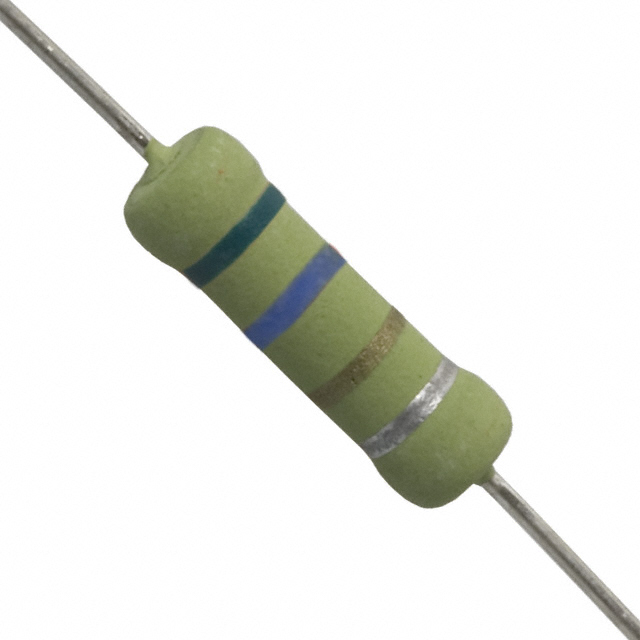

OHMITE 通孔电阻 OX56GKE

OX56GKE概述

    OX/OY Series 固定陶瓷电阻器技术手册

    产品简介


    OX/OY 系列固定陶瓷电阻器是专为应对电涌、高峰值功率或高能量需求而设计的高性能电阻器。它们适用于高电压电源、R-C抑制电路和限流器等领域。这些电阻器能够替代难以采购的传统碳化物电阻器,在电路中表现出色。主要型号包括OX(1瓦特)和OY(2瓦特),具有广泛的阻值范围和优良的电气特性。

    技术参数


    - 型号:OX (1W) 和 OY (2W)
    - 阻值范围:3.3Ω 至 1MΩ
    - 额定功率:OX 1W, OY 2W
    - 最高工作电压:OX 300V, OY 400V
    - 最大脉冲电压:OX 14kV, OY 20kV
    - 热冲击测试:MIL-STD-202, Method 107, ±(2% ±0.05Ω)
    - 湿度抵抗测试:1000小时 @ 40°C, 90%-95% RH, ±5%
    - 温升特性:线性从 +70°C 的100% 下降到 +200°C 的0%
    - 温度系数:-1300 ±300ppm/°C
    - 介电强度:OX 500V, OY 700V
    - 最大过载电压:OX 600V, OY 800V
    - 耐久性:可达20,000次脉冲循环
    - 尺寸和包装:
    - 尺寸:约 27mm(带与卷轴单位)
    - 引脚终端:铅自由焊锡涂层轴向
    - 封装形式:带与卷轴(TR), 散装(B)

    产品特点和优势


    - 可靠性:能够承受高能量密度和高峰值功率的环境,符合军事标准。
    - 稳定性:10% 的标准容差保证了产品的一致性和可预测性。
    - 多功能性:广泛应用于高电压电源和电路抑制。
    - 兼容性:设计用于替代市面上难于采购的传统碳化物电阻器。

    应用案例和使用建议


    应用案例:
    - R-C抑制电路:这种电阻器适用于要求高电压和大功率的电路。
    - 高能量密度系统:例如工业控制系统的电源稳压部分。
    使用建议:
    - 在安装时注意不要超过最大工作电压和电流,以确保长寿命和稳定性。
    - 高温环境下工作时,要注意温度系数的影响,避免过热导致的性能衰减。
    - 对于频繁出现的脉冲负载,考虑使用散热片或适当的散热机制。

    兼容性和支持


    这些电阻器通常与标准的电子电路兼容,如需要更换其他类型的电阻器时,请确保新电阻器符合电路的功率和电压要求。制造商提供详尽的技术支持文档,并通过官方网站和客户服务热线为客户提供持续的支持。

    常见问题与解决方案


    1. 问题:工作时电阻值异常变化。
    - 解决方案:检查是否有过载情况,确认所选型号符合电路要求。
    2. 问题:在高温环境下使用时性能下降。
    - 解决方案:在使用时添加适当的散热措施,确保工作温度在规定的范围内。
    3. 问题:无法达到额定功率。
    - 解决方案:检查安装是否正确,是否有适当的冷却系统。

    总结和推荐


    综上所述,OX/OY系列固定陶瓷电阻器以其高可靠性和广泛应用性在电子元器件市场上占据了重要地位。它们特别适合那些需要处理高能量密度和高峰值功率的应用。总体而言,对于需要高性能电阻器的设计工程师来说,这些电阻器是一个理想的选择。因此,强烈推荐使用这款产品。

OX56GKE参数

参数
电阻值 5.6Ω
精度 ±10%
额定功率 1W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 16.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OX56GKE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OX56GKE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OX56GKE OX56GKE数据手册

OX56GKE封装设计

查看详情并下载
Symbol
Footprint
3D Model
