LVK25R003DER

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 3mΩ ±0.5% 2W ±200ppm/℃ 1225 贴片安装 3.2mm*6.4mm*700μm
供应商型号: LVK25R003DER
供应商: Master
标准整包数: 1000

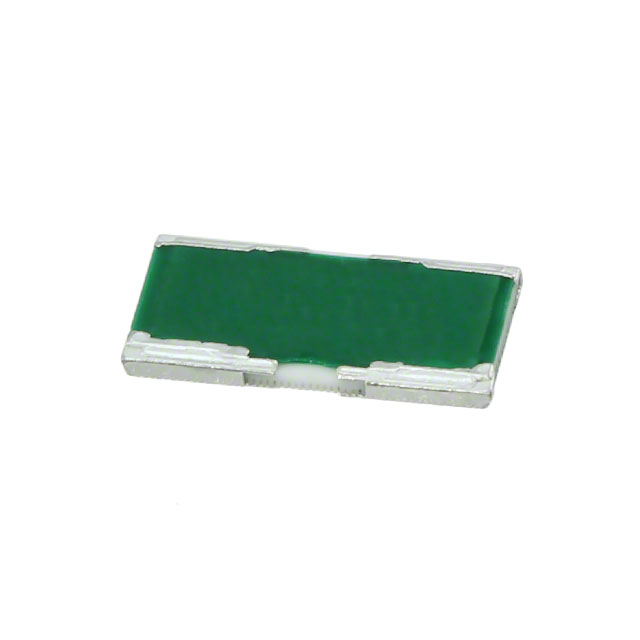

OHMITE 贴片电阻 LVK25R003DER

LVK25R003DER概述

    LVK系列高精度四端子电流检测电阻技术手册

    产品简介


    LVK系列是高精度四端子电流检测电阻,适用于自动插入装置及标准尺寸电路板应用。这些电阻利用“开尔文”连接方式(即四端子),能够通过两个独立的端子施加电流,并通过另外两个端子测量电压降,从而实现更精确的电流测量。LVK系列适用于广泛的工业应用领域,如电源管理、电机控制、汽车电子以及通信设备等。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 1206, 2010, 2412, 1224 |
    | 功率等级 | 0.5W, 0.75W, 1W, 2W |
    | 电阻范围 | 0.001Ω至0.010Ω |
    | 额定温度范围 | -40°C至+125°C |
    | 额定环境温度 | +70°C |
    | 最大过电流 | 20A, 23A, 27A, 200A |
    | 工作电压 | 额定电压的1.5倍 |
    | 绝缘涂层材料 | 环氧树脂 |
    | 端子材料 | 100%磨砂锡 |
    | 测试标准 | JIS C 5201.1 |
    | 温度系数 | 50ppm/°C (LVK12, LVK20, LVK24), 100ppm, 200ppm, 300ppm (LVK25) |
    | 阻值公差 | 0.25%, 0.5%, 1% |

    产品特点和优势


    1. 四端子开尔文连接:确保电流测量的准确性,减少端子电阻和温度系数的影响。
    2. 高可靠性:采用耐腐蚀金属合金作为阻值元件,可在恶劣环境中稳定工作。
    3. 广泛的应用范围:适合多种工业环境,从电源管理到通信设备,提供可靠的电流检测。
    4. 高精度:具备优秀的温度系数表现,尤其在低阻值情况下仍保持高精度。
    5. 坚固耐用:经过多次热冲击、湿度和弯折测试,表现出色。

    应用案例和使用建议


    1. 电源管理:可用于检测电源模块中的电流,确保稳定的供电。
    2. 电机控制:在电机控制系统中进行电流检测,防止过载导致的故障。
    3. 汽车电子:可用于电动车中的电池管理系统,监测电池电流。
    使用建议:
    - 在高温环境下使用时,建议定期检查电阻的稳定性。
    - 高过电流条件下使用时,确保正确的时间间隔和最大电流限制。
    - 遵循推荐的回流焊接温度曲线,以保证良好的焊接效果。

    兼容性和支持


    LVK系列电阻与大多数自动插入设备兼容,适用于标准尺寸的电路板。制造商提供详尽的技术支持,包括详细的安装指南和售后服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:电阻值变化超出预期。
    解决方法:确认是否超过了最大允许电流,并重新检查焊接质量。
    2. 问题:无法准确测量电流。
    解决方法:检查是否有外部干扰因素,如磁场影响,并确保正确接线。
    3. 问题:在高温环境下电阻不稳定。
    解决方法:选择具有更高温度系数的型号,并注意环境温度管理。

    总结和推荐


    LVK系列高精度四端子电流检测电阻凭借其出色的温度系数、高精度以及强大的可靠性,在工业应用中具有显著的优势。它特别适合需要高度精准电流检测的应用场合。强烈推荐给需要高可靠性和精度的用户。

LVK25R003DER参数

参数
电阻值 3mΩ
精度 ±0.5%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 3.2mm*6.4mm*700μm
通用封装 1225
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LVK25R003DER厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

LVK25R003DER数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE LVK25R003DER LVK25R003DER数据手册

LVK25R003DER封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.0656 ¥ 8.7258
3000+ $ 1.0487 ¥ 8.5876
5000+ $ 1.035 ¥ 8.4753
8000+ $ 1.0234 ¥ 8.3802
10000+ $ 1.0191 ¥ 8.3457
15000+ $ 1.0191 ¥ 8.3457
库存: 2000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 8725.8
