首页  >  产品百科  >  HVC2512T1004JET

HVC2512T1004JET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 1MΩ ±5% 1W ±100ppm/℃ 2512 贴片安装 6.3mm*3.5mm*550μm
供应商型号: HVC2512T1004JET
供应商: Master
标准整包数: 500

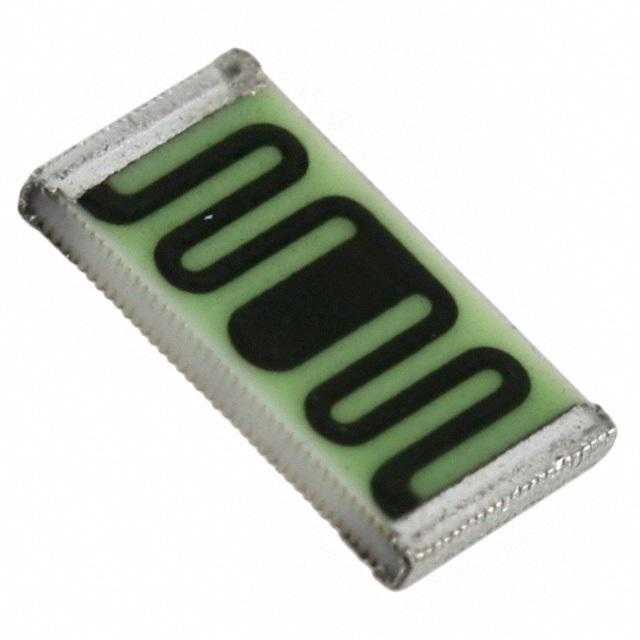

OHMITE 贴片电阻 HVC2512T1004JET

HVC2512T1004JET概述

    电子元器件产品技术手册:高压绕线式片式电阻

    1. 产品简介


    本产品系列为HVC(高压高值)系列精密厚膜高电压绕线式片式电阻,适用于多种高真空和高电压的应用场合。HVC系列产品具有多种封装尺寸(从0402到4020),覆盖广泛的电阻范围(从100kΩ到1TΩ)。这些电阻广泛应用于工业自动化、医疗设备、航空航天、汽车电子等领域,能够满足苛刻的工作环境要求。

    2. 技术参数


    以下是根据手册整理的产品技术规格和性能参数:
    | 封装 | 功率等级 (mW) | 额定电压 (V) | 工作温度范围 (°C) | 电阻范围 (Ω) | 温度系数 (ppm) | 电压系数 (ppm) |
    | :: | :: | :: | :: | :: | :: | :: |
    | 0402 | 50 | 30 | -55 ~ +155 | 100k - 1T | 50, 100 | 500 |
    | 0603 | 100 | 75 | -55 ~ +155 | 100k - 1T | 50, 100 | 500 |
    | 0805 | 125 | 200 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 100 |
    | 1206 | 250 | 600 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 50 |
    | 1210 | 350 | 800 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 50 |
    | 2010 | 500 | 1500 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 25 |
    | 2512 | 1000 | 2000 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 10 |
    | 4020 | 1500 | 4000 | -55 ~ +155 | 100k - 1T | 25, 50, 100 | 5 |

    3. 产品特点和优势


    - 高值芯片电阻:采用厚膜技术,具有更高的阻值和更低的体积。
    - 低温度和电压依赖性:电阻的温度系数和电压系数都非常低,从而确保其稳定性和准确性。
    - 高工作电压:最大工作电压可达6000V,适合于高电压应用场景。
    - 高真空适应性:无有机物,适合高真空环境。
    - 高精度:电阻的精度高达±0.5%,保证了高精度应用的需求。

    4. 应用案例和使用建议


    - 工业自动化:用于控制电路中,需要高精度和高稳定性时可选用HVC系列电阻。
    - 医疗设备:在高电压应用场景中,如医疗成像设备,需要电阻具有高耐压性和低温度依赖性。
    - 航空航天:对于极端环境下的使用,HVC系列电阻能够提供可靠的性能。
    - 使用建议:在高温环境下使用时,需注意散热问题,可以通过增加焊盘尺寸以增强热传导。

    5. 兼容性和支持


    HVC系列产品具备良好的兼容性,可与大多数标准焊接设备兼容。厂商提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得最佳效果。

    6. 常见问题与解决方案


    - Q:电阻的温度系数对工作环境有何影响?
    - A:高温度系数会导致电阻值随温度变化较大,因此在设计电路时需要考虑到环境温度的影响,选择低温度系数的电阻。
    - Q:如何正确安装电阻?
    - A:在焊接前,确保焊盘尺寸足够大以导热。焊接时温度要控制在260°C以下,焊接时间不超过10秒。

    7. 总结和推荐


    HVC系列精密厚膜高电压绕线式片式电阻凭借其高精度、低温度依赖性和高耐压性,在工业自动化、医疗设备、航空航天等多个领域具有显著的优势。特别是在高真空环境和高电压应用场景下,其表现出色。总体而言,HVC系列电阻是一款值得信赖的高性能产品,强烈推荐在需要高可靠性和高精度的项目中使用。

HVC2512T1004JET参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm*3.5mm*550μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HVC2512T1004JET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

HVC2512T1004JET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE HVC2512T1004JET HVC2512T1004JET数据手册

HVC2512T1004JET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.6451 ¥ 13.6713
1000+ $ 1.5952 ¥ 13.0628
2500+ $ 1.5867 ¥ 12.9937
5000+ $ 1.5783 ¥ 12.9245
7500+ $ 1.5709 ¥ 12.8641
10000+ $ 1.5625 ¥ 12.795
15000+ $ 1.5625 ¥ 12.795
库存: 1203
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 6835.65
