KDV06FR050ET

产品分类: 贴片电阻
厂牌: OHMITE
产品描述: 50mΩ ±1% 200mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*450μm
供应商型号: SXE-KDV06FR050ET
供应商: 海外现货
标准整包数: 10

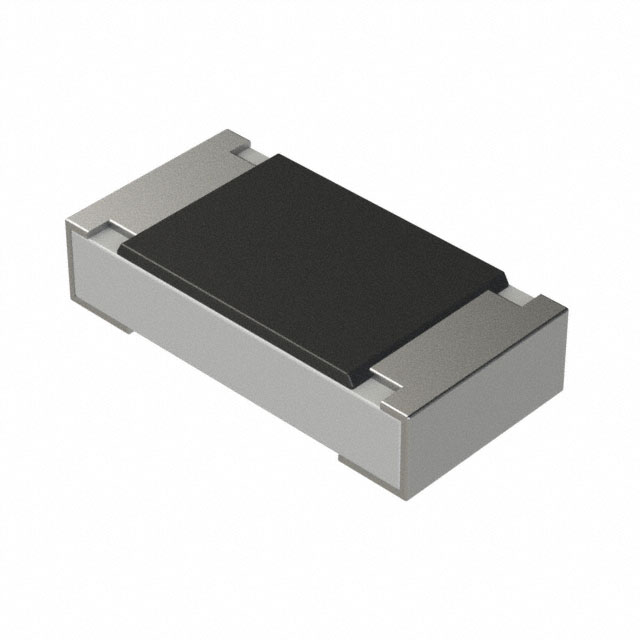

OHMITE 贴片电阻 KDV06FR050ET

KDV06FR050ET概述

    KDV 系列金属薄膜低阻值贴片电阻技术手册

    产品简介


    KDV 系列是一款金属薄膜低阻值贴片电阻,适用于消费电子、计算机、电信、测量仪器、工业电源和电池管理系统等多个领域。这些电阻具有低阻值、高精度和高可靠性等特点,能够满足各种电子电路设计的需求。

    技术参数


    - 额定功率和电流:基于在70°C环境温度下的连续全负载条件,具体如下:
    - KDV02(0201 尺寸):1/10W 额定功率,最大电流为 1.41A,过载电流为 3.16A
    - KDV04(0402 尺寸):1/8W 额定功率,最大电流为 1.58A,过载电流为 3.54A
    - KDV06(0603 尺寸):1/5W 额定功率,最大电流为 2.00A,过载电流为 4.47A
    - KDV08(0805 尺寸):1/4W 额定功率,最大电流为 2.24A,过载电流为 5.00A
    - KDV12(1206 尺寸):1/2W 额定功率,最大电流为 3.16A,过载电流为 7.07A
    - 电阻范围:
    - ±100ppm/°C:50mΩ 至 100mΩ
    - ±50ppm/°C:100mΩ 至 1000mΩ
    - 工作温度范围:-55°C 至 +155°C
    - 存储时间:在环境温度为 25°C ±5°C 和湿度为 60% ±20% 的条件下,存储时间为一年。
    - 封装尺寸:
    - KDV02:0.60 ±.03 mm × 0.30 ±.03 mm × 0.26 ±.05 mm
    - KDV04:1.00 ±.10 mm × 0.50 ±.05 mm × 0.35 ±.05 mm
    - KDV06:1.60 ±.10 mm × 0.80 ±.10 mm × 0.45 ±.10 mm
    - KDV08:2.00 ±.10 mm × 1.25 ±.10 mm × 0.55 ±.10 mm
    - KDV12:3.10 ±.10 mm × 1.60 ±.10 mm × 0.55 ±.10 mm

    产品特点和优势


    KDV 系列金属薄膜低阻值贴片电阻具备以下优势:
    - 低阻值:提供从 50mΩ 至 1000mΩ 的电阻值,适用于各种精密电路。
    - 高精度电流感应:高精度的电流感应能力,确保电路运行的稳定性。
    - 良好的长期稳定性:优秀的长期稳定性,适合长时间稳定工作。
    - 高功率能力:多种规格的产品能够承受不同大小的功率需求。
    - 环保材料:无卤素、无铅,符合 RoHS 标准。

    应用案例和使用建议


    KDV 系列电阻广泛应用于消费电子、计算机、电信设备和工业电源系统中。例如,在开关电源的设计中,使用 KDV 系列电阻可以实现高精度的电流检测和稳定的输出。对于大功率的应用,如服务器电源,选择合适功率等级的 KDV 系列电阻是关键。此外,为避免电阻过热损坏,建议在设计电路时考虑散热措施,如增加散热片或优化 PCB 布局以提高散热效果。

    兼容性和支持


    - 兼容性:KDV 系列电阻可与多种主流电子设备和电路板兼容。
    - 支持服务:制造商提供详尽的技术文档、样品测试和技术支持服务,确保客户在使用过程中获得充分的帮助。

    常见问题与解决方案


    - 问题1:如何确定合适的电阻值?
    - 解决方案:根据实际电路需求选择合适的电阻值。参考公式计算电阻值和额定电流。
    - 问题2:如何避免焊接过程中的损坏?
    - 解决方案:遵循推荐的焊接温度曲线进行焊接,确保焊接过程不会超过规定的温度极限。
    - 问题3:如何延长使用寿命?
    - 解决方案:定期检查电路的温升情况,避免超负荷运行。在高湿度环境中使用时,加强防潮措施。

    总结和推荐


    KDV 系列金属薄膜低阻值贴片电阻以其高精度、优良的长期稳定性和宽泛的工作温度范围成为广泛应用的理想选择。无论是消费电子还是工业级应用,都能满足客户的需求。综合来看,推荐使用 KDV 系列电阻,其卓越的性能和可靠的质量使其在市场上具有较强的竞争力。

KDV06FR050ET参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 200mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*450μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KDV06FR050ET厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

KDV06FR050ET数据手册

厂牌 PDF简要描述 下载
OHMITE 贴片电阻 OHMITE KDV06FR050ET KDV06FR050ET数据手册

KDV06FR050ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
