OY103KE

产品分类: 通孔电阻
厂牌: OHMITE
产品描述: 10KΩ ±10% 2W -1600ppm/℃~-1000ppm/℃ 通孔安装 19mm(长度)
供应商型号: OY103KE
供应商: Master
标准整包数: 50

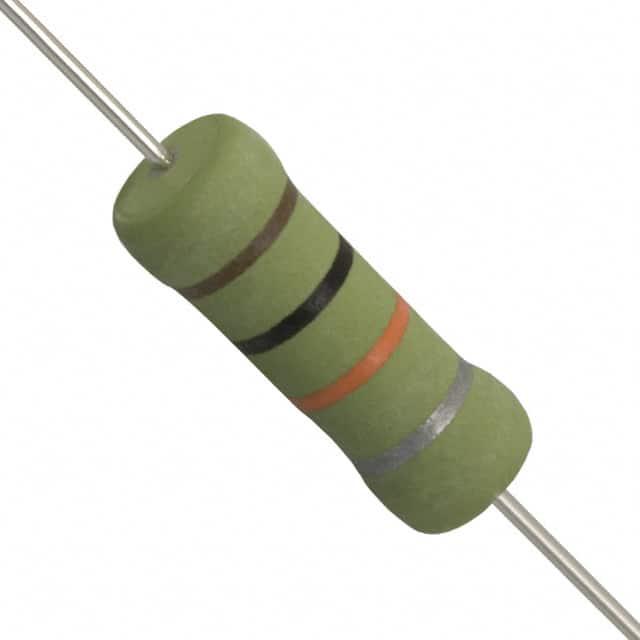

OHMITE 通孔电阻 OY103KE

OY103KE概述

    # OX/OY Series Ceramic Composition Resistors

    产品简介


    OX/OY系列固定陶瓷电阻是一种专为需要高电压、高峰值功率或高能量的应用而设计的电子元器件。它们特别适用于高压电源、RC阻尼电路及启动限制器等场合。相比传统的碳成分电阻,OX/OY系列具有更加优越的性能,且更容易获得。
    主要功能
    - 高峰值功率
    - 高能量密度
    - 耐高电压
    应用领域
    - 高压电源
    - RC阻尼电路
    - 启动限流器
    - 电源保护

    技术参数


    基本参数
    - 产品型号: OX、OY系列
    - 电阻范围: OX: 3.3Ω-100KΩ;OY: 3.3Ω-1MΩ
    - 额定功率: OX: 1W;OY: 2W
    - 最大工作电压: OX: 300V;OY: 400V
    - 最大过载电压: OX: 600V;OY: 800V
    - 脉冲耐受能力: OX: 14kV;OY: 20kV(特定条件下)
    - 温度系数: -1300 ±300ppm/°C
    性能参数
    - 阻值精度: 10%
    - 耐热冲击: MIL-STD-202标准
    - 湿气抵抗力: 在40°C、90-95%相对湿度下测试1000小时
    - 短时过载: 2倍额定电压,持续5秒
    其他参数
    - 涂层: 硅树脂陶瓷涂层
    - 终端: 无铅焊料涂层的轴向终端
    - 包装选项: 卷带与盘式装、散装

    产品特点和优势


    特点
    - 可替代传统1和2瓦特碳成分电阻
    - 高能量密度要求满足度高
    - 具备出色的峰值功率性能
    - 10%的标准容差精度
    - RoHS合规,无铅
    优势
    - 高可靠性: 在高电压和高峰值功率环境下表现出色,适合于工业级应用。
    - 兼容性强: 适用于多种不同的电路板和设计。
    - 易于维护: 封装坚固,适合长时间使用,简化维护过程。

    应用案例和使用建议


    应用案例
    1. 高压电源设计: 在高压电源设计中,可以使用OX/OY系列作为关键组件,提供稳定可靠的功率输出。
    2. RC阻尼电路: 用于消除电路中的噪声和振荡,提高电路的稳定性。
    3. 启动限流器: 用于防止大电流瞬间冲击导致的电路故障。
    使用建议
    - 散热考虑: 由于这些电阻承受较高功率,建议在安装时确保良好的散热条件。
    - 电路匹配: 确保选择合适的电阻值以匹配具体电路需求。
    - 防潮措施: 由于电阻对湿度敏感,在潮湿环境中建议增加适当的防护措施。

    兼容性和支持


    兼容性
    - 该系列产品与多种其他电子元件兼容,广泛应用于各类电路设计中。
    支持和服务
    - Ohmite公司提供详尽的技术文档和支持服务,包括产品手册、设计指南和技术支持热线,以帮助用户解决各种技术问题。

    常见问题与解决方案


    问题与解决方案
    1. 问: 如何处理湿气对电阻的影响?
    - 答: 在湿度较高的环境中使用时,需确保适当的封装和防护措施,如使用防潮膜或加装防水外壳。
    2. 问: 如何避免短路风险?
    - 答: 确保在电路连接过程中正确放置电阻,避免金属物体接触电阻两端,引起短路。
    3. 问: 长时间运行时如何确保电阻稳定性?
    - 答: 确保电阻周围有足够的空间进行自然散热,避免因过热而导致的性能下降。

    总结和推荐



    总结


    OX/OY系列固定陶瓷电阻以其卓越的高电压和高峰值功率性能,广泛应用于各类高要求电路设计中。它们不仅具备优良的耐高温和耐湿性能,而且操作简便、可靠耐用,是工业级应用的理想选择。
    推荐
    鉴于其出色的性能和广泛应用性,强烈推荐在需要高电压和高峰值功率的场合使用OX/OY系列电阻。无论是在设计新型电路还是升级现有系统时,选择该系列都能带来显著的优势和可靠的性能保障。

OY103KE参数

参数
电阻值 10KΩ
精度 ±10%
额定功率 2W
温度系数 -1600ppm/℃~-1000ppm/℃
长*宽*高 19mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OY103KE厂商介绍

OHMITE公司是一家知名的电子元件制造商,专注于生产高品质的电阻器、电位器和其他电子元件。公司的产品主要分为以下几个类别:

1. 电阻器:包括固定电阻器、可变电阻器(电位器)等,广泛应用于电子电路中,用于限制电流、分压、匹配阻抗等。

2. 电位器:用于调节电路中的电压或电流,常见于音量控制、亮度调节等应用。

3. 传感器:包括温度传感器、压力传感器等,用于监测和控制环境参数。

4. 保护元件:如保险丝、过压保护器等,用于电路保护,防止过载和短路。

OHMITE的优势在于:

- 高品质材料:使用高质量的材料制造产品,确保稳定性和可靠性。
- 技术创新:不断研发新技术,提升产品性能。
- 定制服务:提供定制化解决方案,满足特定应用需求。
- 广泛应用:产品适用于消费电子、工业控制、汽车电子等多个领域。

OHMITE以其卓越的产品质量和创新能力,在电子元件领域享有盛誉。

OY103KE数据手册

厂牌 PDF简要描述 下载
OHMITE 通孔电阻 OHMITE OY103KE OY103KE数据手册

OY103KE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.7331 ¥ 14.41
250+ $ 1.5478 ¥ 12.8693
500+ $ 1.3144 ¥ 10.9229
1000+ $ 1.1394 ¥ 9.3306
2500+ $ 1.0972 ¥ 8.985
5000+ $ 1.0972 ¥ 8.985
库存: 2350
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 720.5
